14.21. Снятие, проверка состояния и установка переключателя управления функционированием электропривода верхнего люка

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

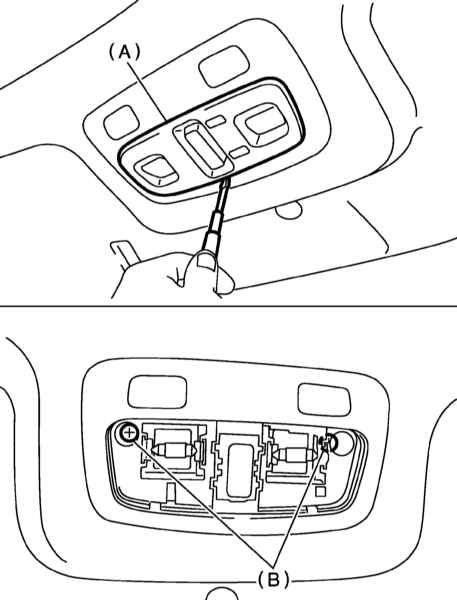

2. Поддев отверткой, снимите панель линз направленных светильников и выверните винты крепления сборки переключателя электропривода верхнего люка.

А Плафон линз направленных светильников
В Винты крепления сборки переключателя

3. Отсоедините электропроводку и снимите переключатель.

ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

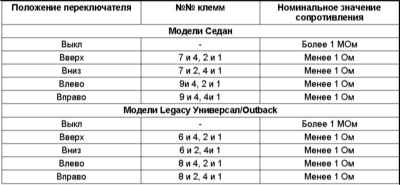

1. Проверьте правильность распределения проводимости между клеммами контактного разъема переключателя в каждом из рабочих положений последнего (см. таблицу 33).

Таблица 33

2. Неисправный переключатель замените.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в порядке, обратном порядку демонтажа компонентов.
