14.32. Снятие и установка сборки радиоприемника

Детали установки передней крышки центральной консоли и консольной секции отделки панели приборов


А — Передняя крышка центральной консоли В — Винт	С — Консольная секция панели приборов

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.
2. Снимите переднюю крышку центральной консоли, выверните два крепежных винта и снимите центральную (консольную) секцию отделки панели приборов.

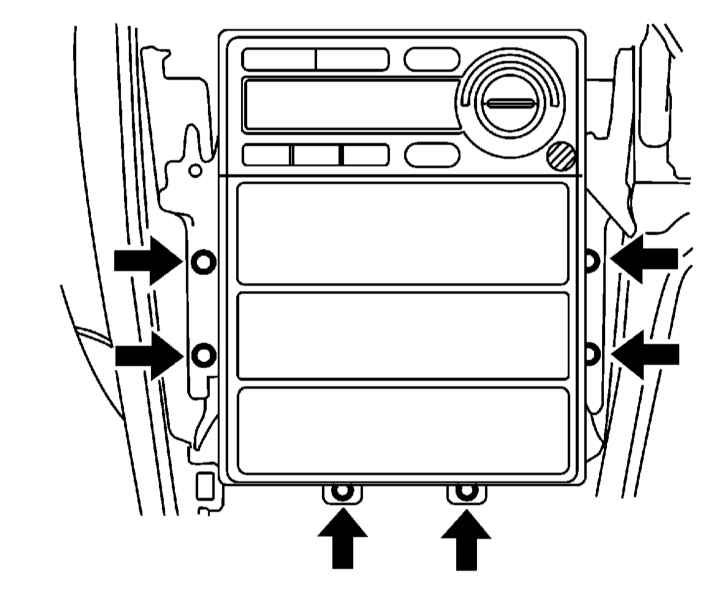

3. Выверните крепежные винты и слегка высвободите сборку радиоприемника из панели приборов.

4. Отсоедините электропроводку и антенный кабель, затем отсоедините блок управления функционированием отопителя и снимите сборку.
5. Установка производится в обратном порядке.
