2. Руководство по эксплуатации

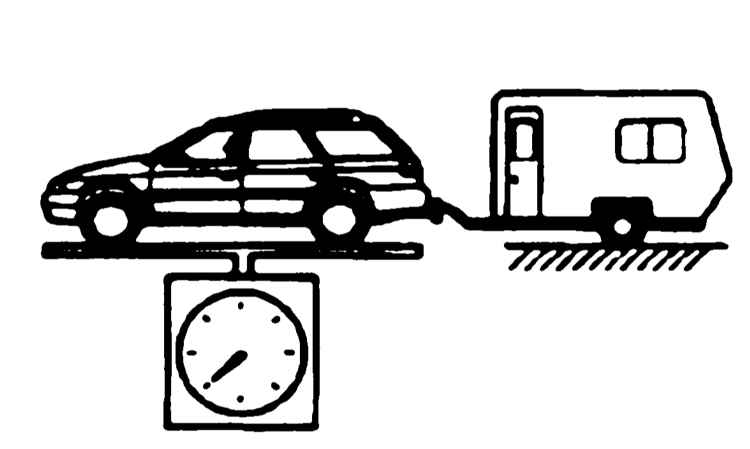

Распределение нагрузок при буксировке прицепа согласно требований нормативов 95/48/ЕС
(92/21/ЕЕС), - только для стран Европы

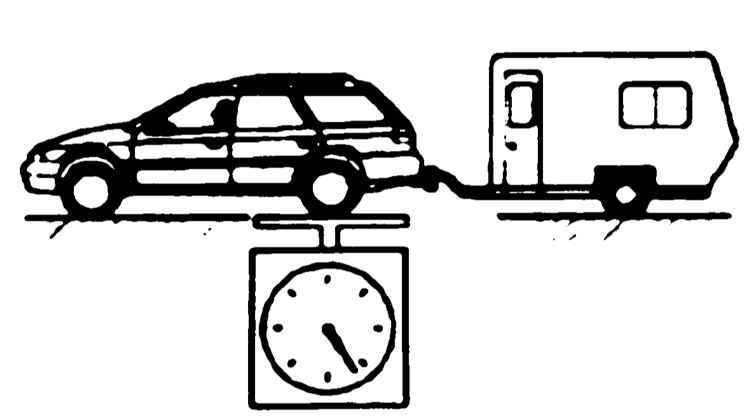

Максимальная допустимая вертикальная нагрузка на головку прицепного устройства, кГс 75

Компания Subaru оставляет за собой право вносить изменения в технические характеристики без предварительного уведомления пользователей.

Размеры
Legacy Седан
Габаритные размеры, мм
Длина	4605
Ширина	1695
Высота	1415
Размеры салона, мм
Длина	1965
Ширина	1440, 1420¹⁾
Высота	1155
Колесная база, мм	2650
Ширина колеи передних колес, мм	1460
Ширина колеи задних колес, мм	1460
Дорожный просвет, мм
Модели с каталитическим преобразователем	155
Модели без каталитического преобразователя	160
¹⁾ Модели с кожаными сиденьями
Legacy Универсал
Габаритные размеры, мм
Длина	4680
Ширина	1695
Высота	1515
Размеры салона, мм
Длина	1925
Ширина	1440, 1420¹⁾
Высота	1190, 1175²⁾
Колесная база, мм	2650
Ширина колеи передних колес, мм
Модели с обычной подвеской	1460
Модели с пневматической подвеской	1465
Ширина колеи задних колес, мм
Модели с обычной подвеской	1455
Модели с пневматической подвеской	1465
Дорожный просвет, мм
Модели стандартной комплектации с каталитическим преобразователем	155
Модели стандартной комплектации без каталитического преобразователя	165
Модели с пневматической подвеской и каталитическим преобразователем	140
Модели с пневматической подвеской и без каталитического преобразователя	145
¹⁾ Модели с кожаными сиденьями
²⁾ Модели с верхним люком
Outback
Габаритные размеры, мм
Длина	4720
Ширина	1745
Высота	1580
Размеры салона, мм
Длина	1925
Ширина	1440, 1420¹⁾
Высота	1190, 1175²⁾
Колесная база, мм	2650
Ширина колеи передних колес, мм	1470
Ширина колеи задних колес, мм
Кроме моделей 3.0 л	1460
Модели 3.0 л	1465
Дорожный просвет, мм
Модели с каталитическим преобразователем	190
Модели без каталитического преобразователя	195
¹⁾ Модели с кожаными сиденьями
²⁾Модели с верхним люком
Веса
Legacy Седан
Чистый вес (CW)*, кг
Модели 2.0 л GL
Код комплектации ЕС по номеру модели
РКПП
Передняя ось	785
Задняя ось	605
Полное значение	1390
АТ
Передняя ось	810
Задняя ось	605
Полное значение	1415
Код комплектации К4 по номеру модели
РКПП
Передняя ось	775
Задняя ось	610
Полное значение	1385
АТ
Передняя ось	800
Задняя ось	610
Полное значение	1410
Коды комплектации КО, KS по номеру модели
РКПП
Передняя ось	790
Задняя ось	610
Полное значение	1400
АТ
Передняя ось	815
Задняя ось	610
Полное значение	1425
Модели 2.5 л GX
Код комплектации ЕС по номеру модели
РКПП
Передняя ось	805
Задняя ось	605
Полное значение	1410
АТ
Передняя ось	830
Задняя ось	610
Полное значение	1440
Код комплектации К4 по номеру модели
РКПП
Передняя ось	795
Задняя ось	610
Полное значение	1405
АТ
Передняя ось	820
Задняя ось	615
Полное значение	1435
Коды комплектации КО, KS по номеру модели
РКПП
Передняя ось	785
Задняя ось	610
Полное значение	1395
АТ
Передняя ось	810
Задняя ось	615
Полное значение	1425
Максимальные допустимые нагрузки на оси (MPAW), кг
Модели 2.0 л GL
Передняя ось	970
Задняя ось	975
Модели 2.5 л GL
Передняя ось	985
Задняя ось	1000
Максимальный допустимый полный вес (MPW), кг
Модели 2.0 л GL	1870
Модели 2.5 л GL	1910
Legacy Универсал
Чистый вес (CW)*, кг
Модели 2.0 л GL
Код комплектации ЕС по номеру модели
РКПП
Передняя ось	780
Задняя ось	650
Полное значение	1430
АТ
Передняя ось	800
Задняя ось	650
Полное значение	1450
Код комплектации К4 по номеру модели
РКПП
Передняя ось	775
Задняя ось	655
Полное значение	1430
АТ
Передняя ось	790
Задняя ось	655
Полное значение	1445
Коды комплектации КО, KS по номеру модели
РКПП
Передняя ось	790
Задняя ось	655
Полное значение	1445
АТ
Передняя ось	805
Задняя ось	655
Полное значение	1460
Модели 2.5 л GX
Код комплектации ЕС по номеру модели
РКПП
Передняя ось	790
Задняя ось	655
Полное значение	1445
АТ
Передняя ось	820
Задняя ось	655
Полное значение	1475
Код комплектации К4 по номеру модели
РКПП
Передняя ось	775
Задняя ось	655
Полное значение	1430
АТ
Передняя ось	790
Задняя ось	655
Полное значение	1445
Коды комплектации КО, KS по номеру модели
РКПП
Передняя ось	790
Задняя ось	655
Полное значение	1445
АТ
Передняя ось	805
Задняя ось	655
Полное значение	1460
Максимальные допустимые нагрузки на оси (MPAW), кг
Модели 2.0 л	GL
Передняя ось	960
Задняя ось	1030
Модели 2.5 л	GL
Передняя ось	995
Задняя ось
Код комплектации ЕС по номеру модели	1050
Коды комплектации К4, KO и KS	1030
Максимальный допустимый полный вес (MPW), кг
Модели 2.0 л GL	1920
Модели 2.5 л GL	1910
Код комплектации ЕС по номеру модели	1980
Коды комплектации К4, KO и KS	1920
Legacy Outback
Чистый вес (CW)*, кг
Модели 2.5 л
Код комплектации К4 по номеру модели
РКПП
Передняя ось	810
Задняя ось	670
Полное значение	1480
АТ
Передняя ось	825
Задняя ось	670
Полное значение	1495
Код комплектации KS по номеру модели
РКПП
Передняя ось	815
Задняя ось	670
Полное значение	1485
АТ
Передняя ось	830
Задняя ось	670
Полное значение	1500
Коды комплектации КО по номеру модели
АТ
Передняя ось	785
Задняя ось	650
Полное значение	1435
Код комплектации ЕС по номеру модели
РКПП
Передняя ось	815
Задняя ось	675
Полное значение	1490
АТ
Передняя ось	830
Задняя ось	675
Полное значение	1505
Модели 3.0 л (код комплектации ЕС по номеру модели, АТ)
Передняя ось	915
Задняя ось	695
Полное значение	1610
Максимальные допустимые нагрузки на оси (MPAW), кг
Модели 2.5
Коды комплектации К4 и KS
Передняя ось	995
Задняя ось	1050
Код комплектации	КО
Передняя ось	960
Задняя ось	1030
Код комплектации ЕС
Передняя ось	1010
Задняя ось	1060
Модели 3.0 л (код комплектации ЕС по номеру модели, АТ)
Передняя ось	1040
Задняя ось	1060
Максимальный допустимый полный вес (MPW), кг
Модели 2.5
Коды комплектации К4 и KS	2000
Код комплектации КО	1920
Код комплектации ЕС	2015
Модели 3.0 л (код комплектации ЕС по номеру модели, АТ)	2085
* При установке на автомобиль узлов дополнительной комплектации чистый вес транспортного средства увеличивается на массу соответствующего оборудования:
VDC (стандартная комплектация моделей Outback)
Передняя ось	+ 6.5 кг
Задняя ось	+ 0.1 кг
Полное значение	+ 6.6 кг
Темпостат (стандартная комплектация моделей Legacy Седан GX-К4, Legacy Универсал GX-ЕС с АТ и Outback К4/KS/КО и ЕС-3.0 л)
Передняя ось	+ 2.1 кг
Задняя ось	+ 0.3 кг
Полное значение	+ 2.4 кг
К/В (стандартная комплектация моделей Legacy Седан GL-KO/KS и GX-ЕС/К4, Универсал GL-KO/KS и GX-ЕС с АТ и GX-KO/KS и Outback)
Передняя ось	+ 13.9 кг
Задняя ось	- 0.1 кг
Полное значение	+ 13.8 кг
Верхний люк (стандартная комплектация моделей Outback КО и ЕС-3.0 л)
Передняя ось	+ 10.9 кг
Задняя ось	+ 16.4 кг
Полное значение	+ 27.3 кг
Кожаная обивка (стандартная комплектация моделей Outback КО и ЕС-3.0 л)
Передняя ось	+ 1.8 кг
Задняя ось	+ 3.1 кг
Полное значение	+ 4.9 кг
Боковые подушки безопасности (стандартная комплектация моделей Legacy Седан GL-ЕС и GX-ЕС, Универсал GL-EC с АТ и GX-ЕС и Outback ЕС)
Передняя ось	+ 2.9 кг
Задняя ось	+ 3.0 кг
Полное значение	+ 5.9 кг
Зимний пакет (стандартная комплектация моделей Legacy Универсал GX-ЕС с АТ и Outback ЕС-3.0 л)
Передняя ось	+ 0.2 кг
Задняя ось	+ 0.2 кг
Полное значение	+ 0.4 кг
Аудиосистема (стандартная комплектация моделей Legacy GL-КО/KS и GX- КО/KS и Outback KS/КО и ЕС-3.0 л)
Передняя ось	+ 1.8 кг
Задняя ось	+ 0.7 кг
Полное значение	+ 2.5 кг
Задний спойлер
Передняя ось	- 0.7 кг
Задняя ось	+ 3.2 кг
Полное значение	+ 2.5 кг
Спортивный пакет
Передняя ось	- 1.4 кг
Задняя ось	- 3.8 кг
Полное значение	- 5.2 кг
Автоматический регулятор клиренса задней подвески
Передняя ось	+ 0.2 кг
Задняя ось	+ 4.2 кг
Полное значение	+ 4.4 кг
Тип применяемого топлива
Модели с каталитическим преобразователем	Неэтилированный бензин с октановым числом не ниже 95 (АИ)
Модели без каталитического преобразователя	Неэтилированный бензин с октановым числом не ниже 90 (АИ)
Динамические характеристики
Модели с РКПП
Моменты переключения передач (в положении HI двухступенчатого редуктора), км/ч
Переключение 1/2	24
Переключение 2/3	40
Переключение 3/4	65
Переключение 4/5	73
Максимальные допустимые значения скоростей движения для каждой из передач, км/ч
1-ая передача
Legacy Седан
Модели 2.0 л	47
Модели 2.5 л	50
Legacy Универсал с двухступенчатым редуктором
В положении LO двухступенчатого редуктора
Модели 2.0 л	35
Модели 2.5 л	42
Модели 3.0 л	43
В положении HI двухступенчатого редуктора
Модели 2.0 л	47
Модели 2.5 л	50
Модели 3.0 л	51
Outback
В положении LO двухступенчатого редуктора
Модели 2.5 л	42
Модели 3.0 л	43
В положении HI двухступенчатого редуктора
Модели 2.5 л	50
Модели 3.0 л	51
2-ая передача
Legacy Седан
Модели 2.0 л	79
Модели 2.5 л	83
Legacy Универсал с двухступенчатым редуктором
В положении LO двухступенчатого редуктора
Модели 2.0 л	55
Модели 2.5 л	70
Модели 3.0 л	71
В положении HI двухступенчатого редуктора
Модели 2.0 л	79
Модели 2.5 л	83
Модели 3.0 л	85
Outback
В положении LO двухступенчатого редуктора
Модели 2.5 л	70
Модели 3.0 л	71
В положении HI двухступенчатого редуктора
Модели 2.5 л	83
Модели 3.0 л	85
3-ая передача
Legacy Седан
Модели 2.0 л	113
Модели 2.5 л	119
Legacy Универсал с двухступенчатым редуктором
В положении LO двухступенчатого редуктора
Модели 2.0 л	79
Модели 2.5 л	99
Модели 3.0 л	101
В положении HI двухступенчатого редуктора
Модели 2.0 л	115
Модели 2.5 л	119
Модели 3.0 л	121
Outback 3.0 л
В положении LO двухступенчатого редуктора
Модели 2.5 л	99
Модели 3.0 л	101
В положении HI двухступенчатого редуктора
Модели 2.5 л	119
Модели 3.0 л	121
4-ая передача
Legacy Седан
Модели 2.0 л	150
Модели 2.5 л	158
Legacy Универсал с двухступенчатым редуктором
В положении LO двухступенчатого редуктора
Модели 2.0 л	105
Модели 2.5 л	132
Модели 3.0 л	135
В положении HI двухступенчатого редуктора
Модели 2.0 л	152
Модели 2.5 л	158
Модели 3.0 л	162
Outback 3.0 л
В положении LO двухступенчатого редуктора
Модели 2.5 л	132
Модели 3.0 л	135
В положении HI двухступенчатого редуктора
Модели 2.5 л	158
Модели 3.0 л	162
5-ая передача
Legacy Седан
Модели 2.0 л	MAX
Модели 2.5 л	MAX
Legacy Универсал с двухступенчатым редуктором
В положении LO двухступенчатого редуктора
Модели 2.0 л	139
Модели 2.5 л	174
Модели 3.0 л	196
В положении HI двухступенчатого редуктора
Модели 2.0 л	MAX
Модели 2.5 л	MAX
Модели 3.0 л	MAX
Outback	3.0 л
В положении LO двухступенчатого редуктора	196
В положении HI двухступенчатого редуктора	MAX
В положении LO двухступенчатого редуктора
Модели 2.5 л	174
Модели 3.0 л	196
В положении HI двухступенчатого редуктора
Модели 2.5 л	MAX
Модели 3.0 л	MAX
Модели с АТ
Максимальные допустимые значения скоростей движения для каждой из передач, км/ч
Положение «1»
Legacy	56
Outback	55
Положение «2»
Legacy	100
Outback	100
Положение «3»
Legacy	155
Outback	154
Положение «D»
Legacy	MAX
Outback	MAX
Расход топлива и эмиссия СО2 согласно требований нормативов 80/1268/ЕЕС-99/100/ЕС, - только для стран Европы
Расход топлива, л/100 км	Городской цикл/Трасса/Смешанный цикл
Legacy Седан
Модели 2.0 л
РКПП	12.6/7.3/9.2
АТ	13.2/7.4/9.5
Модели 2.5 л
РКПП	13.2/7.1/9.4
АТ	13.8/7.4/9.8
Legacy Универсал
Модели 2.0 л
РКПП	13.1/7.5/9.6
АТ	13.2/7.6/9.7
Модели 2.5 л
РКПП	13.4/7.8/9.9
АТ	13.4/7.8/9.9
Outback
Модели 2.5 л
РКПП	13.0/7.5/9.5
АТ	13.3/7.9/9.9
Модели 3.0 л
АТ	15.3/7.8/10.5
Эмиссия СО₂, г/км
Legacy Седан
Модели 2.0 л
РКПП	296/174/218
АТ	312/175/224
Модели 2.5 л
РКПП	311/170/222
АТ	326/177/232
Legacy Универсал
Модели 2.0 л
РКПП	309/180/227
АТ	312/181/229
Модели 2.5 л
РКПП	316/1181/230
АТ	316/187/234
Outback
Модели 2.5 л
РКПП	306/179/226
АТ	314/189/235
Модели 3.0 л
АТ	361/185/248
Распределение нагрузок при буксировке прицепа согласно требований нормативов 95/48/ЕС (92/21/ЕЕС), - только для стран Европы
Максимальная допустимая вертикальная нагрузка на головку прицепного устройства, кГс 75

Максимальная допустимая полная масса автомобиля (MPW) при буксировке прицепа/Максимальный допустимый вес, приходящийся на заднюю ось автомобиля, кг
Legacy Седан
Модели 2.0 л
РКПП
Комплектация LX	1855/1010
Комплектация GL	1908/1010
АТ	1 905/1040
Модели 2.5 л
РКПП	1905/1040
АТ	1 920/1040
Legacy Универсал
Модели 2.0 л
РКПП
Комплектация LX	1940/1095
Комплектация GL	1975/1110
АТ	1 975/1110
Модели 2.5 л
Модели с обычной подвеской
РКПП	1975/1110
АТ	1975/1110
Модели с электропневматической подвеской
АТ	2000/1110
Outback
Модели 2.5 л
РКПП	2005/1120
АТ	2030/1130
Модели 3.0 л
АТ	2090/1130
Колеса и шины
Legacy Седан и Универсал
Класс шин	Радиальные со стальным кордом, бескамерные
Типоразмерные характеристики шин
14-дюймовые диски	185/70R1488H
15-дюймовые диски	195/60R1588V
16-дюймовые диски	205/50R1687V
Давление накачки шин, кПа (кГс/см²)
Передние колеса
14-дюймовые и 15-дюймовые диски	220 (2.2)
16-дюймовые диски	230 (2.3)
Задние колеса
При малой загрузке
14-дюймовые и 15-дюймовые диски	210 (2.1)
16-дюймовые диски	220 (2.2)
При полной загрузке (любые диски)	250(2.5)
При буксировке прицепа	270 (2.7)
Размер дисков
14-дюймовые диски	14 ÷ 5ЅJJ
15-дюймовые диски	15 ÷ 6JJ
16-дюймовые диски	16 ÷ 6ЅJJ
Outback
Класс шин	Радиальные, со стальным кордом, бескамерные
Типоразмерные характеристики	215/60R1695V
Давление накачки шин, кПа (кГс/см²)
Передние колеса	200 (2.0)
Задние колеса
При малой загрузке	190 (1.9)
При полной загрузке	250 (2.5)
При буксировке прицепа	250 (2.5)
Размер дисков	16 ÷ 6ЅJJ

« предыдущая страница
1.8. Диагностика неисправностей узлов и систем автомобиля

^
к оглавлению

следующая страница »
2.1. Доступ, защита
