14.25. Снятие и установка осветительных приборов, замена ламп

1. Отсоедините отрицательный провод от батареи.
2. При обслуживании правой блок-фары снимите воздухозаборник (см. Раздел Обслуживание компонентов впускного воздушного тракта Главы Системы охлаждения, отопления на диске 1).

3. Рассоедините контактный разъем электропроводки. А — Регулировочный болт В — Регулировочный болт

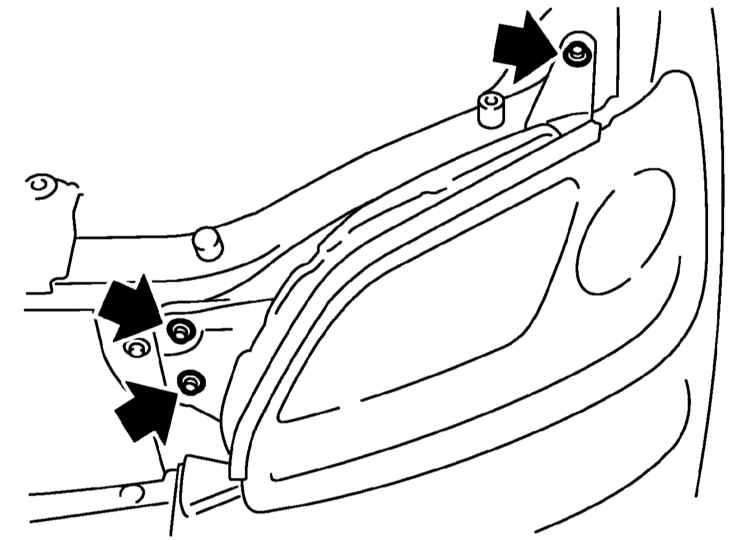

4. Выверните три крепежных болта и снимите блок-фару.

5. Установка производится в обратном порядке.

Регулировка фар должна производиться при полностью заправленном топливном баке и с человеком на водительском месте.

Перед выполнением корректировки фары следует погасить. При проверке правильности выполненных регулировок фары не должны включаться более чем на 2 минуты!

1. Удостоверьтесь, что несущие кузовные элементы передка автомобиля в районе установки блок-фар не деформированы и не повреждены в результате столкновения.

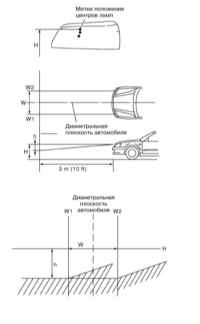

2. Запаркуйте автомобиль на ровной горизонтальной площадке на удалении порядка 3 метров от вертикальной стены, перпендикулярно последней.
3. Проверьте правильность накачки шин, в случае необходимости произведите соответствующие корректировки.
4. Покачайте углы автомобиля для усадки элементов подвески.

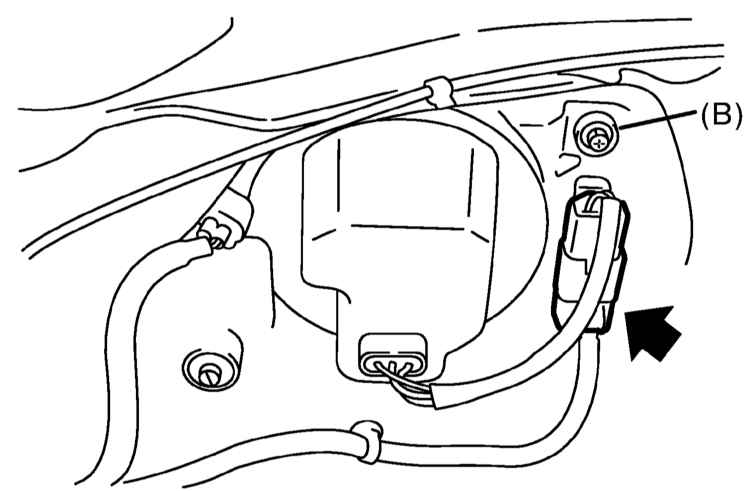

5. Переведите переключатель корректора фар в положение «0» и, вращением винтов вертикальной (А) и горизонтальной (В) корректировки произведите регулировку положения блок-фар в соответствии с требованиями, оговоренными на иллюстрации и в таблице 40.

При горении галогенные лампы разогреваются до высокой температуры, в связи с чем попадание на стекло колбы грязи и жировых пятен приводит к сокращению срока службы лампы, - старайтесь не прикасаться к лампе голыми руками!

1. Отсоедините отрицательный провод от батареи.
2. При обслуживании правой блок-фары снимите воздухозаборник (см. Раздел Обслуживание компонентов впускного воздушного тракта Главы Системы охлаждения, отопления на диске 1).

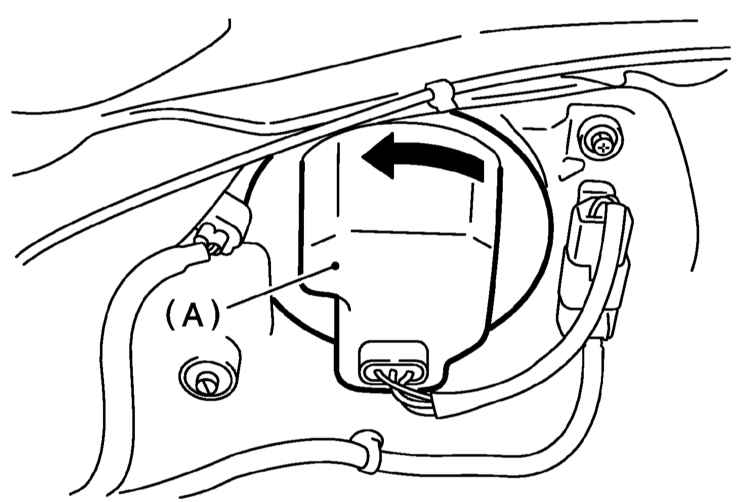

3. Снимите заднюю крышку

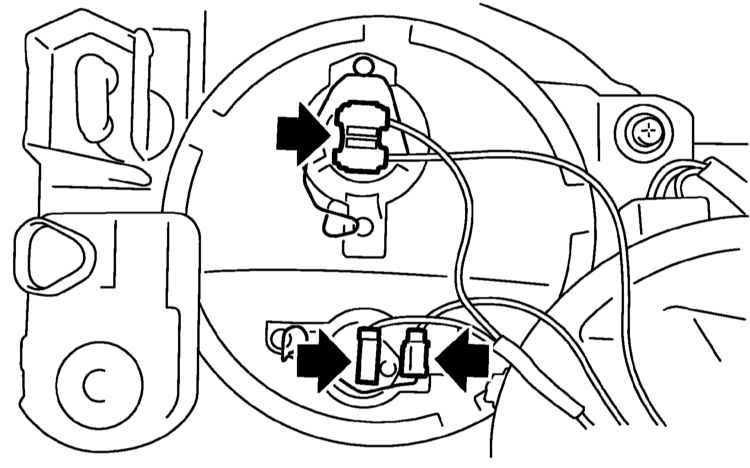

4. Рассоедините контактный разъем электропроводки соответствующей лампы

5. Отожмите пружинный держатель и извлеките лампу из патрона.
6. Установка производится в обратном порядке, - проследите, чтобы сменная лампа соответствовала по своим типоразмеру и рабочим параметрам требованиям Спецификаций.

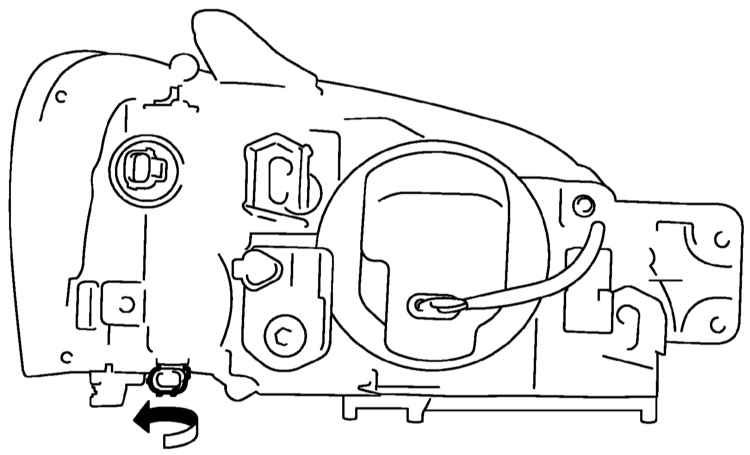

1. Снимите сборку блок-фары (см. выше).

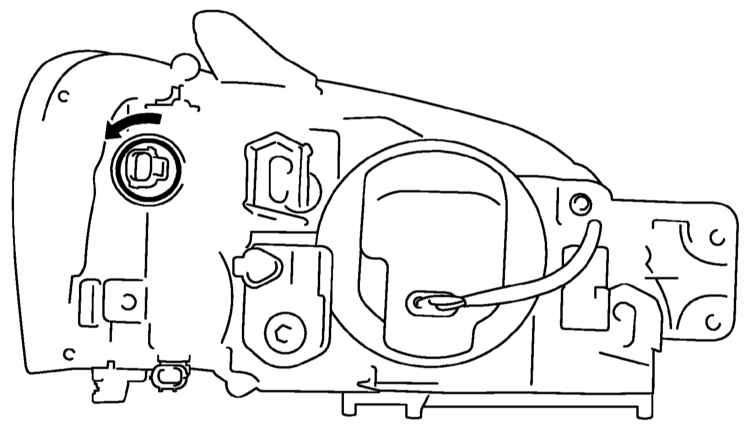

2. Поверните патрон и извлеките лампу.

3. Установка производится в обратном порядке, - проследите, чтобы сменная лампа соответствовала по своим типоразмеру и рабочим параметрам требованиям Спецификаций.

1. Снимите сборку блок-фары (см. выше).

2. Поверните патрон и извлеките лампу.

3. Установка производится в обратном порядке, - проследите, чтобы сменная лампа соответствовала по своим типоразмеру и рабочим параметрам требованиям Спецификаций.

Отсоедините отрицательный провод от батареи.

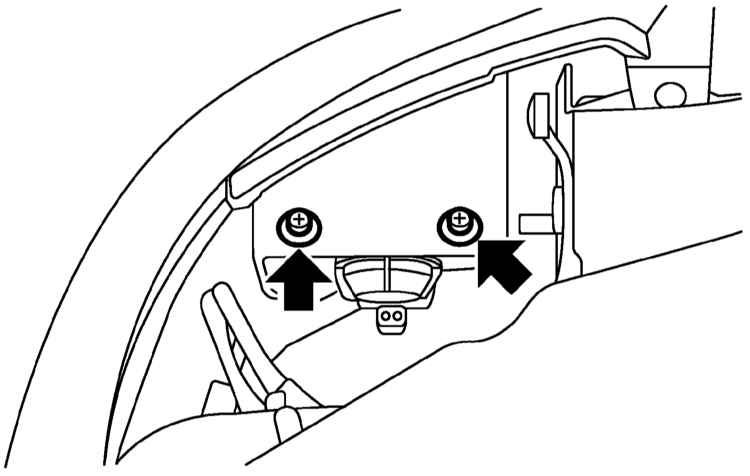

1. Отпустите два фиксатора и опустите панель дефлектора.

2. Отсоедините электропроводку, выверните крепежные болты и снимите сборку противотуманной фары.

3. Установка производится в обратном порядке.

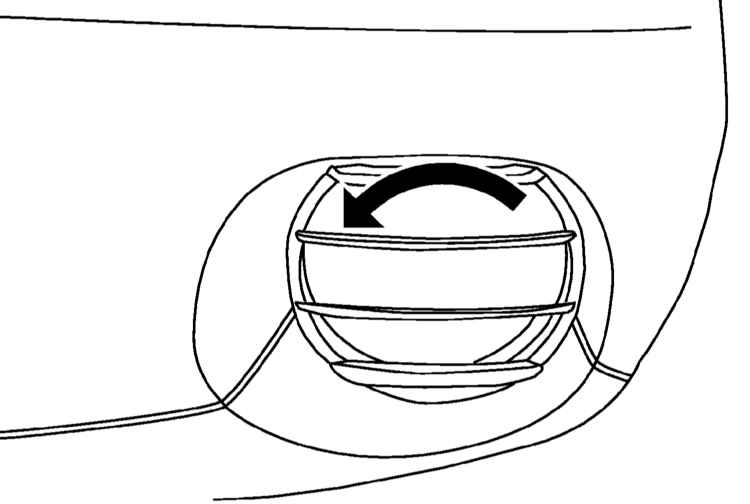

1. Поверните против часовой стрелки и снимите защитную решетку линзы противотуманной фары.

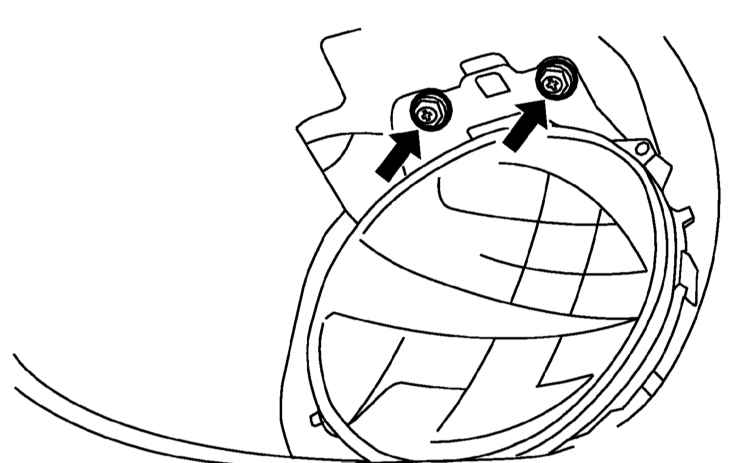

2. Выверните крепежные болты.

3. Отпустите два фиксатора и опустите панель дефлектора.

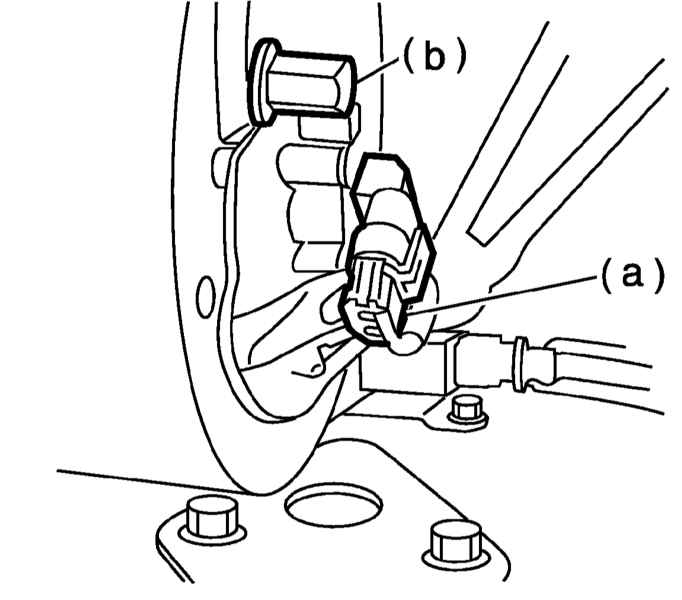

4. Рассоедините контактный разъем электропроводки, отдайте крепежную гайкуи снимите сборку противотуманной фары. а — Контактный разъем электропроводки b — Крепежная гайка

5. Установка производится в обратном порядке.

1. Отсоедините отрицательный провод от батареи.
2. Отпустите два фиксатора и опустите панель дефлектора.

3. Снимите заднюю крышку сборки противотуманной фары.

4. Снимите пружинный держатель и извлеките лампу
5. Установка производится в обратном порядке, - проследите, чтобы сменная лампа соответствовала по своим типоразмеру и рабочим параметрам требованиям Спецификаций.

1. Снимите сборку противотуманной фары (см. выше).

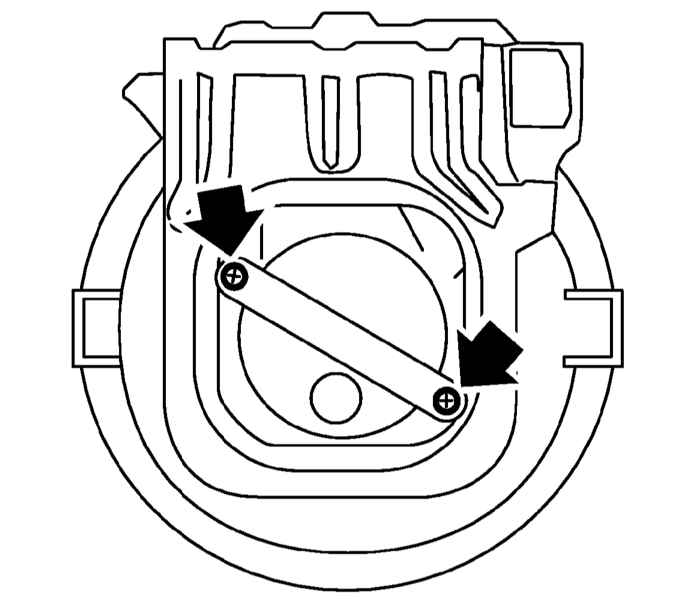

2. Выверните крепежные винты и снимите заднюю крышку.

3. Отсоедините электропроводку, снимите пружинный держатель и извлеките лампу.
4. Установка производится в обратном порядке, - проследите, чтобы сменная лампа соответствовала по своим типоразмеру и рабочим параметрам требованиям Спецификаций.

1. Отпустите фиксаторы и снимите заднюю панель отделки нижнего проема багажного отделения.
2. Снимите угловой крюк и откройте заднюю боковую секцию панели отделки багажного отделения.

3. Отдайте три крепежных гайки и, рассоединив контактный разъем электропроводки, снимите сборку заднего комбинированного фонаря.

4. Установка производится в обратном порядке.

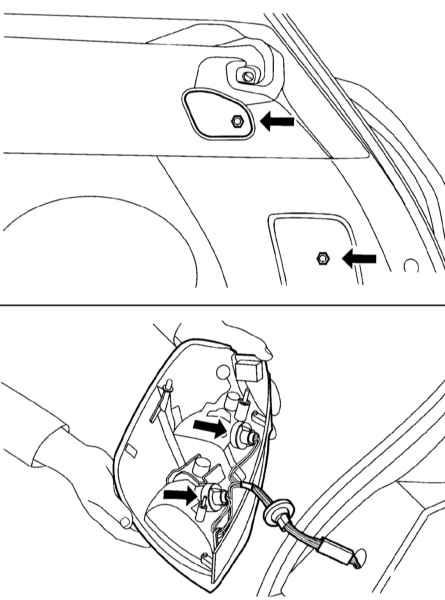

1. Снимите две крышки задних боковых панелей внутренней отделки (см. Раздел Снятие и установка элементов внутренней отделки).

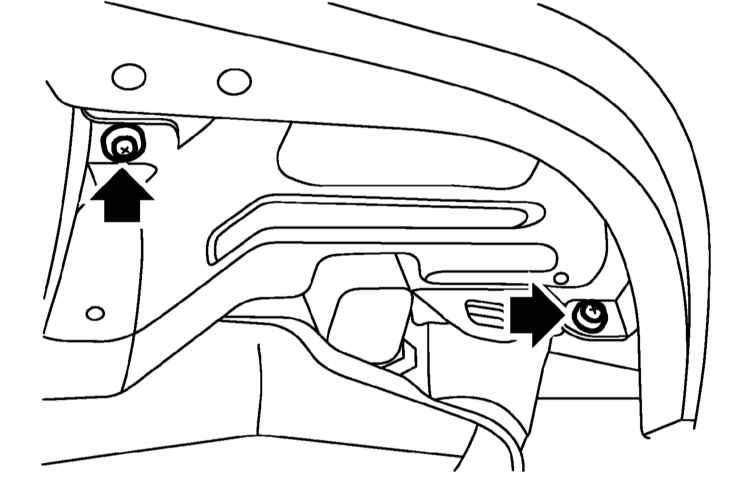

2. Отдайте две крепежных гайки и, рассоединив контактный разъем электропроводки, снимите сборку заднего комбинированного фонаря.  Во избежание падения гаек в процессе отпускания обмотайте наконечник сервисного инструмента парой слоев бутиловой ленты.

3. Установка производится в обратном порядке.

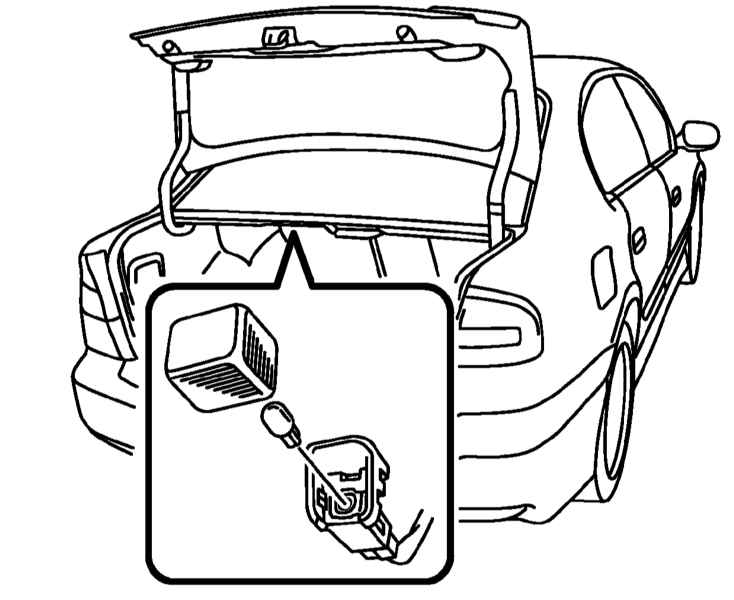

1. Откройте крышку багажного отделения.

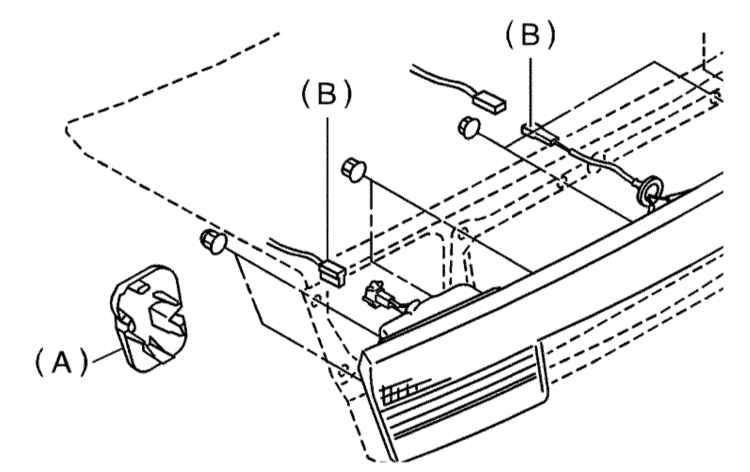

2. Снимите защитную крышку, отсоедините контактный разъем и снимите фонарь. А — Защитная крышка В — Контактный разъем электропроводки

3. Установка производится в обратном порядке.

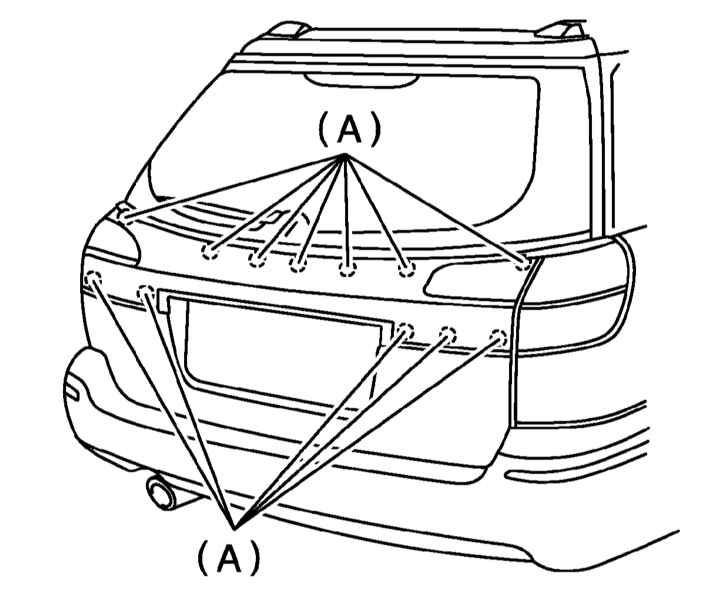

1. Снимите нижнюю панель обивки двери задка.

2. Отсоедините электропроводку, отдайте крепежные гайки и снимите фонарную сборку. А — Крепежные гайки

3. Установка производится в обратном порядке.

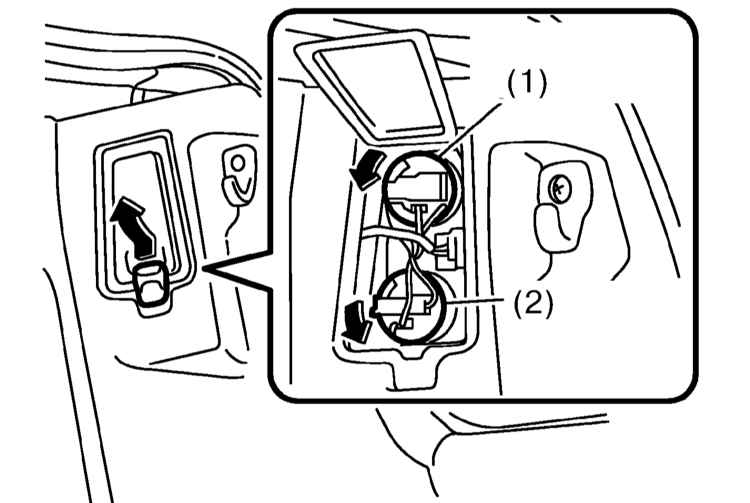

1. Откройте крышку багажного отделения и снимите заднюю крышку фонарной сборки.
2. Выверните крепежные винты и снимите заднюю крышку фонарной сборки.

3. Поверните патрон и извлеките нуждающуюся в замене лампу. 1 — Лампа стоп-сигнала/заднего габаритного огня 2 — Лампа заднего указателя поворота

4. Установка производится в обратном порядке, - проследите, чтобы сменная лампа соответствовала по своим типоразмеру и рабочим параметрам требованиям Спецификаций.

1. Снимите сборку заднего комбинированного фонаря (см. выше).

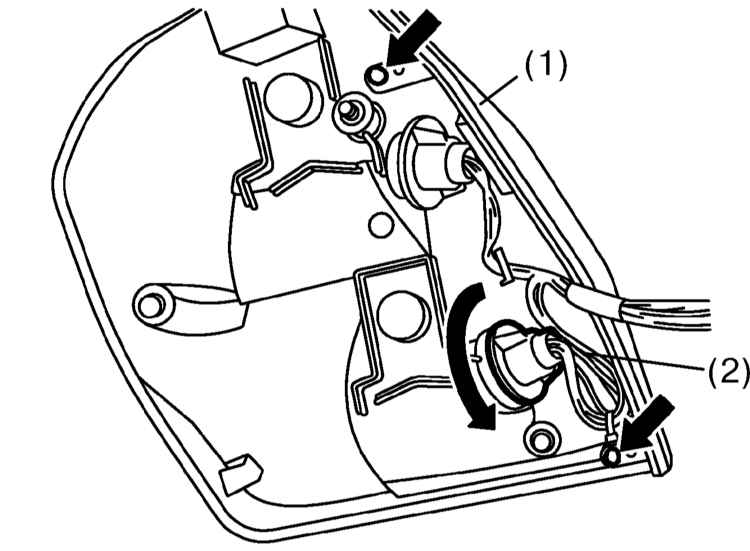

2. Поверните патрон и извлеките нуждающуюся в замене лампу. 1 — Лампа заднего указателя поворота 2 — Лампа стоп-сигнала/заднего габаритного огня

3. Установка производится в обратном порядке, - проследите, чтобы сменная лампа соответствовала по своим типоразмеру и рабочим параметрам требованиям Спецификаций.

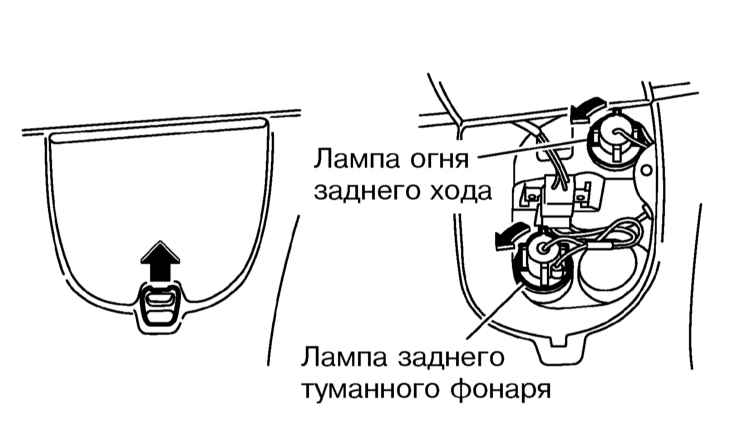

1. Откройте крышку багажного отделения и снимите заднюю крышку фонарной сборки.

2. Поверните патрон и извлеките нуждающуюся в замене лампу.

3. Установка производится в обратном порядке, - проследите, чтобы сменная лампа соответствовала по своим типоразмеру и рабочим параметрам требованиям Спецификаций.

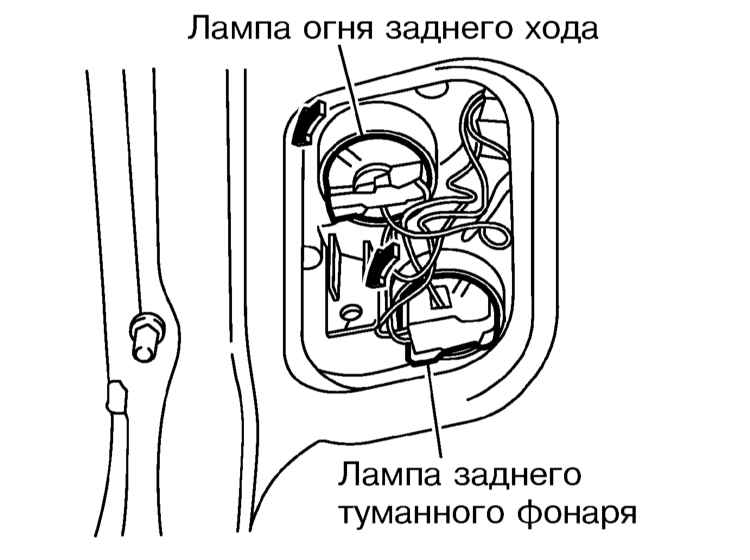

1. Откройте дверь задка и снимите заднюю крышку фонарной сборки.

2. Поверните патрон и извлеките нуждающуюся в замене лампу.

3. Установка производится в обратном порядке, - проследите, чтобы сменная лампа соответствовала по своим типоразмеру и рабочим параметрам требованиям Спецификаций.

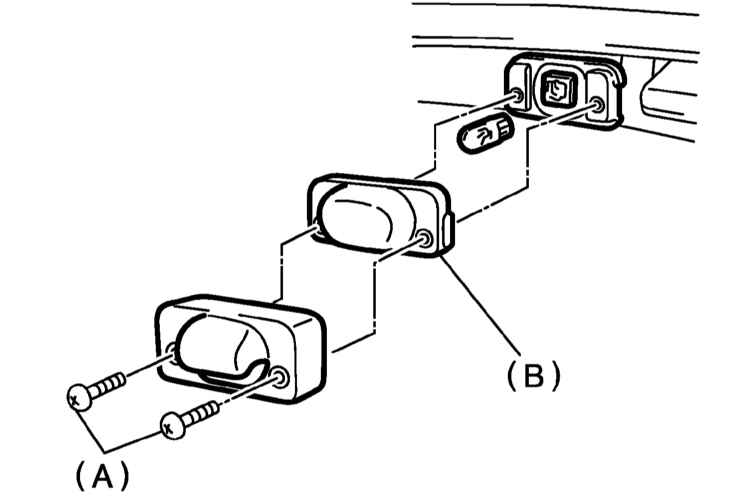

1. Выверните крепежный винт и снимите линзу фонарной сборки. А — Крепежные винты В — Линза

2. Извлеките лампу.
3. Установка производится в обратном порядке, - проследите, чтобы сменная лампа соответствовала по своим типоразмеру и рабочим параметрам требованиям Спецификаций.

Отсоедините отрицательный провод от батареи.

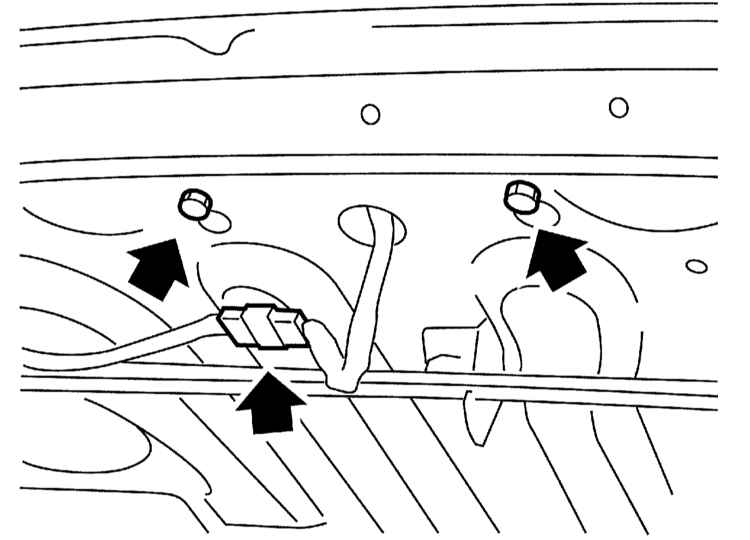

1. Рассоедините контактный разъем электропроводки стоп-сигнала верхнего уровня.

2. Выверните крепежные болты и снимите сборку стоп-сигнала.
3. Извлеките вышедшую из строя лампу.
4. Установка производится в обратном порядке, - проследите, чтобы сменная лампа соответствовала по своим типоразмеру и рабочим параметрам требованиям Спецификаций.

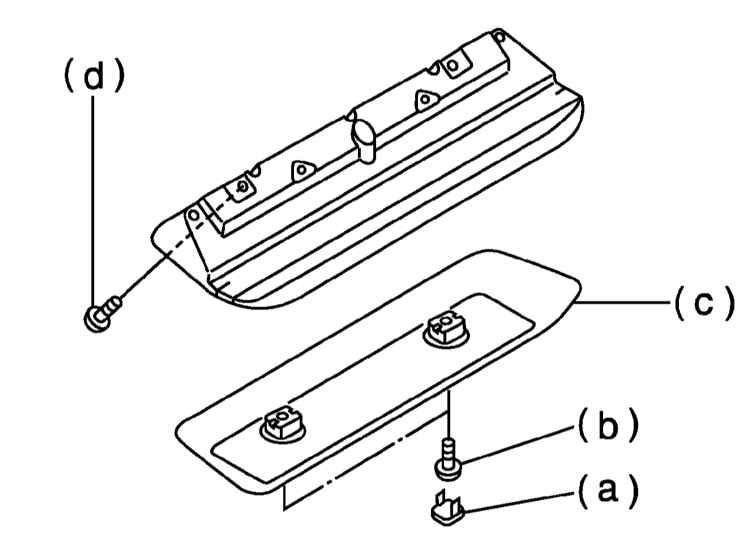

1. Поддев отверткой, снимите декоративные колпачки, выверните крепежные винты и снимите защитную крышку сборки стоп-сигнала.
2. Выверните крепежные винты и снимите сборку стоп-сигнала верхнего уровня.
3. Извлеките вышедшую из строя лампу.
4. Установка производится в обратном порядке, - проследите, чтобы сменная лампа соответствовала по своим типоразмеру и рабочим параметрам требованиям Спецификаций.

1. Отсоедините отрицательный провод от батареи.

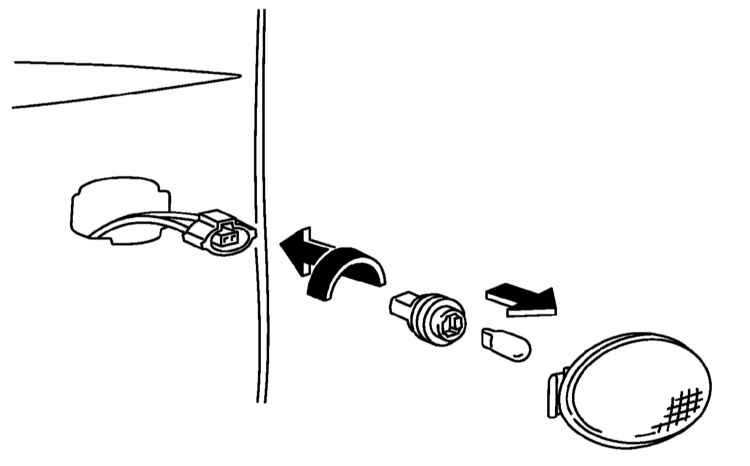

2. Отжав вперед и потянув наружу, снимите линзу бокового повторителя с кузовной панели.

3. Отсоедините электропроводку и извлеките лампу.

4. Установка производится в обратном порядке, - проследите, чтобы сменная лампа соответствовала по своим типоразмеру и рабочим параметрам требованиям Спецификаций.

1. Отсоедините отрицательный провод от батареи.

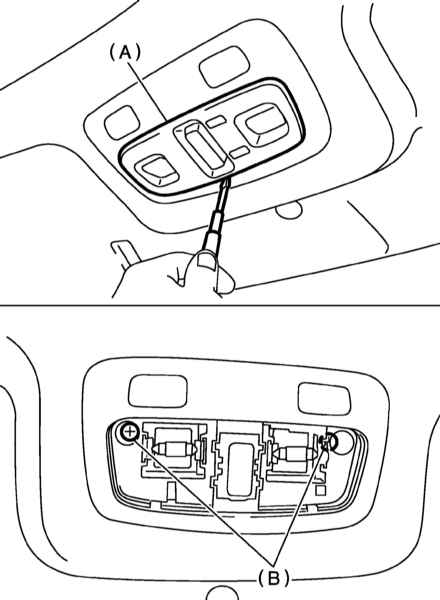

2. Поддев отверткой, снимите панель линз, затем выверните крепежные винты, отсоедините электропроводку и снимите сборки направленных светильников. А — Панель линз направленных светильников В — Винты крепления сборок направленных светильников

3. Извлеките нуждающиеся в замене лампы.
4. Установка производится в обратном порядке, - проследите, чтобы сменная лампа соответствовала по своим типоразмеру и рабочим параметрам требованиям Спецификаций.

1. Отсоедините отрицательный провод от батареи.

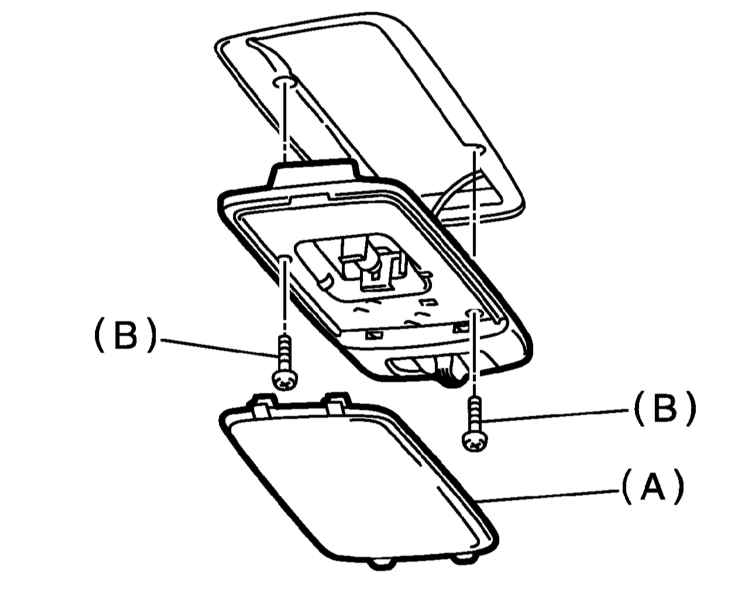

2. Поддев, снимите плафон, затем выверните винты крепления сборки светильника. А — Плафон В — Винты крепления сборки светильника

3. Извлеките лампу.
4. Установка производится в обратном порядке, - проследите, чтобы сменная лампа соответствовала по своим типоразмеру и рабочим параметрам требованиям Спецификаций.

Отсоедините отрицательный провод от батареи.

1. Отсоедините электропроводку, снимите линзу и извлеките вышедшую из строя лампу.

2. Установка производится в обратном порядке, - проследите, чтобы сменная лампа соответствовала по своим типоразмеру и рабочим параметрам требованиям Спецификаций.

1. Поддев, снимите плафон, затем выверните винты крепления сборки светильника. А — Плафон В — Винты крепления сборки светильника

2. Извлеките лампу.
3. Установка производится в обратном порядке, - проследите, чтобы сменная лампа соответствовала по своим типоразмеру и рабочим параметрам требованиям Спецификаций.

1. Отсоедините отрицательный провод от батареи.

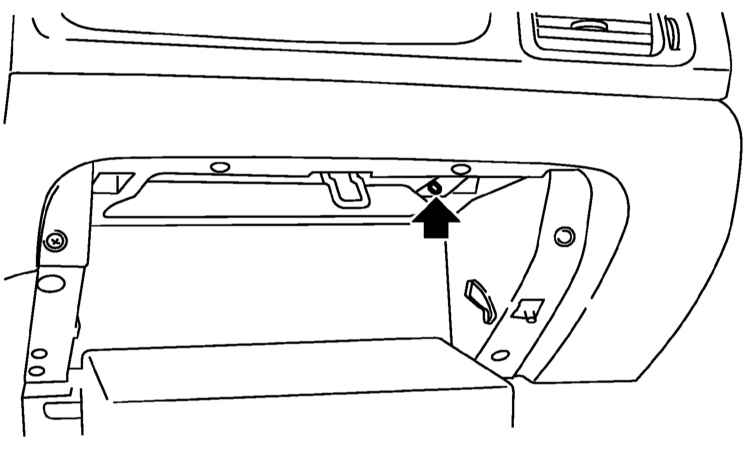

2. Снимите вещевой ящик (см. Главу Кузов).

3. Отсоедините электропроводку и снимите фонарь.

4. Извлеките лампу.
5. Установка производится в обратном порядке, - проследите, чтобы сменная лампа соответствовала по своим типоразмеру и рабочим параметрам требованиям Спецификаций.
