14.17. Обогрев щеток стеклоочистителей - общая информация, проверка исправности функционирования компонентов, восстановительный ремонт термоэлектрического нагревательного элемента

Общая информация

Обогрев щеток стеклоочистителей организован по тому же принципу, что и обогрев заднего стекла (см. Раздел Обогрев заднего стекла и зеркал заднего вида - общая информация, проверка исправности функционирования компонентов, восстановительный ремонт термоэлектрического нагревательного элемента).

Снятие, проверка состояния и установка выключателя обогрева щеток

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

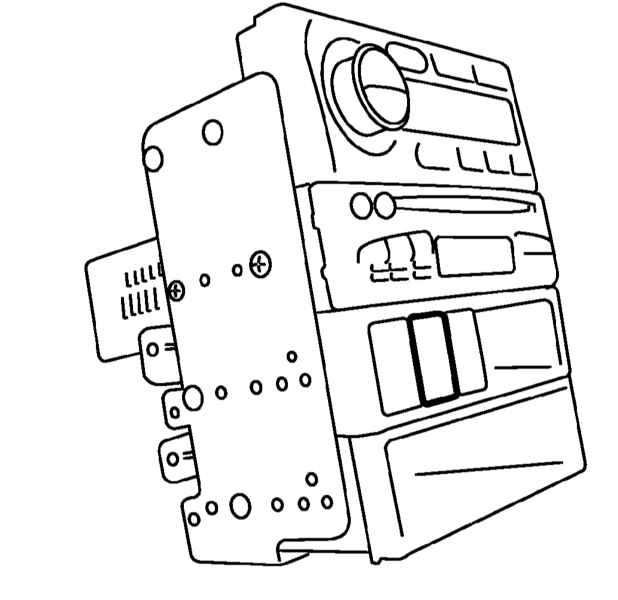

1. Снимите кронштейн радиоприемника (см. Раздел Снятие и установка громкоговорителей), затем извлеките из панели переключателей выключатель обогрева стеклоочистителей.

2. Выполнение всех проверок и восстановительный ремонт нагревательного элемента производятся также в аналогичной манере (см. Раздел Обогрев заднего стекла и зеркал заднего вида - общая информация, проверка исправности функционирования компонентов, восстановительный ремонт термоэлектрического нагревательного элемента).

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Измерьте сопротивление между клеммами выключателя в обоих его положениях. В выключенном (OFF) состоянии выключатель должен быть разомкнут (сопротивление более 1 МОм), в замкнутом (ON) состоянии между клеммами №№ 3 и 5 контактного разъема датчика должна иметь место проводимость (сопротивление менее 1 Ом).
2. При отрицательных результатах проверки замените выключатель.

Установка

Установка производится в порядке, обратном порядку демонтажа.

Проверка и восстановительный ремонт термоэлектрического нагревательного элемента

Проверка и восстановление токопроводных нитей производятся по тому же принципу, что и для обогревателя заднего стекла (см. Раздел Обогрев заднего стекла и зеркал заднего вида - общая информация, проверка исправности функционирования компонентов, восстановительный ремонт термоэлектрического нагревательного элемента).
