14.35. Снятие, установка и проверка состояния антенного усилителя радиоприемника

Снятие и установка

Отсоедините отрицательный провод от батареи.

Модели Седан

ПОРЯДОК ВЫПОЛНЕНИЯ

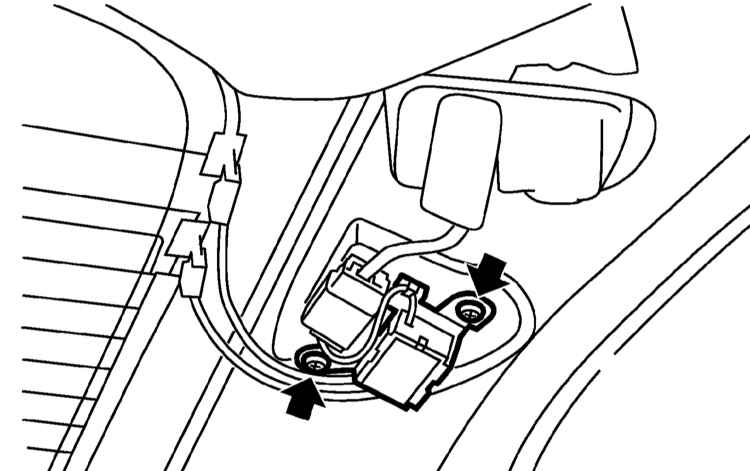

1. Снимите верхнюю секцию отделку задней стойки (см. Главу Кузов).
2. Отсоедините контактный разъем и клемму жгута электропроводки.

3. Выверните крепежные винты и снимите сборку антенного усилителя.

4. Установка производится в обратном порядке.

Модели Legacy Универсал/Outback

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите нижнюю секцию панели задней боковой обивки салона (см. Главу Кузов).
2. Отсоедините контактный разъем и клемму жгута электропроводки.

3. Выверните крепежные винты и снимите сборку антенного усилителя.

4. Установка производится в обратном порядке.

Проверка

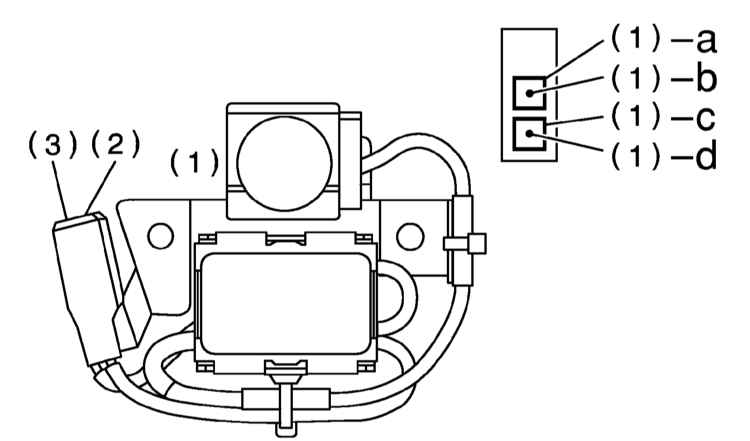

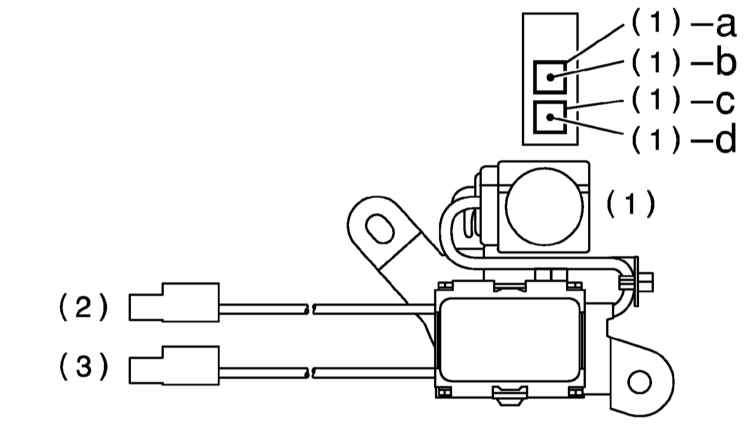

Европейские модели

ПОРЯДОК ВЫПОЛНЕНИЯ

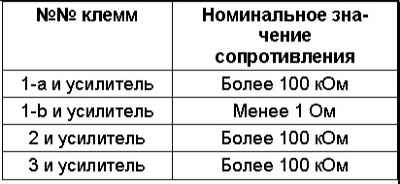

1. Измерьте сопротивление антенного усилителя. Сравните результаты измерения с данными таблицы.

2. Неисправный усилитель замените

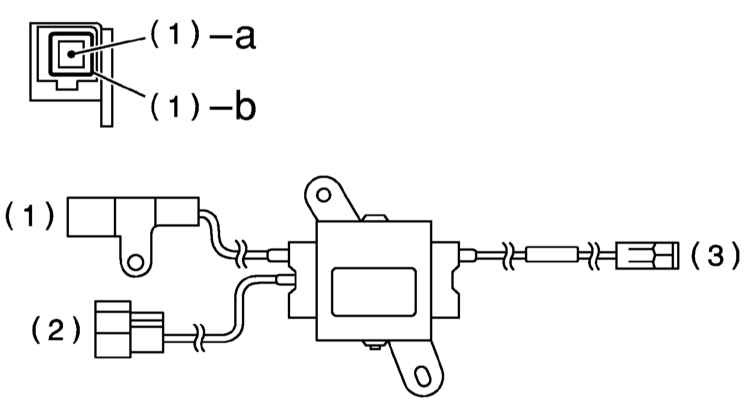

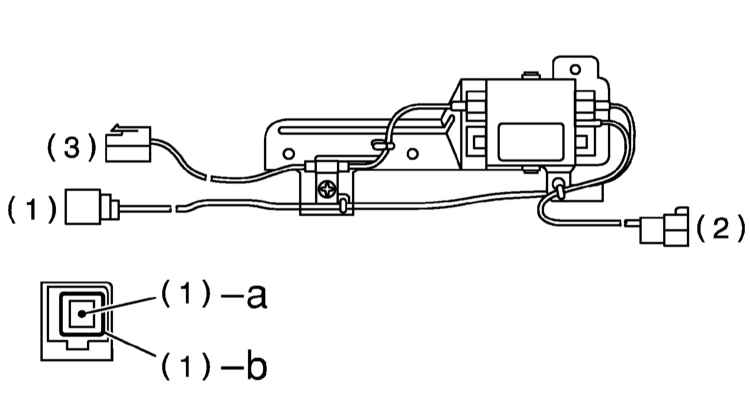

Прочие модели

ПОРЯДОК ВЫПОЛНЕНИЯ

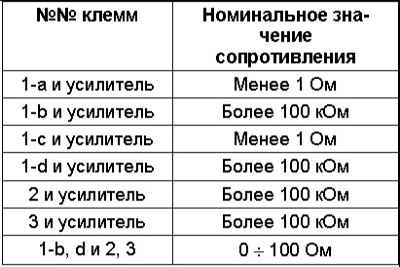

1. Измерьте сопротивление антенного усилителя. Сравните результаты измерения с данными таблицы.

2. Неисправный усилитель замените
