14.5. Реле - общая информация и проверка исправности функционирования

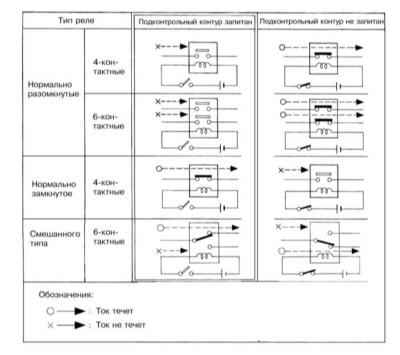

Для подачи электропитания или сигнала управления на многие из потребителей электроэнергии в автомобиле (такие как компоненты системы впрыска топлива, клаксон, стартер, вентилятор(ы) системы охлаждения, противотуманные фары и пр.) используются реле. По своему исходному состоянию реле могут быть классифицированы как нормально замкнутые, нормально разомкнутые и смешенного типа.




Фактически, реле представляет собой электрический ключ, обеспечивающий замыкание ВВ контура по НВ сигналу. В случае выхода реле из строя происходит отказ функционирования соответствующего потребителя. Большая часть реле помещается в двигательном отсеке, другие «раскиданы» по автомобилю. Описание проверки исправности функционирования реле приведено ниже. Вышедшие из строя реле подлежат замене.

Проверка

Правильность подключения реле всегда можно определить по приведенным в последнем Разделе настоящей Главы схемам электрических соединений.

Обычно к двум из контактных клемм реле всегда подсоединен контур управления. При подаче на эти клеммы НВ напряжения ток начинает циркулировать по обмотке управления реле, в результате чего происходит замыкание больших контактов рабочего контура потребителя электроэнергии. Остальные клеммы являются клеммами рабочего (ВВ) контура и замыкаются между собой при подаче питания на контур управления.

С целью облегчения идентификации клемм реле на его корпус обычно наносится пояснительная маркировка с изображением схемы подсоединения ключей. Если подобная маркировка отсутствует, следует обратиться к схемам электрических соединений.

Для проверки подсоедините омметр между двумя клеммами ВВ контура реле, - в реле нормально разомкнутого типа проводимость должна отсутствовать. Теперь подключите оборудованный предохранителем провод-перемычку между одной из клемм управления реле и положительной клеммой батареи (В+). При помощи другого провода-перемычки заземлите вторую клемму управления, - реле должно издать щелчок, после которого омметр зафиксирует наличие проводимости (реле нормально разомкнутого типа). Некоторые реле требуют обязательного соблюдения полярности подключения.

При отрицательном результате проверки замените реле.
