14.37.10. Система управления скоростью (темпостат)

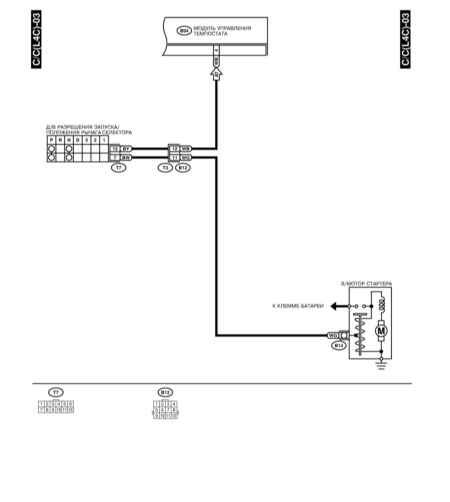

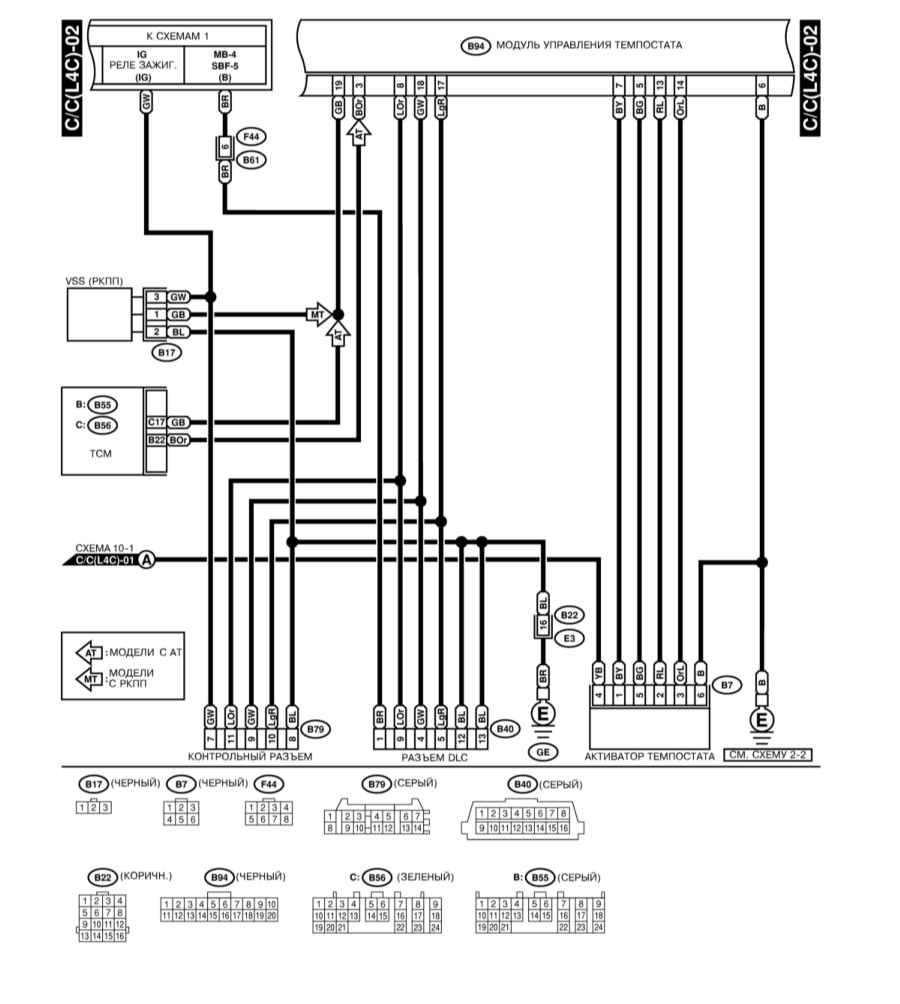

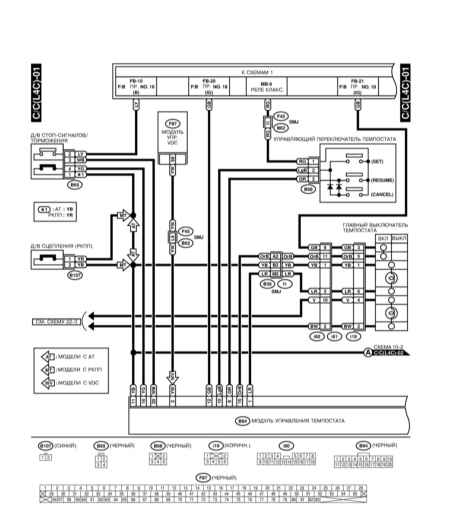

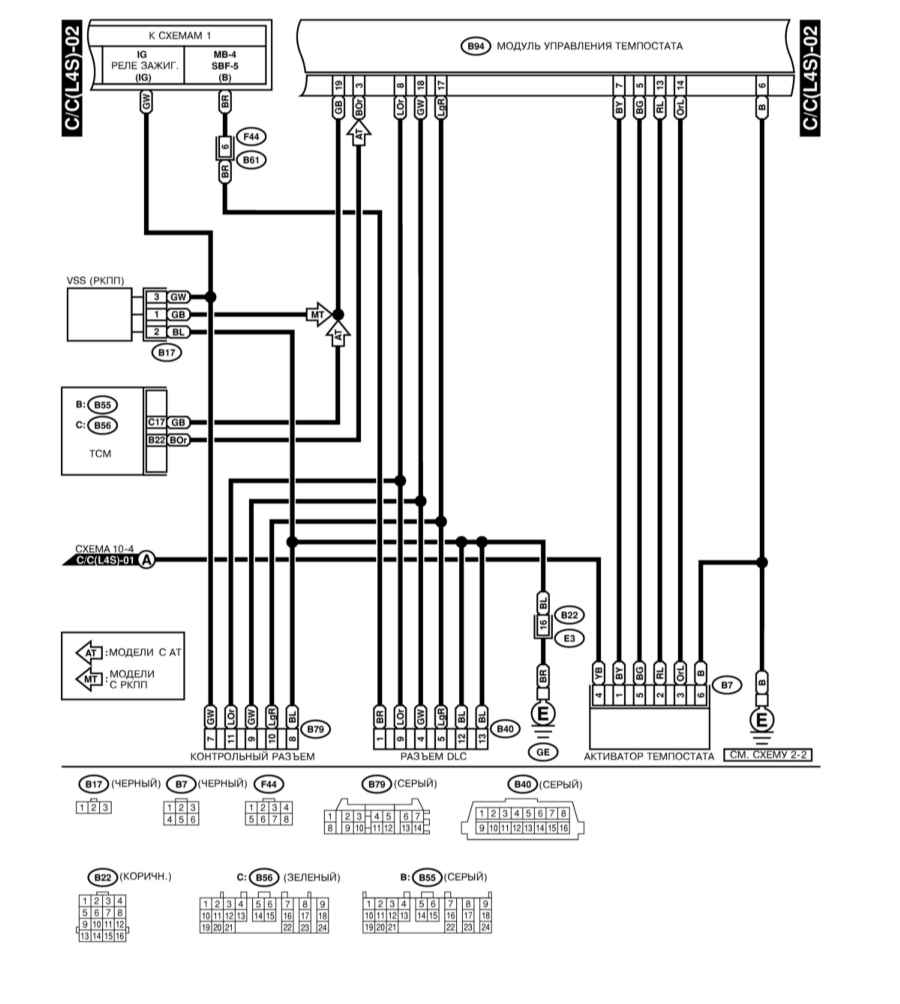

С переключателем на центральной панели, 4-цилиндровые модели

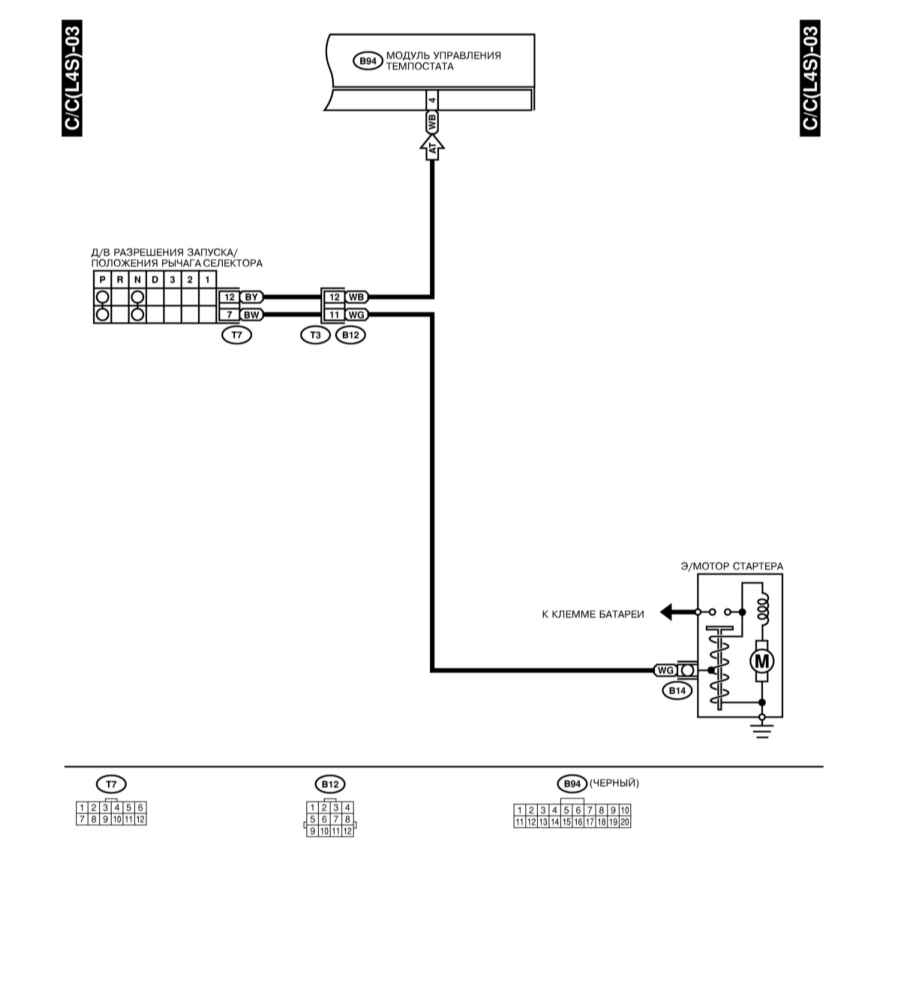

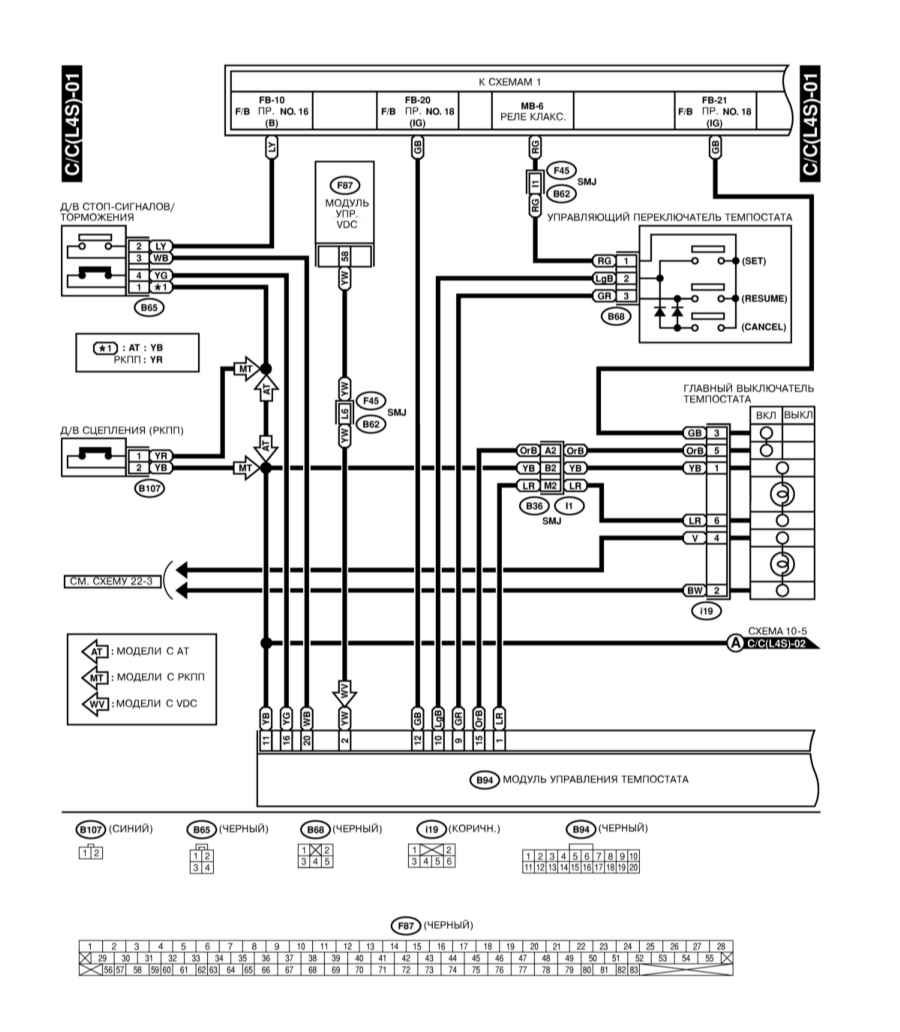

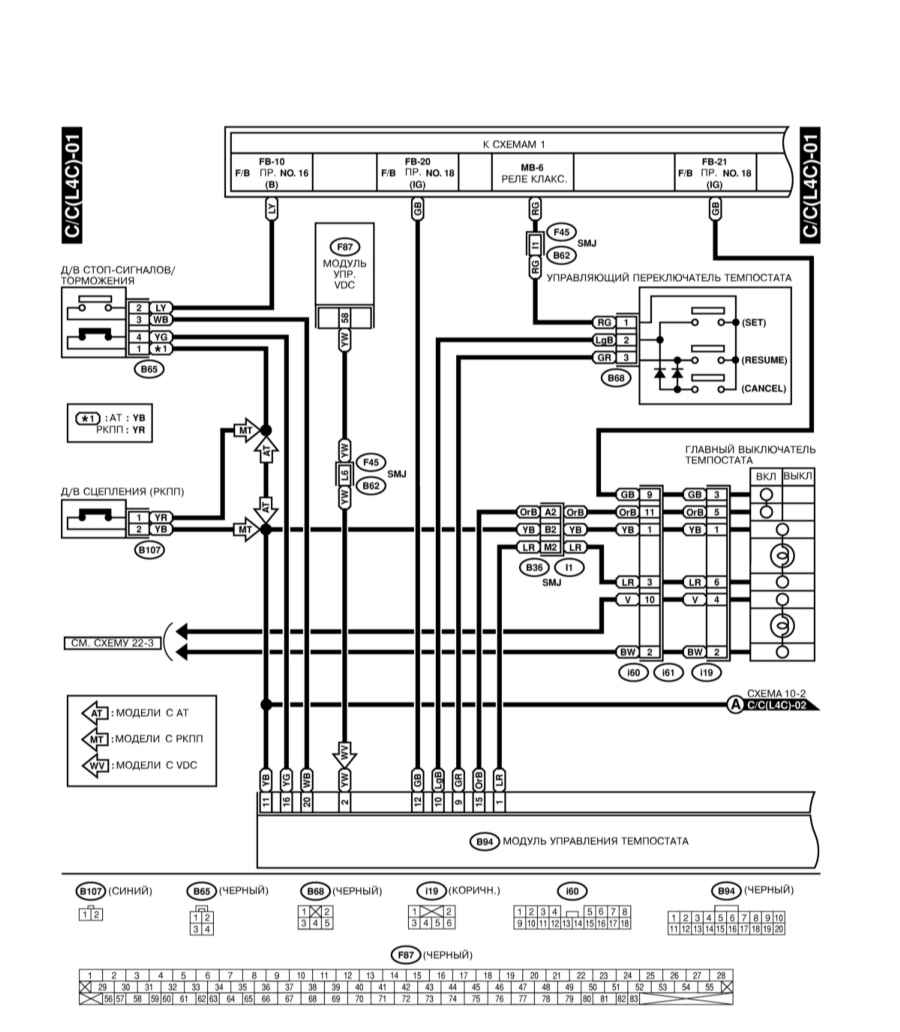

С переключателем на рулевой колонке, 4-цилиндровые модели

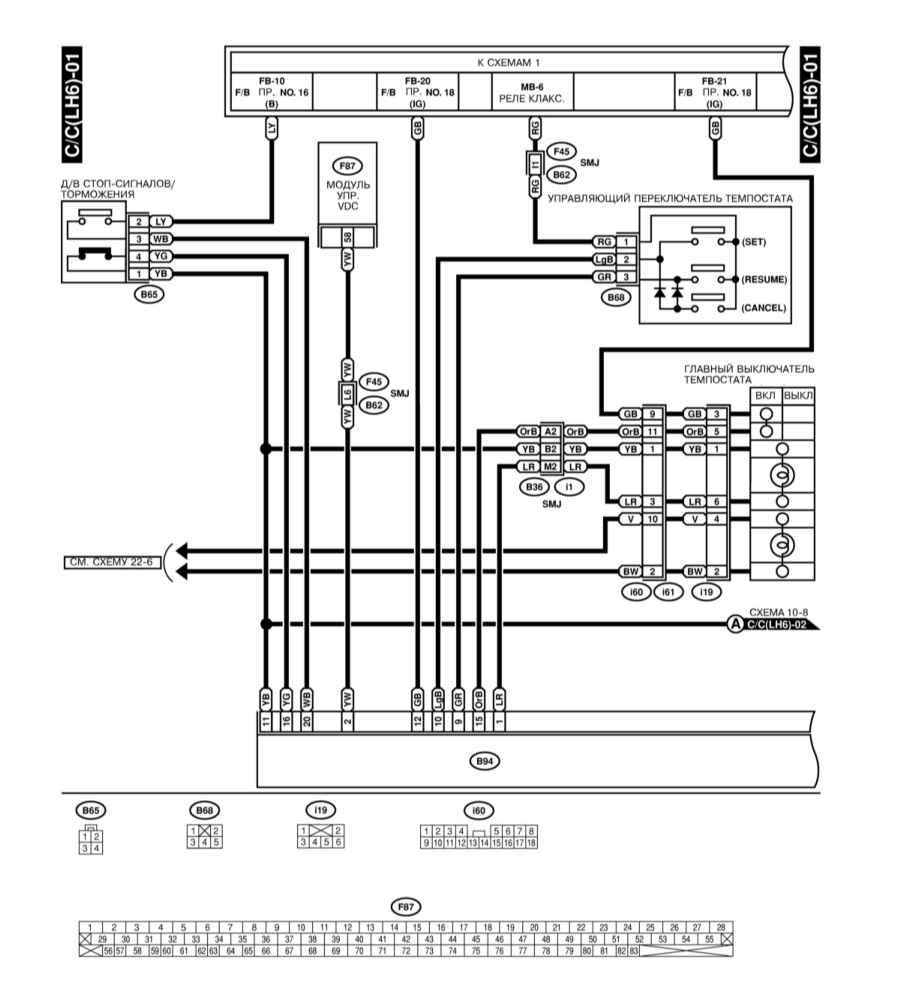

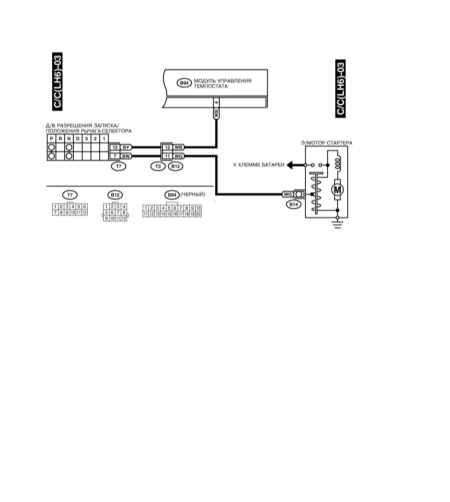

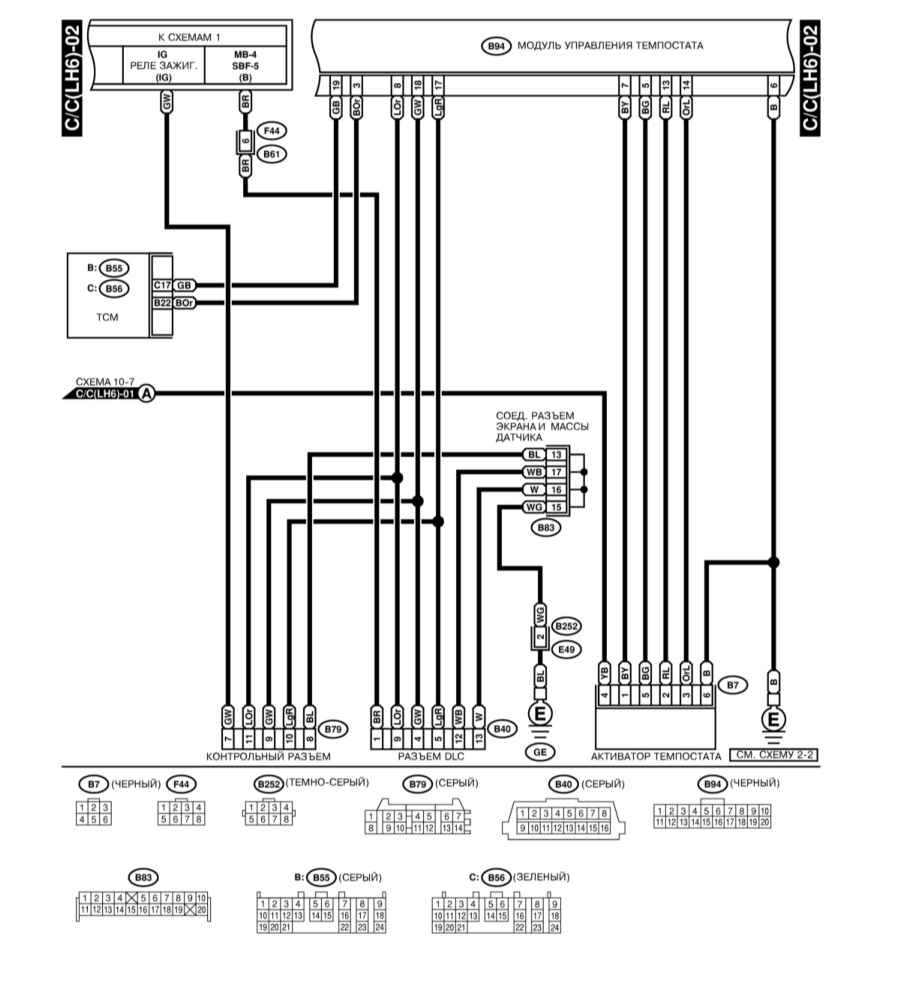

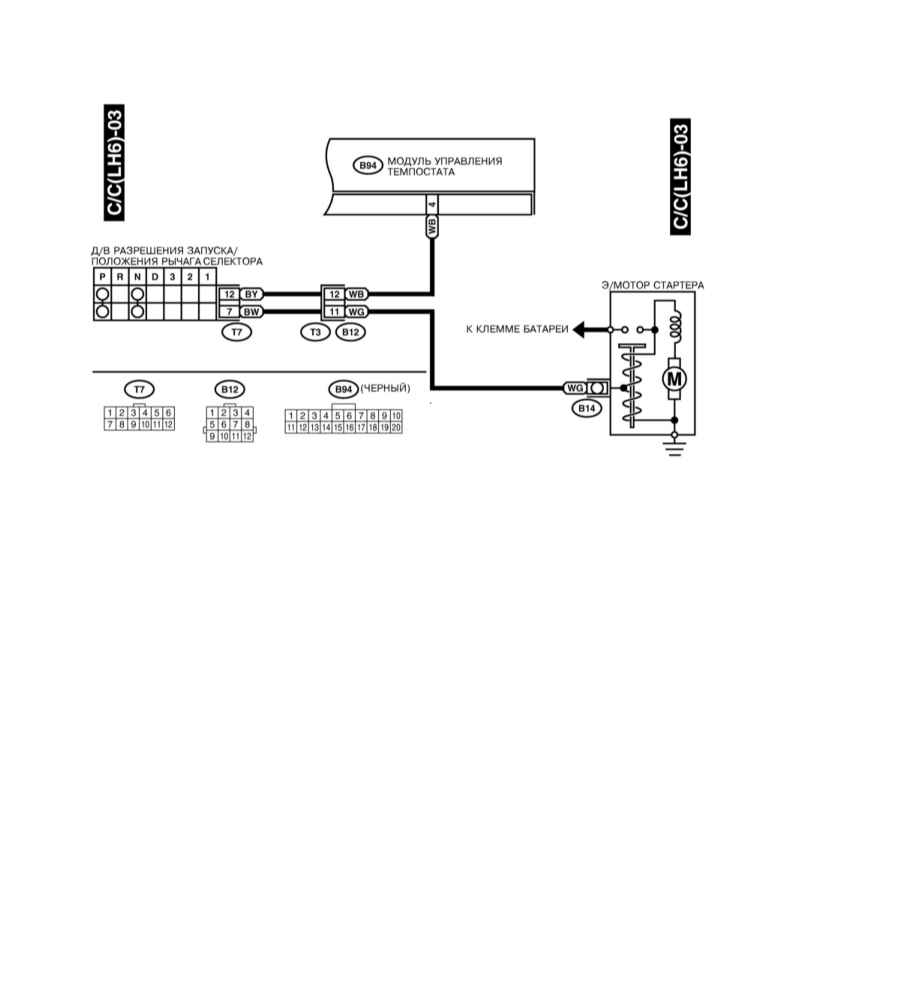

6-цилиндровые модели
