14.15. Снятие, обслуживание и установка комбинации приборов, проверка состояния компонентов

1. Отключите SRS (см. Раздел Система дополнительной безопасности (SRS) - устройство и принцип функционирования).
2. Опустите рулевую колонку в крайнее нижнее положение.

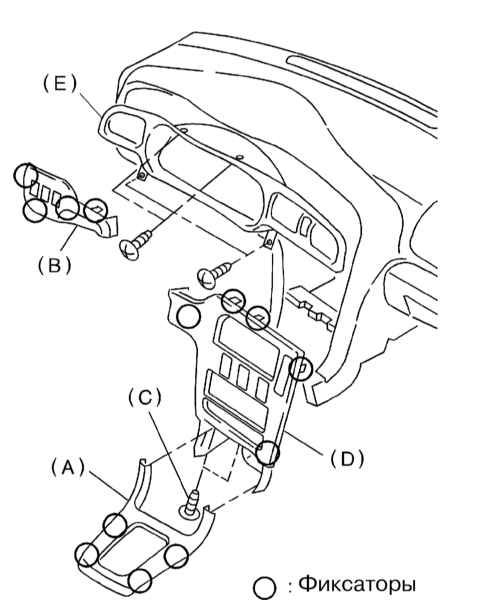

3. Отсоединяя электропроводку, снимите переднюю крышку центральной консоли и облицовку панели переключателей.
4. Выверните крепежные винты и снимите центральную (консольную) секцию отделки панели приборов облицовку (козырек) приборного щитка.

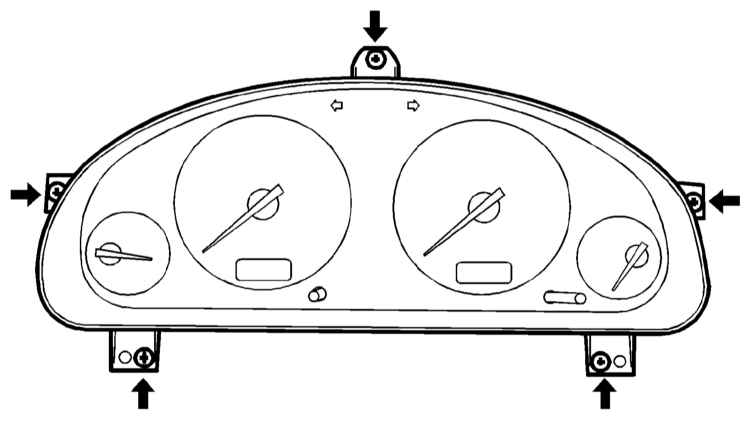

5. Выверните крепежные винты и снимите комбинацию приборов, отсоедините электропроводку.

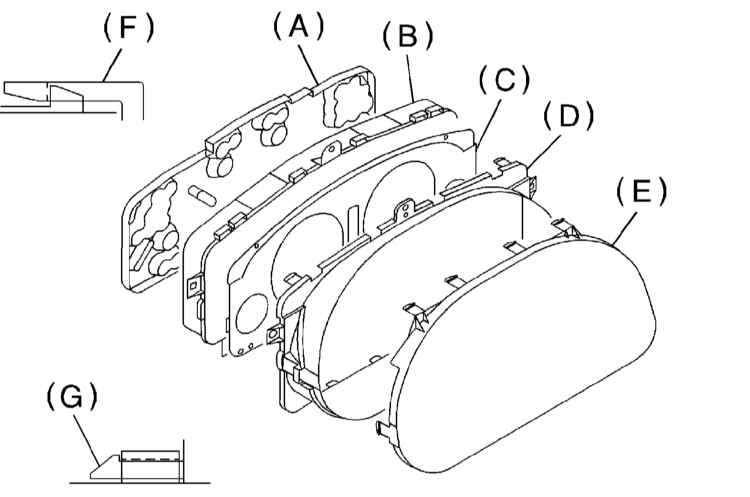

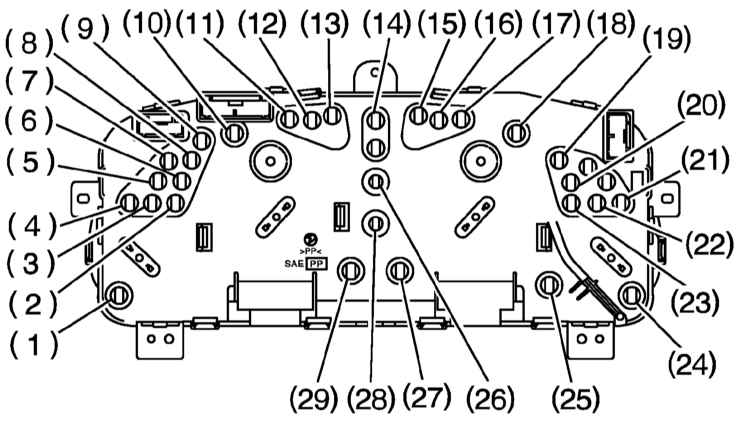

1. Отпустите защелку (F) и снимите с задней крышки (А) кожух (В).
2. Отпустите защелку (G) и снимите с внутреннего кожуха стекло приборного щитка (Е), рефлектор (D) и оконную панель (С).

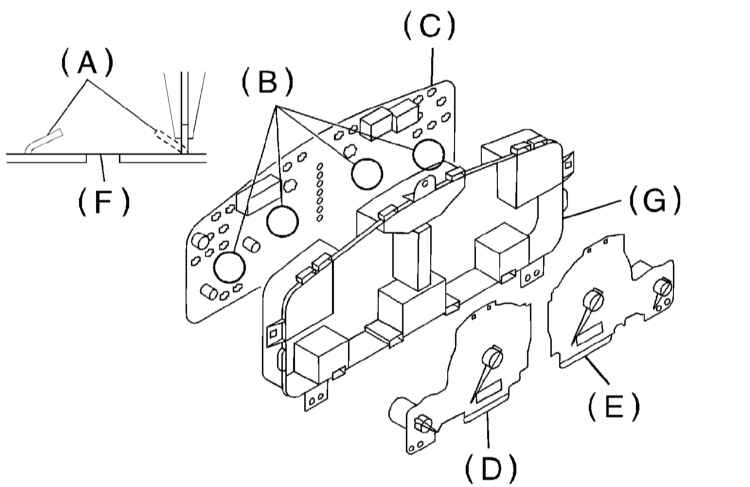

3. Плоскогубцами оттяните вверх фиксаторы (А) в точках (В) печатной платы комбинации и через отверстия (F), отожмите наружу сборки спидометра (D) и тахометра (Е).
4. Оттяните вверх фиксатор в центре печатной платы (С) комбинации приборов и снимите с кожуха (G) печатную плату.

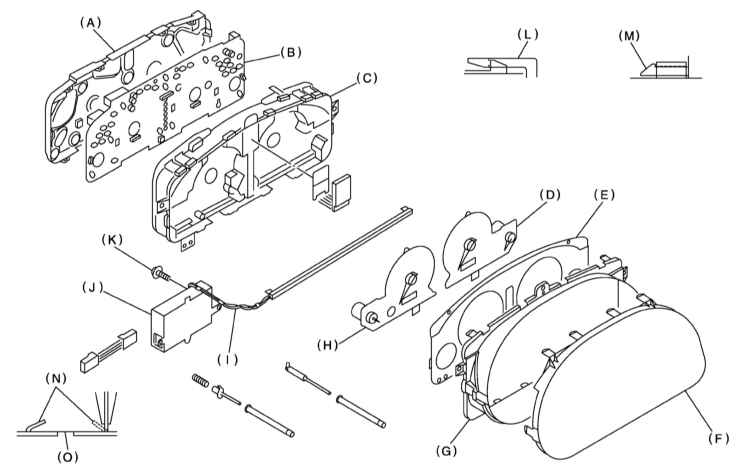

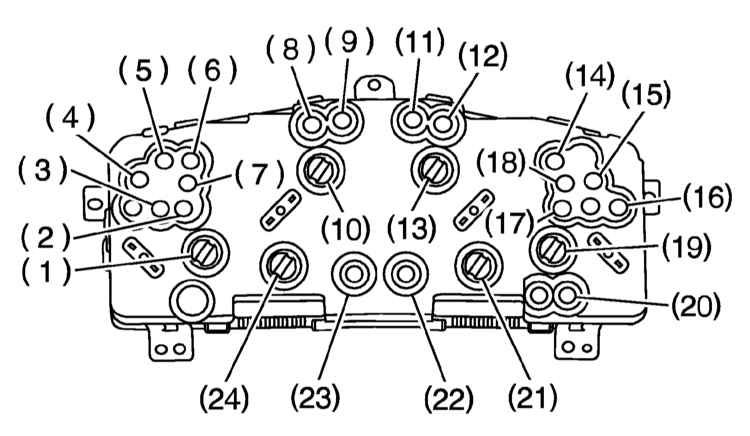

1. Конструкция комбинации приборов люминесцентного типа представлена на иллюстрации.
2. Выверните винт (К), рассоедините контактные разъемы и снимите обратный преобразователь (J) холоднокатодной флуоресцентной лампы (CFL).
3. Высвободите жгут (I) электропроводки CFL из канавки в задней крышке, отпустите защелку (М) и снимите с кожуха (С) защитное стекло (F), рефлектор (G) и оконную панель (Е).

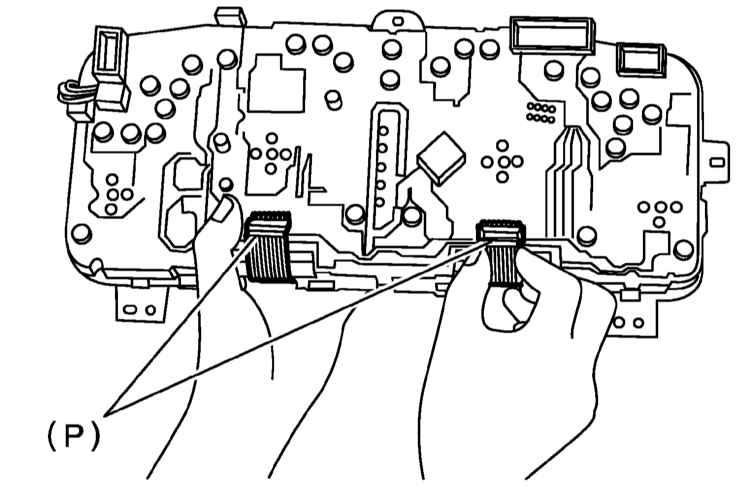

4. Снимите крышку разъема, потянув за оба края, отпустите фиксаторы и рассоедините разъемы гибкой печатной платы комбинации приборов.

5. При помощи щипцов отпустите фиксаторы (N) на задней крышке (А).
6. Через отверстия (О) вытолкните наружу сборки спидометра (Н) и тахометра (D)
7. Отпустите центральный фиксатор и снимите печатную плату с кожуха.

1. Снимите с комбинации приборов сборку спидометра с измерителем запаса топлива (см. выше).

2. Измерьте сопротивление между клеммами SIN(+)-SIN(-) и COS(+)-COS(-) контактного разъема спидометра. Если результат измерения выходит за пределы диапазона 208 ± 8 Ом, замените сборку спидометра с измерителем запаса топлива, в противном случае спидометр в порядке и следует заменить печатную плату комбинации приборов.

3. Установка производится в обратном порядке.

1. Снимите с комбинации приборов сборку тахометра с измерителем температуры двигателя (см. выше).
2. Проверка производится по аналогии с проверкой спидометра.
3. Установка производится в обратном порядке.

1. Снимите с комбинации приборов сборку спидометра с измерителем запаса топлива (см. выше).
2. Установка производится в обратном порядке.

1. Снимите с комбинации приборов сборку тахометра с измерителем температуры двигателя (см. выше).
2. Измерьте сопротивление между клеммами IGN-GND, IGN-UNIT и UNIT-GND контактного разъема измерителя. Номинальные значения составляют 208 ± 10 Ом, 56 ± 10 Ом и 264 ± 10 Ом соответственно. При отрицательных результатах проверки замените измеритель в сборе со спидометром, в противном случае замените печатную плату.
3. Установка производится в обратном порядке.

1. Откройте капот.
2. Отсоедините отрицательный провод от батареи.

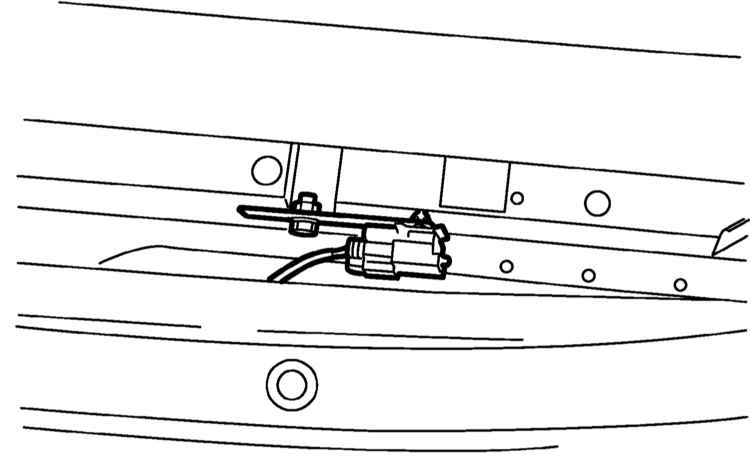

3. Отсоедините электропроводку и снимите датчик температуры наружного воздуха с нижней радиаторной панели.

4. Измерьте сопротивление между клеммами контактного разъема датчика. Если при температуре 25°С результат измерения отличается от значения 1.7 кОм, замените датчик.
