14.18. Снятие, проверка состояния и установка выключателей управления функционированием электропривода регуляторов стеклоподъемниковСнятие
Группа переключателя главной панели управления
|
|
|
В состав главной
группы переключателей входит также переключатель электропривода
наружных зеркал заднего вида.
|
|

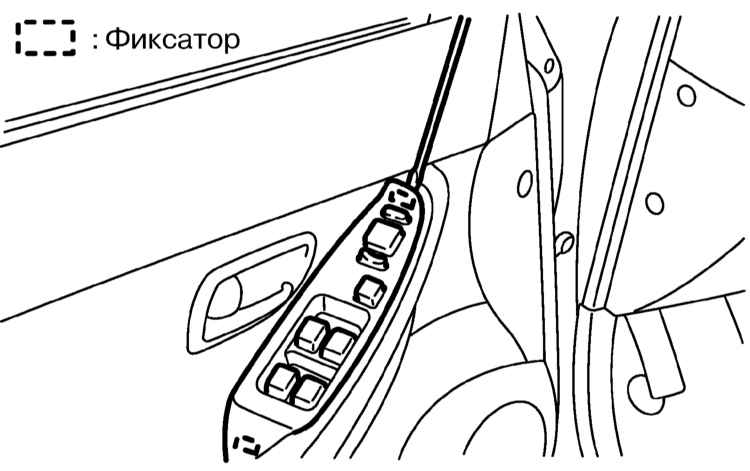

1. Отпустите два фиксатора
панели главного переключателя на подлокотнике водительской
двери автомобиля.
|
|

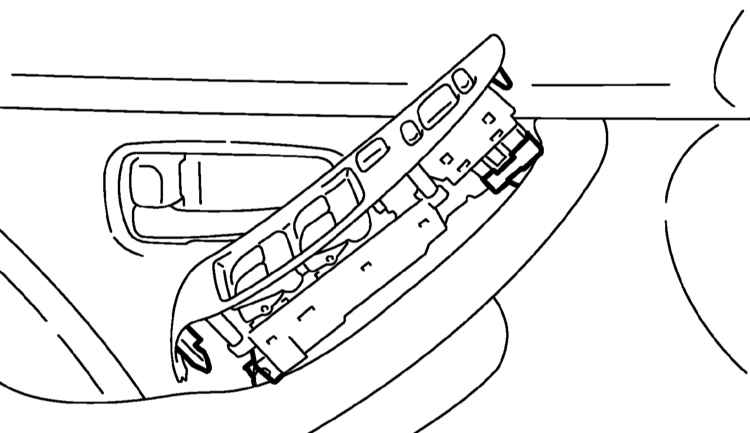

2. Высвободите сборку переключателей
из подлокотника и отсоедините от нее электропроводку.
|
|
|
Индивидуальные переключатели пассажирских дверей
|
|
|

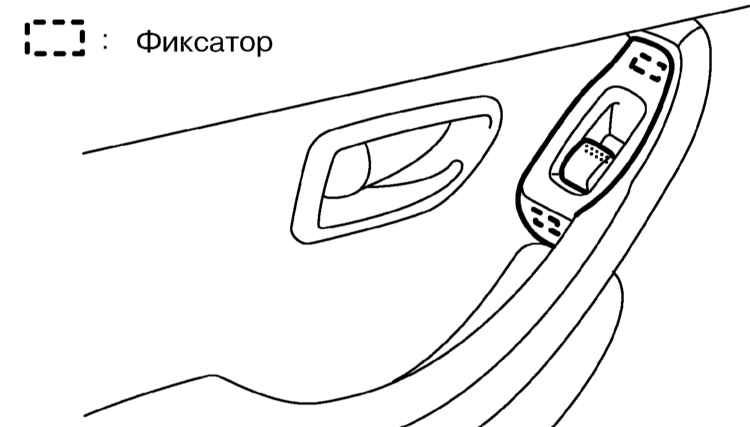

1. Отпустите два фиксатора
и высвободите панель переключателя из дверного подлокотника.
|
2. Отсоедините электропроводку и снимите переключатель.
|
|
Проверка
Группа переключателя главной панели управления
|
|
|
1. Карта проводимости переключателей исправной
главной панели представлена в таблице 29.
2. Неисправная сборка подлежит замене
|
|

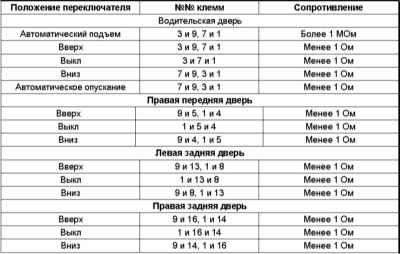

Таблица 29
Индивидуальные переключатели пассажирских дверей
|
|
|
1. Карта проводимости исправного индивидуального
переключателя представлена в таблице 30.
2. Неисправная сборка подлежит замене.
|
|
Таблица 30
|
|
|
