5.2.28. Топливные форсунки (кроме Multec)
Предупреждение
 При установке топливных
форсунок необходимо использовать новые уплотнительные кольца. Для проверки топливной
смеси на холостых оборотах необходимо использовать тахометр и анализатор выхлопных
газов.
Снятие

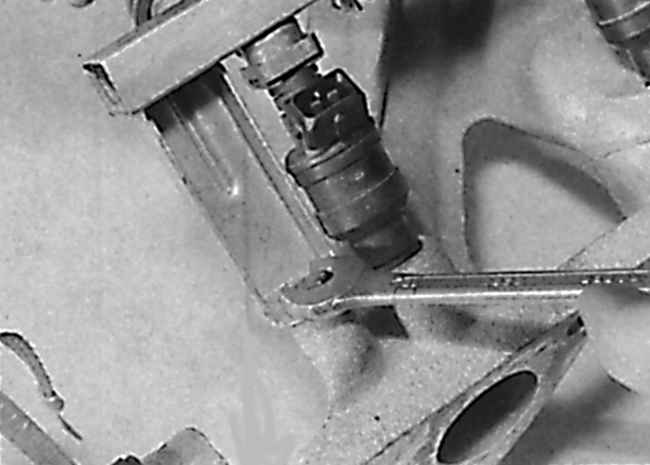

Отвинчивание внешних болтов крепления топливной магистрали

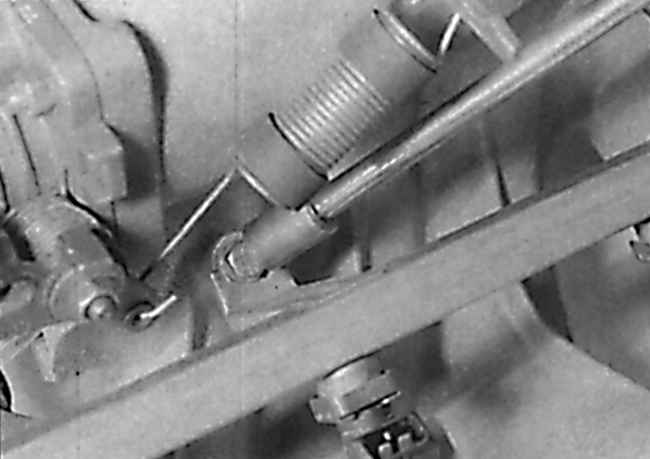

Отвинчивание внутренних болтов крепления топливной магистрали

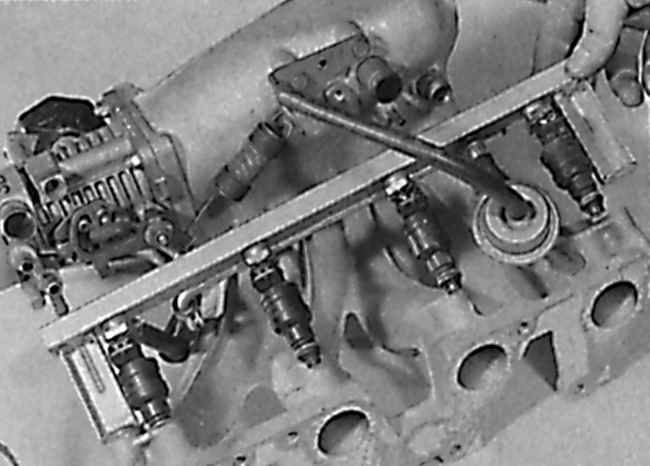

Снятие топливной магистрали с впускного коллектора на модели SOHC

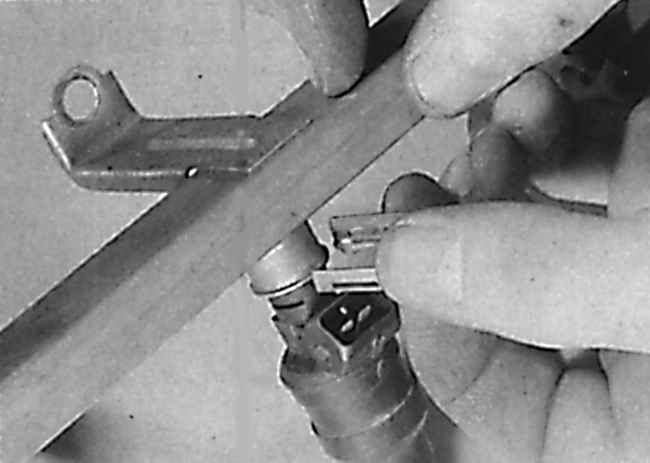

Извлечение скобы фиксации топливной форсунки

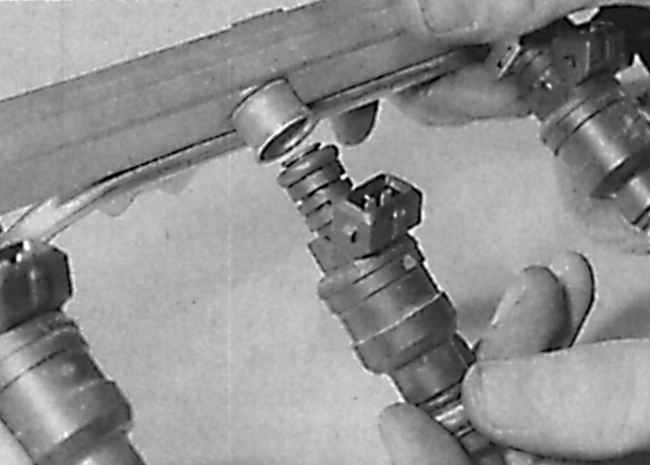

Извлечение топливной форсунки из топливной магистрали на моделях SOHC
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите провод массы с аккумулятора. |
| 2. Отвинтите соединительную гайку и снимите
вакуумный шланг вакуумного усилителя тормозов с впускного коллектора. |
| 3. Снимите регулятор оборотов холостого хода
вместе со шлангами. |
| 4. Отсоедините вакуумную трубку от регулятора
давления топлива. |
| 5. Отсоедините кожух жгута проводов от топливных
форсунок и переместите его в сторону, не натягивая провода. Сожмите
скобы крепления и, потянув кожух проводов на себя, отсоедините электрические
разъемы от топливных форсунок. |
| Отвинтите четыре болта, крепящие топливную магистраль
к впускному коллекто ру и приподнимите топливную магистраль вместе
с форсунками, чтобы можно было снять форсунки. При этом не растягивайте
топливные шланги (см. рис. Отвинчивание внешних болтов крепления
топливной магистрали , Отвинчивание внутренних болтов крепления топливной
магистрали, Снятие топливной магистрали с впускного коллектора
на модели SOHC). |
| Для снятия топливной форсунки с топливной магистрали,
используя лезвие отвертки, снимите металлическую скобу фиксации и
извлеките топливную форсунку из топливной магистрали (см. рис. Извлечение
скобы фиксации топливной форсунки, Извлечение топливной форсунки
из топливной магистрали на моделях SOHC). |
|
Установка

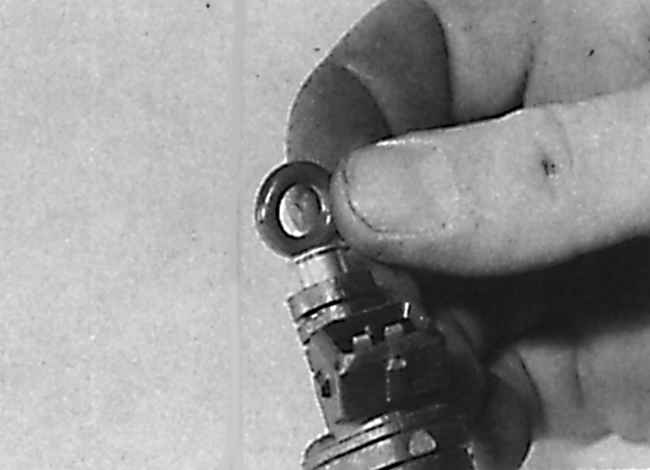

Установка нового уплотнительного кольца на топливную форсунку
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Если топливная форсунка вышла из строя,
замените ее, так как ремонт топливных форсунок не предусмотрен. |
| 2. Установите новые уплотнительные кольца с
двух сторон топливной форсунки (см. рис. Установка нового уплотнительного
кольца на топливную форсунку). Даже если снималась только одна
топливная форсунка, замените уплотнительные кольца на всех топливных
форсунках. |
| 3. Установка производится в последовательности,
обратной снятию. Проверьте правильность и надежность подсоединения
шлангов, труб и электрических разъемов. |
| 4. Проверьте и, при необходимости, отрегулируйте
топливную смесь холостого хода. |
|
|
