5.2.34. Потенциометр положения дроссельной заслонки

Снятие

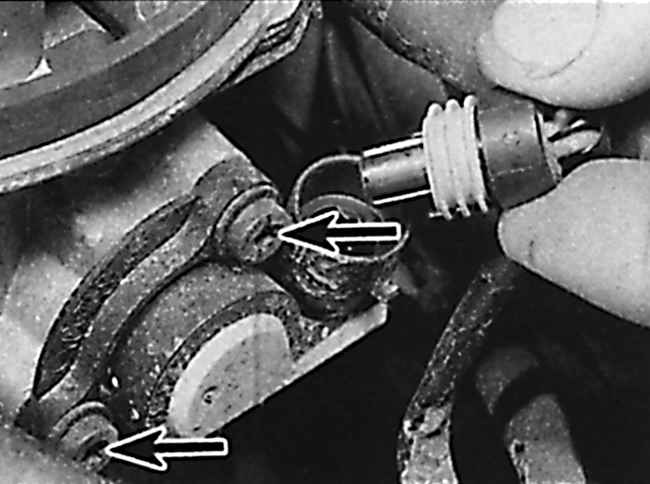

Отсоединение электрического разъема от потенциометра

Стрелками показаны винты крепления потенциометра.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.

2. Отсоедините электрический разъем от потенциометра (см. рисунок).

3. Отвинтите два винта и снимите потенциометр.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию с учетом следующих моментов:

– установку потенциометра производите при полностью закрытой дроссельной заслонке, при этом проверьте, чтобы вал потенциометра совместился с осью дроссельной заслонки;
– затяните винты крепления потенциомет ра требуемым моментом.
