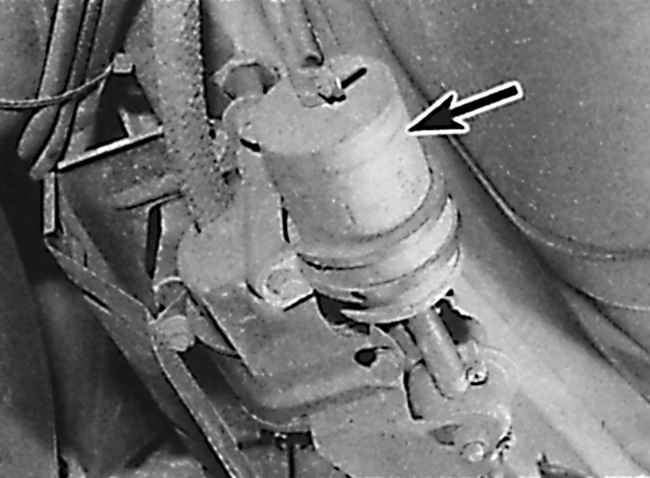

5.2.9. Топливный фильтр на моделях с топливным насосом вне топливного бакаРасположение топливного фильтра на моделях с топливным насосом, установленным
вне топливного бака

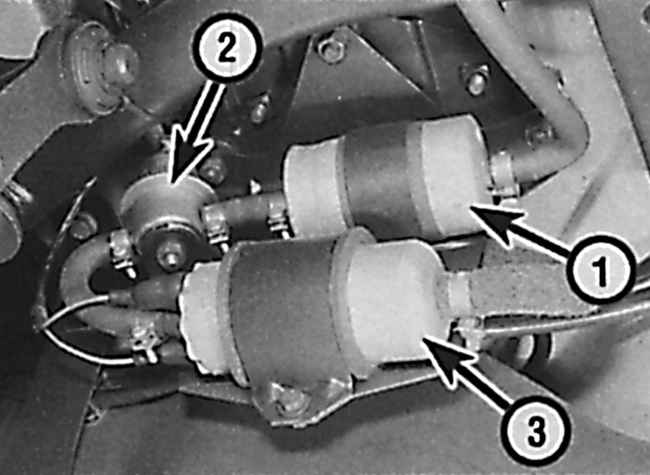

Узел топливных элементов на моделях с топливным насосом, расположенным вне
топливного бака
|
|
1 – топливный фильтр;
2 – гаситель колебаний топлива;
3 – топливный насос
|
Снятие
В зависимости от модели топливный фильтр закреплен или на кронштейне топливного
насоса под задней частью автомобиля или с правой стороны около ниши для запасного
колеса или перед топливным баком.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите провод массы с аккумулятора. |
| 2. Подготовьте контейнер для сбора топлива
после снятия топливного фильтра.
|
| 3. Используя зажимы, пережмите топливные шланги
с двух сторон фильтра для уменьшения потерь топлива после отсоединения
шлангов. |
| 4. Ослабьте винтовые хомуты и снимите топливные
шланги с топливного фильтра. |
| 5. Ослабьте болты крепления зажимов и снимите
топливный фильтр с кронштейна. Перед снятием топливного фильтра отметьте
направление стрелки на корпусе фильтра, которое указывает направление
потока топлива и положение метки OUT (выход) на торце фильтра. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установка производится в последовательности,
обратной снятию. При установке ориентируйтесь на стрелку и метки на
корпусе фильтра. |
| 2. Запустите двигатель и проверьте топливную
систему на наличие утечек. При наличии утечек топлива немедленно выключите
двигатель и устраните причину утечки. |
|
|
