5.2.13. Топливный насос, установленный в топливном баке

Снятие

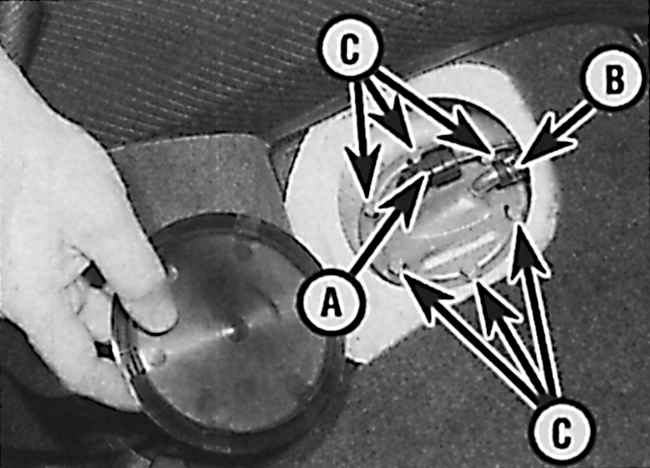

Элементы крепления топливного насоса

А – электрический разъем;

В – винт крепления хомута топливопо дающего шланга;

С – кронштейн крепления топливного насоса

ПОРЯДОК ВЫПОЛНЕНИЯ

1. В зависимости от модели топливный насос может быть установлен на кронштей не под задней частью автомобиля или на правой стороне автомобиля около ниши для запасного колеса или перед топливным баком.

2. Снимите провод массы с аккумулятора.

3. Подготовьте соответствующую емкость для сбора топлива после снятия топливного насоса.

4. Отсоедините электрический разъем от топливного насоса (см. рисунок).

5. Используя зажимы, пережмите топливные шланги с двух сторон топливного насоса для уменьшения потерь топлива после отсоединения шлангов.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Сборка и установка топливного насоса производится в последовательности, обратной разборке и снятию насоса с учетом следующих моментов:

— проверьте правильность установки топливного насоса во втулки и надежность подсоединения шланга;
— в соответствии с ранее сделанной маркировкой подсоедините, и припаяйте провода к топливному насосу;
— замените уплотнительное кольцо кронштейна крепления топливного насоса;
— перед ввинчиванием винтов крепления кронштейна топливного насоса нанесите на резьбу винтов герметик Opel № 90485251.
