4.6.18. Снятие и установка маслоохладителяСнятие
Двигатели 1.7 л SOHC
|
|
- Снимите передний бампер (см. Главу
Кузов).
- Отсоедините масляные трубки от верхней и нижней частей маслоохладителя,
— приготовьтесь к сбору проливаемого масла.
- Выверните крепежный болт из верхней части маслоохладителя и
высвободите последний из опорного кронштейна, потянув его вниз
и наружу.
|
|
Двигатели 1.7 л DOHC
|
|
- Прочно взведите стояночный тормоз, поддомкратьте передок автомобиля
и установите его на подпорки. При соответствующей комплектации

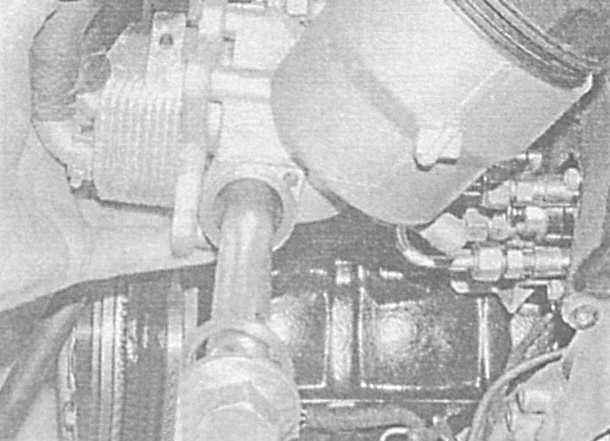

снимите защиту картера. Маслоохладитель установлен сзади в левой
части блока цилиндров.
- Опорожните систему охлаждения (см. Главу
Системы
охлаждения, отопления), либо пережмите струбцинами шланги
охладительного тракта охлаждения непосредственно над маслоохладителем.
Приготовьтесь к возможному проливу охлаждающей жидкости при отсоединении
шлангов. С целью обеспечения доступа к шлангам, снимите воздушную
трубку/ шланг турбокомпрессора (см. Главу
Системы
питания и выпуска).
- Установите под масляный фильтр сливную емкость. Отпустите штуцерное
соединение возвратного шланга маслоохладителя, ослабьте хомут
и отсоедините шланг.
- Ослабьте крепежные хомуты и отсоедините от маслоохладителя
шланги, высвободите из фиксаторов электропроводку.
- Выверните единственный болт крепления корпуса масляного фильтра
к блоку цилиндров. Выбросите уплотнительное кольцо, — при сборке
оно подлежит замене в обязательном порядке.
|
|
Двигатели 2.0 л
|
|
- Маслоохладитель установлен спереди на левой части блока цилиндров
и притянут болтами к передней части корпуса масляного фильтра.
С целью обеспечения доступа взведите стояночный тормоз, поддомкратьте
передок автомобиля и установите его на подпорки. При соответствующей
комплектации снимите защиту картера.
- С целью минимизации потерь охлаждающей жидкости, пережмите
шланги системы охлаждения с обеих сторон маслоохладителя струбцинами.
Ослабьте хомуты и снимите шланги, — приготовьтесь к сбору проливаемой
жидкости.
- Протрите начисто поверхности вокруг маслоохладителя, выверните
крепежные болты и снимите маслоохладитель вместе с уплотнительными
кольцами с корпуса масляного фильтра.
|
|
Установка
Двигатели 1.7 л SOHC
|
|
- Заправьте маслоохладитель в кронштейн и затяните крепежный болт
с требуемым усилием.
- Подсоедините верхнюю и нижнюю трубки, затянув штуцерные разъемы
с требуемым усилием.
- Установите передний бампер (см. Главу
Кузов).
- Проверьте уровень масла в двигателе, в случае необходимости
произведите соответствующую корректировку (см. Главу
Текущее
обслуживание).
|
|
Двигатели 1.7 л DOHC
|
|
-

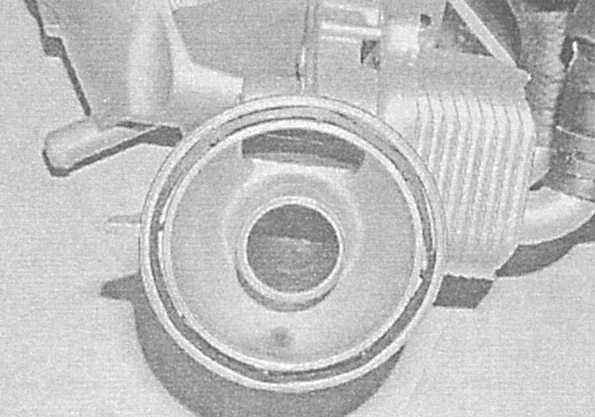

Установите новое уплотнительное кольцо в канавку на задней
части маслоохладителя, затем прижмите маслоохладитель к блоку
цилиндров.
|
|
- Удостоверьтесь в надежности крепления шланга на маслоохладителе.
Проверьте, чтобы выступ в корпусе масляного фильтра вошел в ответную
канавку на кронштейне ТНВД. Вверните центральный болт и затяните
его с требуемым усилием.
|
|
- Подсоедините к маслоохладителю шланги охладительного тракта
и закрепите их хомутами.
- Опустите автомобиль на землю. Проверьте уровень масля, в случае
необходимости произведите соответствующую корректировку (см. Главу
Текущее обслуживание).
- Если снимали, установите на место впускной воздуховод.
- Заправьте систему охлаждения (см. Главу
Системы
охлаждения, отопления).
- Запустите двигатель и удостоверьтесь в отсутствии признаков
развития утечек.
|
|
Двигатели 2.0 л
|
|
- Установка производится в порядке, обратном порядку демонтажа
компонентов. Не забудьте заменить уплотнительные кольца.
- В заключение проверьте уровень охлаждающей жидкости и долейте,
в случае необходимости произведите заправку системы охлаждения
(см. Главу
Системы охлаждения, отопления).
|
|
|
|
