4.6.3. Снятие и установка крышки газораспределительного механизмаСнятие
Двигатели 1.7 л SOHC
|
|
- Снимите корпус воздухоочистителя в сборе с воздуховодами и измерителем
расхода воздуха (см. Главу
Системы питания и выпуска).
|
- Ослабьте хомуты и отсоедините шланги системы вентиляции картера,
подведенные к передней и задней сторонам крышки, — необходимо
отвернуть два болта крепления проводки к крышке распределительного
вала, приподняв проводку для получения доступа к заднему шлангу
вентиляции картера.
|
|
- Снимите шкив коленчатого вала. Выверните крепежные болты и,
снимите крышку газораспределительного механизма вместе с уплотнительной
прокладкой.
|
|
Двигатели 1.7 л DOHC
|
|
- Снимите воздухоочиститель и впускные воздуховоды в сборе с измерителем
массы воздух (см. Главу
Системы питания и выпуска).
- Снимите с крышки газораспределительного механизма блок управления
двигателем (ECM)(см. Главу
Системы питания и выпуска).
- Отсоедините электропроводку, отдайте крепежные винты/ гайку
и снимите кронштейн крепления ECM.
- Выверните крепежный болт, отсоедините электропроводку и снимите
подъемную проушину двигателя с задней правой части головки цилиндров.
Ослабьте болт крепления левой задней подъемной проушины.
|

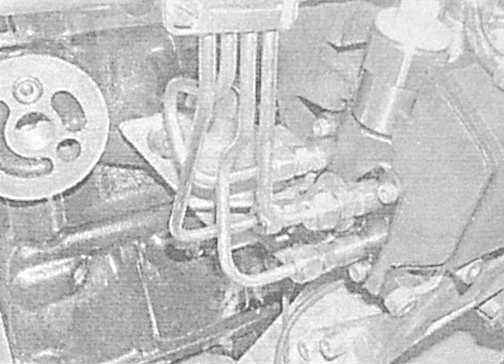

- Ослабьте штуцерные разъемы крепления топливных трубок к ТНВД.
|
|
|
Доступ к
штуцерным соединениям ограничен, — составители настоящего
Руководства считают необходимым вывернуть болт крепления корпуса
фильтра/ маслоохладителя и извлечь губчатое заполнение из
пространства между ТНВД и корпусом фильтра.
|
|
- Отсоедините линии подачи топлива от форсунок.
- Отдайте крепежные болты и снимите наружные уплотнения форсунок.
- Выверните болт крепления маршрутного желоба электропроводки
к задней части головки цилиндров. Отпустите два фиксатора и снимите
желоб.
- Отдайте болты крепления верхней крышки привода ГРМ к привода
клапанного механизма.
- Выверните крепежные болты и снимите крышку газораспределительного
механизма вместе с уплотнительной прокладкой.

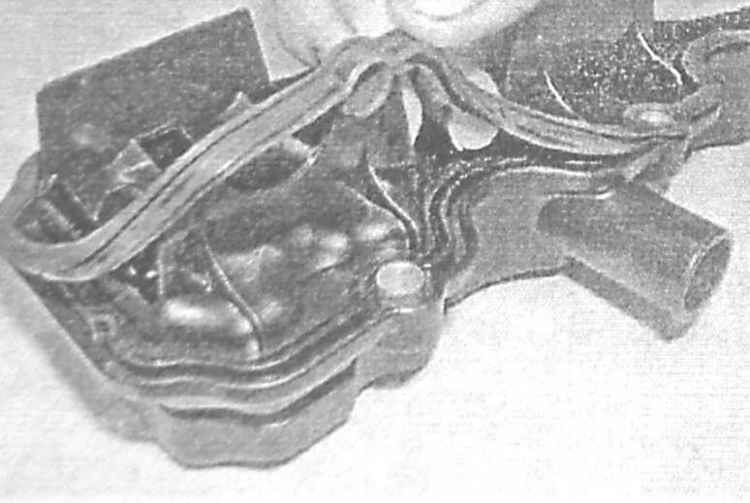

- Проверьте состояние уплотнительной прокладки, в случае необходимости
произведите ее замену.
|
|
Двигатели 2.0 л
|
|

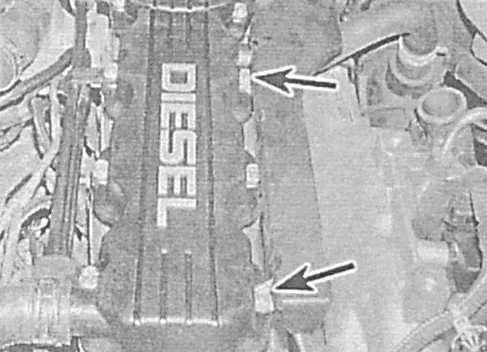

- Выверните крепежные винты и снимите с крышки газораспределительного
механизма верхнюю пластмассовую крышку.

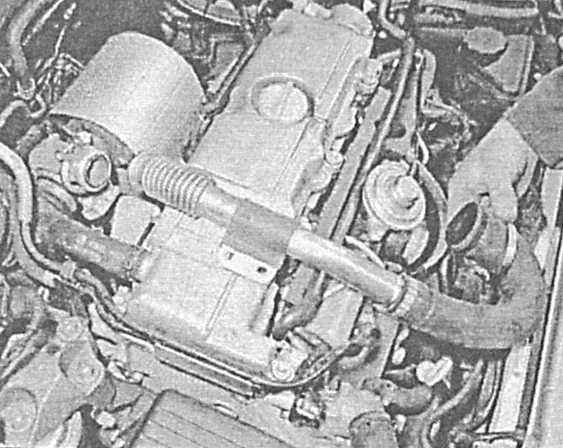

- Отпустите крепежные хомуты и отсоедините шланг системы вентиляции
картера от задней части крышки. На
моделях Zafira
снимите уплотнение двигательного отсека и крышку установленного
перед ветровым стеклом обтекателя.
|
- На
двигателях с низконапорным турбонаддувом (X20DTL
или Y20DTL)
ослабьте хомуты крепления металлической трубки
к сборке турбокомпрессора и резинового рукава к трубопроводу,
выверните два крепежных болта и снимите с двигателя сборку воздуховода
вместе с установленным между трубкой и компрессором уплотнительным
кольцом. На
двигателях с высоконапорным турбонаддувом
(Y20DTH
) отпустите фиксаторы, выверните болты крепления
кронштейнов и снимите воздушный рукав, проложенный между турбокомпрессором
и интеркулером.
|
|
- На
всех моделях
высвободите электропроводку
свечей накаливания из фиксаторов на задней стороне крышки. Выверните
болт крепления маршрутного желоба электропроводки впускного трубопровода
к крышке. Отсоедините подведенный к правой стороне крышки вакуумный
шланг.
|
- Выверните болты крепления крышки и снимите их вместе с уплотнительными
шайбами. Приподняв крышку, снимите ее вместе с уплотнительной
прокладкой. Проверьте состояние уплотнительных прокладок и шайб,
вышедшие из строя элементы замените.
|
|
|
Установка
Двигатели 1.7 л SOHC
|
|
- Удостоверьтесь, что сопрягаемые поверхности крышки и корпуса
являются абсолютно чистыми и сухими. Аккуратно уложите уплотнительную
прокладку на крышку.
|
|
- Прижмите крышку к корпусу, — проследите, чтобы уплотнительная
прокладка не сдвинулась. Вверните крепежные болты и затяните их
с требуемым усилием.
- Присоедините шланги системы вентиляции картера и закрепите
их хомутами.
- Установите впускные воздуховоды и корпус воздухоочистителя.
|
|
Двигатели 1.7 л DOHC
|
|

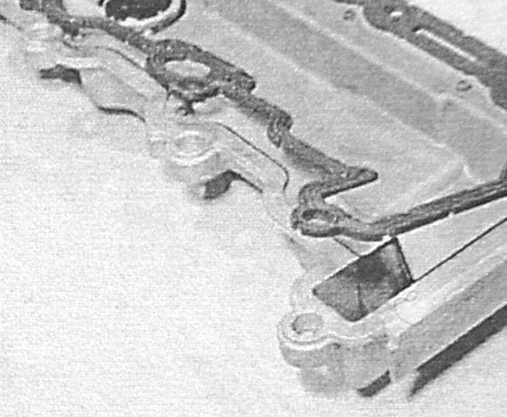

- Удостоверьтесь в абсолютности чистоты и сухости сопрягаемых
поверхностей, уложите в канавку крышки уплотнительную прокладку.

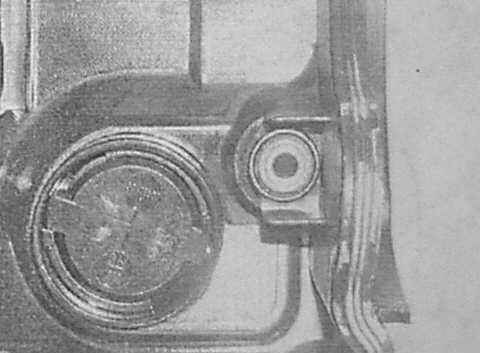

Проверьте состояние уплотнительного кольца в нижней части крышки,
в случае необходимости произведите замену.
|
|

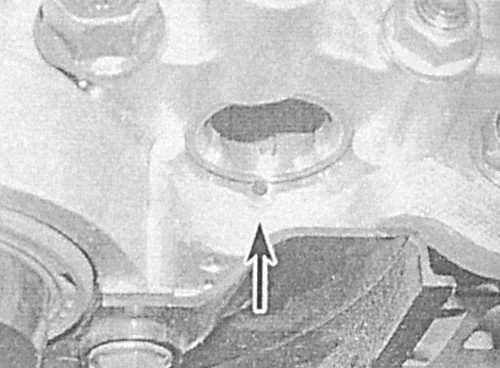

- Смажьте сопрягаемые поверхности герметиком, проследив, чтобы
он не попал в масляное отверстие в правой задней части выпускного
распределительного вала. Уплотнения форсунок промаркированы надписями
«UPPER» и «OUTSIDE».
|
|

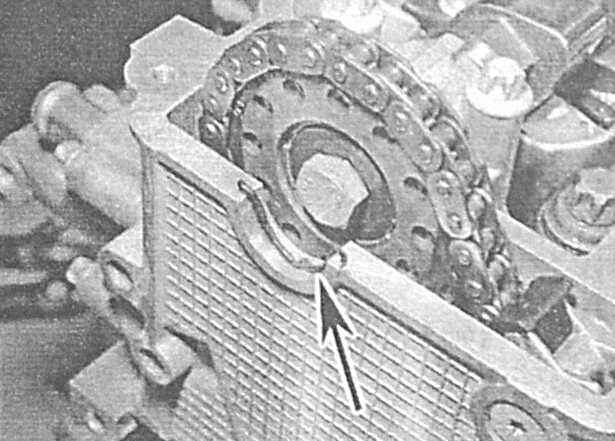

- Аккуратно уложите крышку на свое штатное место, проследив, чтобы
не сместилась уплотнительная прокладка. Установите верхнюю секцию
крышки привода ГРМ. Вверните болты крепления крышки газораспределительного
механизма и затяните их с требуемым усилием.
|
- Дальнейшая установка производится в порядке обратном порядку
снятия компонентов, — обратите внимание на следующие моменты:
- Все болты должны затягиваться строго с требуемым усилием;

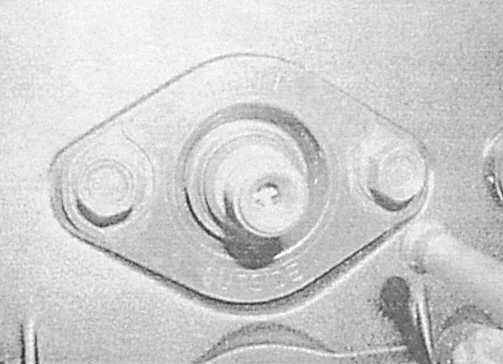

- Наружные уплотнения форсунок промаркированы надписями «UPPER»
(верхнее) и «OUTSIDE» (наружное), — установите уплотнения,
проследив, чтобы они оказались надетыми на конусы форсунок;
- После запуска двигателя внимательно осмотрите его на предмет
выявления признаков развития утечек.
|
|
|
Двигатели 2.0 л
|
|
- Удостоверьтесь в абсолютности чистоты и сухости сопрягаемых
поверхностей, уложите в канавку крышки уплотнительную прокладку.
|
|

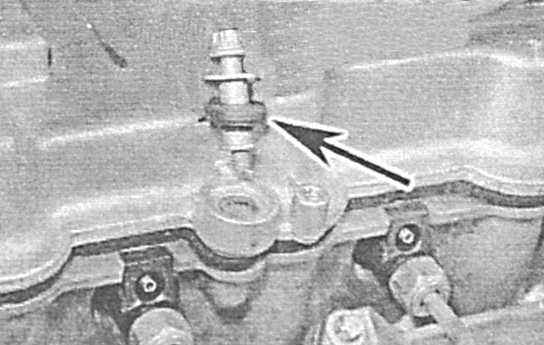

- Наденьте уплотнительные шайбы на болты крепления крышки. Установите
болты на крышку, проследив за фиксацией нижними плечиками их головок
уплотнительных шайб.
|

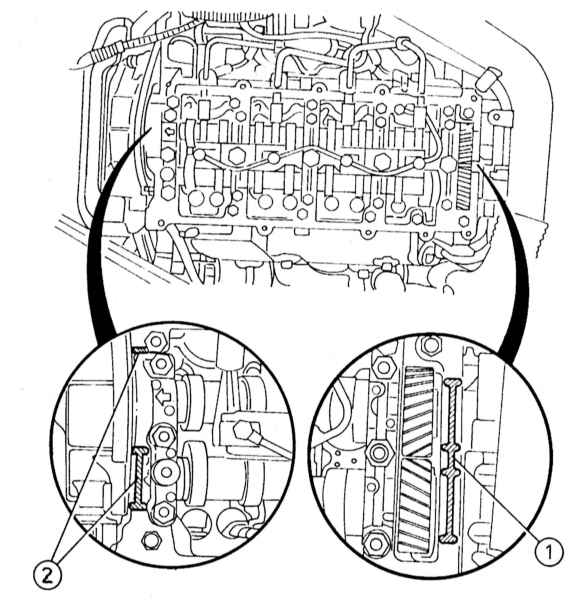

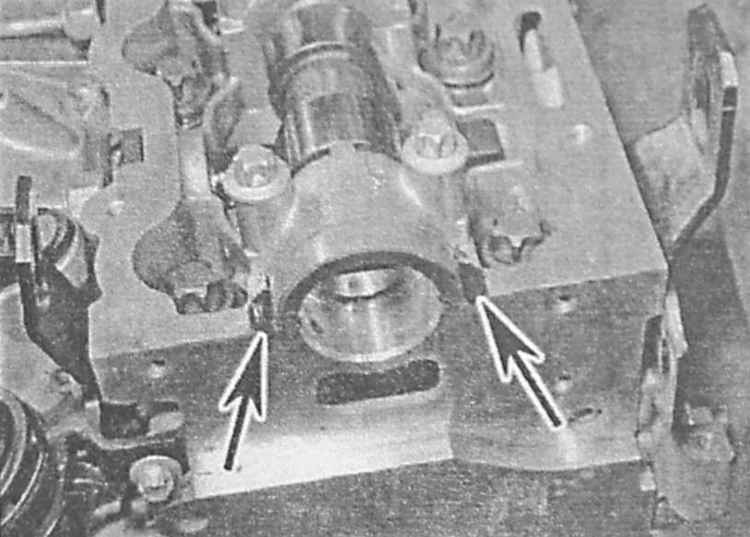

- Смажьте герметиком полукруглый вырез в правой части сопрягаемой
поверхности головки цилиндров и с обеих сторон крышки левого подшипника.
|
|
- Аккуратно уложите крышку на место, вверните и от руки затяните
все крепежные болты.
- Затяните все крепежные болты с требуемым усилием.
- Подсоедините к своим штуцерам вакуумные шланги, закрепите в
фиксаторах электропроводку. Подсоедините к задней части крышки
шланг PCV.
- На моделях с низконапорным турбонаддувом установите впускной
воздуховод и воздушную трубку, — не забудьте заменить уплотнительное
кольцо. Проследите за надежностью затягивания хомутов и фиксаторов.
На моделях с высоконапорным турбонаддувом установите на место
рукав, соединяющий турбокомпрессор с интеркулером. Проследите
за надежностью затягивания крепежа.
- На всех моделях установите пластиковую крышку и надежно затяните
болты ее крепления. На моделях Zafira установите на место уплотнение
двигательного отсека и панель переднего обтекателя.
|
|
|
|
