- Снимите зубчатое колесо распределительного вала (см.
Снятие
и установка натяжителя ремня и зубчатых колес привода ГРМ (двигатели
1.7 л). Снимите крышку газораспределительного механизма (см.
Снятие и установка крышки газораспределительного

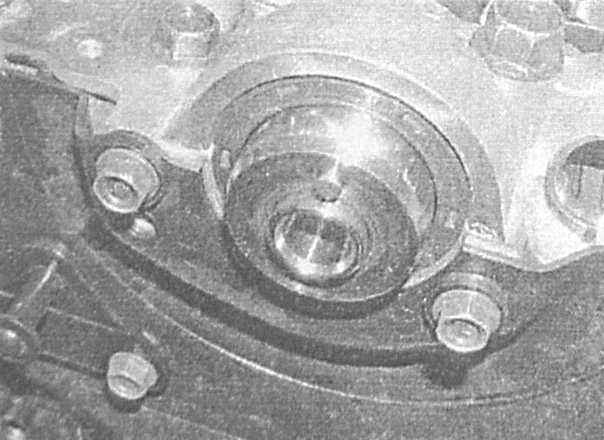

механизма). Выверните два болта крепления задней крышки газораспределительного
ремня к корпусу газораспределительного механизма.
|
|
- Снимите топливные форсунки (см. Главу
Системы
питания и выпуска).
|

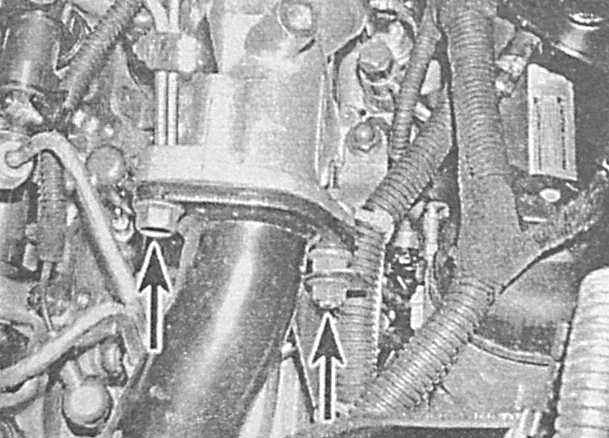

- Выверните болты крепления воздушного рукава турбокомпрессора
и снимите кронштейн с левой задней части корпуса газораспределительного
механизма и впускного трубопровода. Отпустите фиксаторы и отделите
рукав от впускного воздуховода.
|
|

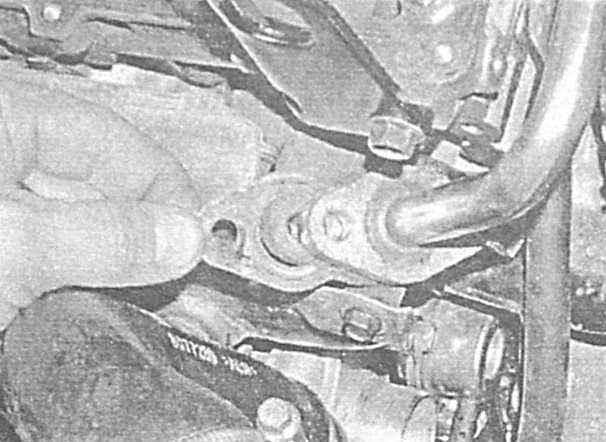

- Выверните болты крепления трубки системы рециркуляции отработавших
газов (EGR) к выпускному коллектору — не забудьте про уплотнительную
прокладку.
|
|

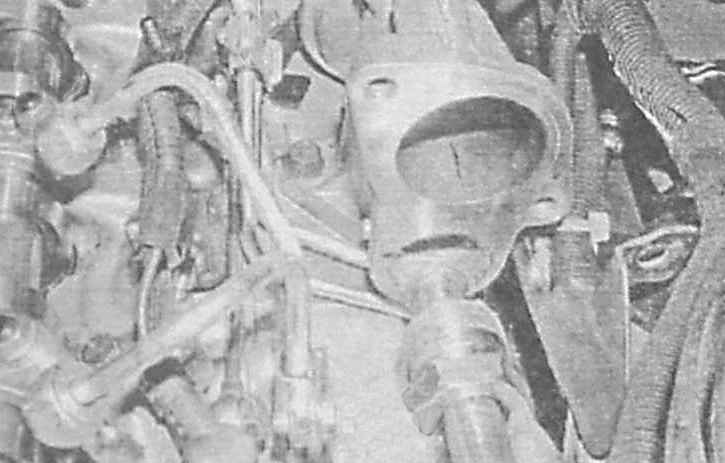

- Отпустите большой штуцерный разъем, отсоедините трубку от клапана
EGR и снимите ее с двигателя. Теперь можно произвести снятие с
корпуса газораспределительного механизма левого заднего подъемного
рыма силового агрегата.
|
|

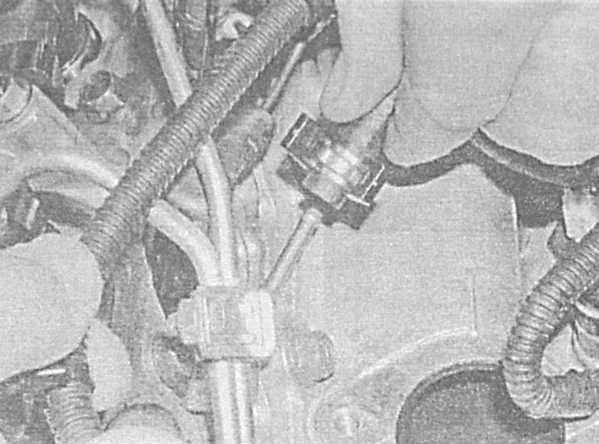

- Отсоедините от трубки шланг возврата топлива. Рассоедините разъемы
электропроводки отопителя.
|
|

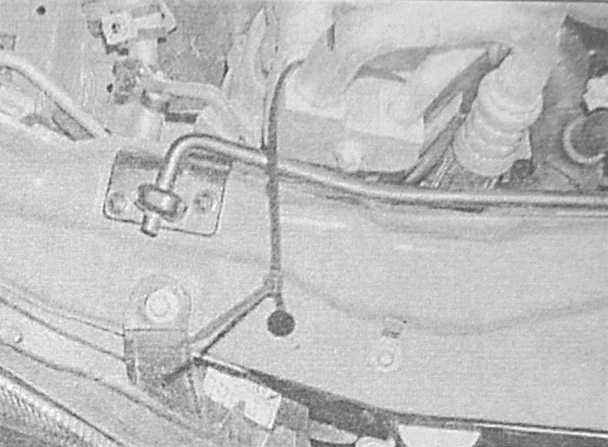

- Высвободите рефрижераторные линии системы кондиционирования
воздуха из фиксаторов на правом брызговике. Отсоедините электропроводку
и выверните три болта крепления компрессора кондиционера к опорному
кронштейна. Отделите компрессор от двигателя и подвяжите его в
стороне к панели передка.
|
|

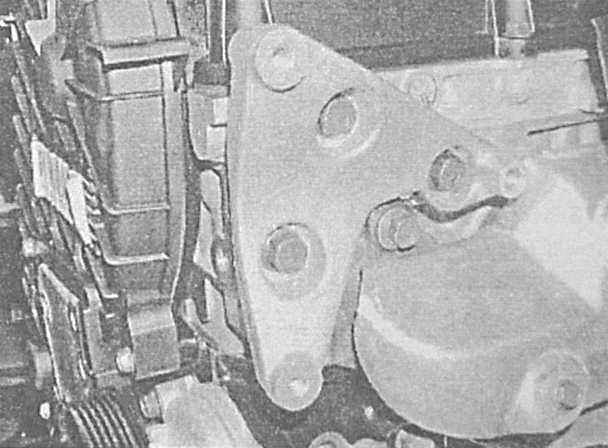

- Выверните три крепежных болта и снимите опорный кронштейн компрессора.
|
|

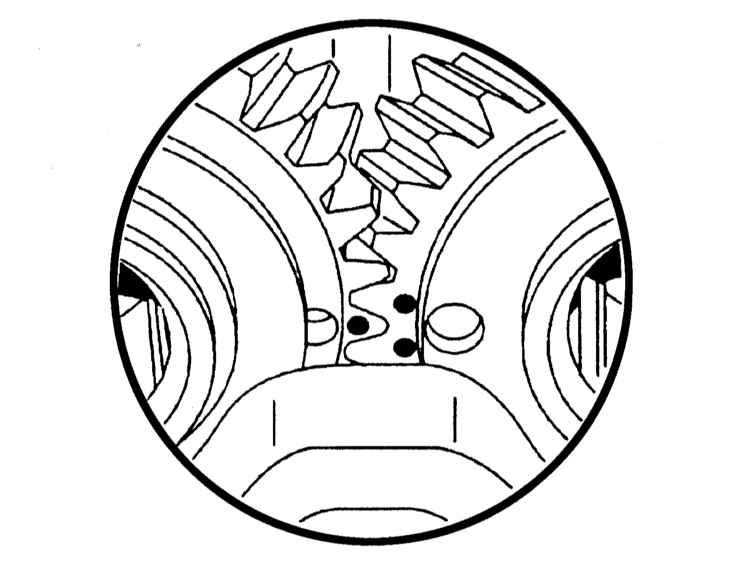

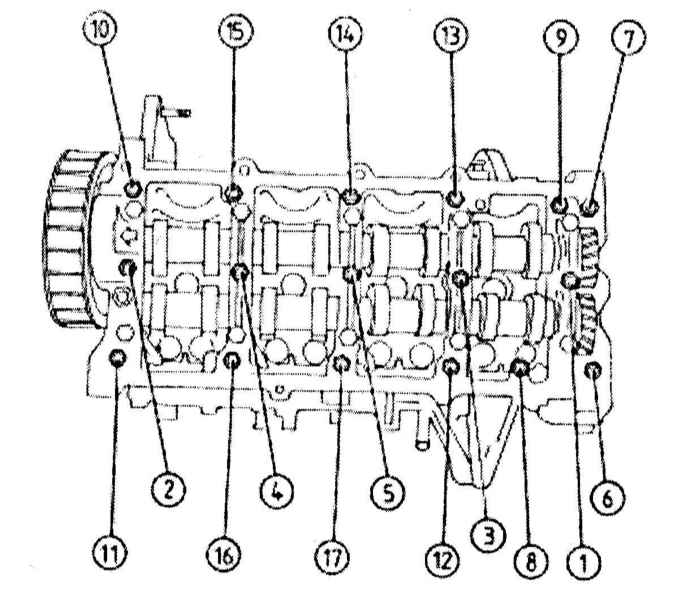

- Действуя в строго определенной последовательности, постепенно,
по пол-оборота за подход, ослабьте болты крепления корпуса газораспределительного
механизма.
|
|

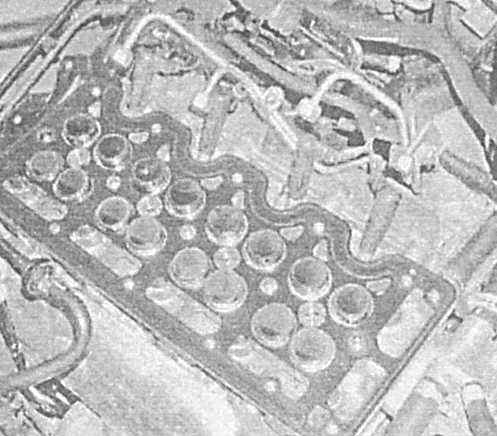

- Выверните крепежные болты и снимите корпус газораспределительного
механизма и ее уплотнительную прокладку.
|
|
