18.18. Регуляторы тормозных сил (пропорциональные клапаны)

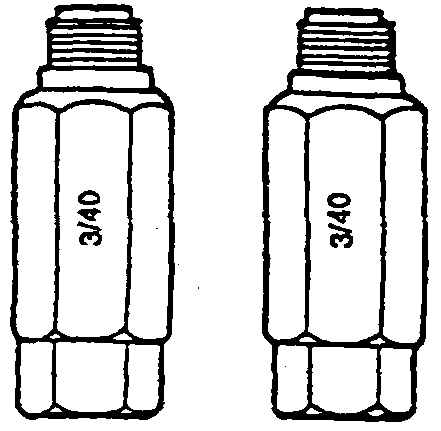

Маркировка пропорциональных клапанов

Снять или отсоединить

Предупреждение

Поскольку клапаны отрегули рованы попарно, они подлежат замене только в комплекте.

Заменить крышку 1 бачка с датчиком уровня на обычную резьбовую крышку, чтобы сигнализатор на приборной доске не включался.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Трубопроводы от пропорциональных клапанов 10.

2. Вывернуть клапаны 10 из корпуса 5 главного цилиндра.

Установить или присоединить

Предупреждение

Перед монтажом клапанов 10 следует убедиться в том, что они имеют одинаковую маркировку корпусов, рис. Маркировка пропорциональных клапанов.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Ввернуть клапаны 10в корпус 5. Затянуть клапаны 10 моментом 20–25 Нм.

2. Трубопроводы к клапанам 10. Затянуть штуцеры трубопроводов моментом 12–18 Нм. (При проверке 16 Нм).

3. Удалить воздух из гидропривода.

4. Проверить герметичность гидропривода.

5. Проверить уровень тормозной жидкости.

6. Снять технологическую крышку и установить на бачок крышку с датчиком уровня.
