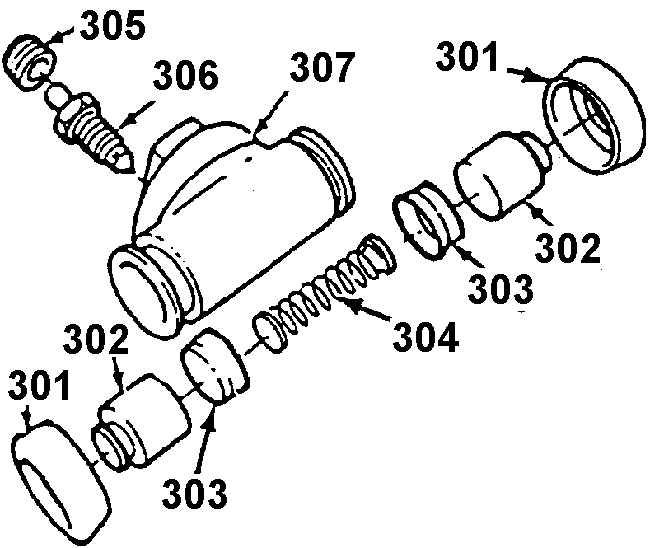

18.33. Ремонт колесного цилиндраКолесный цилиндр
|
|
301. ЗАЩИТНЫЙ ЧЕХОЛ
302. ПОРШЕНЬ
303. УПЛОТНЕНИЕ
304. РАЗЖИМНАЯ ПРУЖИНА
305. КОЛПАЧОК КЛАПАНА
306. КЛАПАН ДЛЯ УДАЛЕНИЯ ВОЗДУХА
307. КОЛЕСНЫЙ ЦИЛИНДР |
Разобрать
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Демонтировать колесный цилиндр 307 с опорного
диска.
|
| 2. Защитные чехлы 301.
|
| 3. Поршни 302 и уплотнения 303.
|
| 4. Разжимную пружину 304.
|
| 5. Колпачок 305 и клапан 306 для удаления воздуха.
|
|
Проверить
| ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Зеркало колесного цилиндра и поршни 302
на наличие:
– царапин;
– вмятин;
– следов коррозии;
– следов износа. |
| 2. Удалить с помощью мягкой безворсовой ткани
легкие следы коррозии с зеркала цилиндра. Если следы коррозии удалить
не удается, заменить колесный цилиндр.
|
|
Очистить
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Промыть все детали спиртом или свежей тормозной
жидкостью.
|
| 2. Высушить детали струей сжатого воздуха, не
содержащего масла.
|
| 3. Перед сборкой смазать зеркало цилиндра,
поршни, уплотнения свежей тормозной жидкостью.
|
|
Собрать
Предупреждение
 Перед сборкой нанести
тонкий слой пасты для тормозных цилиндров на зеркало цилиндра и все новые резиновые
детали (кроме защитных чехлов).
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Ввернуть клапан 306 и надеть колпачок 305.
|
| 2. Вставить пружину 304.
|
| 3. Уплотнения 303 и поршни 302.
|
| 4. Защитные чехлы 301.
|
| 5. Проверить свободное перемещение поршней 302
в цилиндре.
|
| 6. Закрепить колесный цилиндр на тормозном опорном
диске 4.
|
|
|
