21. Электрооборудование

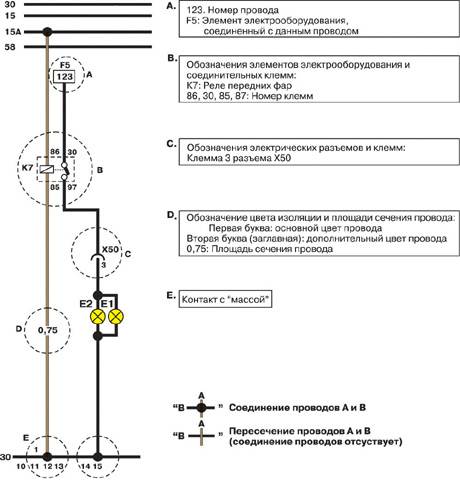

Условные обозначения электрических схем

Пример:

Е1: Левая передняя фара

Е2: Правая передняя фара

К7: Реле передних фар

"30": Положительный провод аккумуляторной батареи ( )

"15": Провод питания системы зажигания

"15А": Провод питания системы зажигания (в отличие от провода 15 напряжение питания отсутствует при включении стартера)

"58": Провод питания приборов освещения
