18.22. Колодки и накладки

Снять или отсоединить

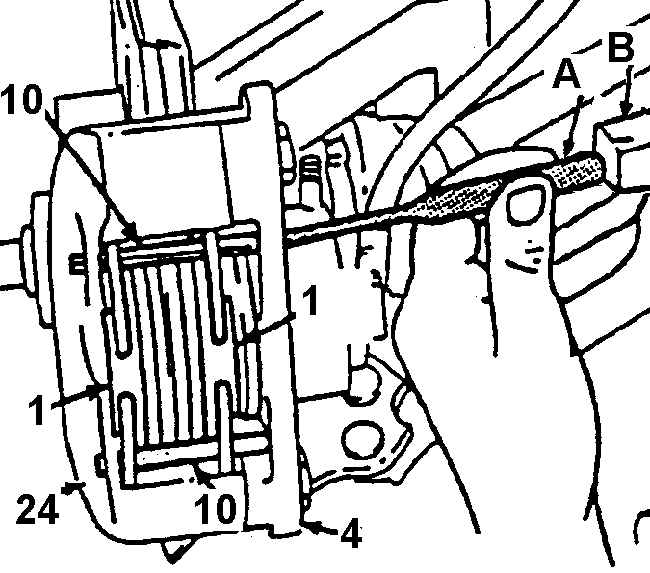

Демонтаж штифтов

А. БОРОДОК
В. МОЛОТОК

1. РАЗЖИМНЫЕ ПРУЖИНЫ
4. ВНУТРЕННЯЯ ЧАСТЬ КОРПУСА СУППОРТА
10. ШТИФТЫ
24. НАРУЖНАЯ ЧАСТЬ КОРПУСА СУППОРТА

Перед началом работ поднять и закрепить автомобиль должным образом.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Передние колеса.

Предупреждение

Для замены колодок или техобслуживания тормозного диска демонтировать тормозную скобу не требуется.

2. Штифты 10 из отверстий скобы с помощью бородка и молотка. Штифты вынимают ударами молотка с внутренней стороны скобы.

3. Разжимные пружины.

Предупреждение

Пружины находятся в сжатом состоянии, могут выскочить. Следует быть осторожным при демонтаже штифтов.

4. Колодки из скобы.

4а. Вынуть наружную колодку.

4б. Отжать поршень и вынуть внутреннюю колодку.

Установить или присоединить

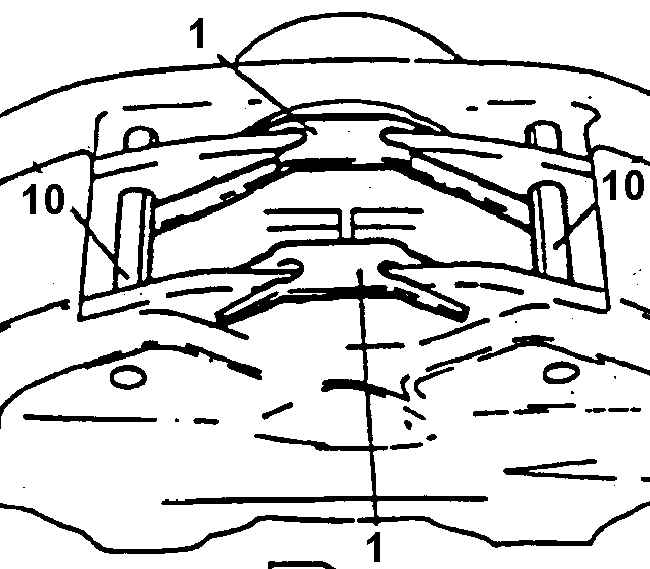

Монтаж штифтов и разжимных пружин

1. РАЗЖИМНЫЕ ПРУЖИНЫ
10. ШТИФТЫ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Тормозные колодки в скобу. Датчик износа накладок должен располагаться сверху на внутренней колодке.
Предупреждение
В комплект запасных частей входят три вида колодок: левая внутренняя, правая внутренняя и две одинаковые наружные колодки. При монтаже датчики износа накладок должны располагаться наверху внутренних колодок. Ошибки при монтаже колодок приведут к снижению работоспособности тормозной системы и уменьшению безопасности автомобиля.

2. Верхний штифт. Монтируется с наружной стороны скобы.

3. Разжимные пружины. Завести длинные концы пружин под штифты.

4. Нижний штифт. Монтируется с наружной стороны скобы. Необходимо убедиться, что длинные концы пружин находятся под штифтами.

5. Передние колеса.

6. Опустить автомобиль.
