18.9. Тормозные шланги (задние)

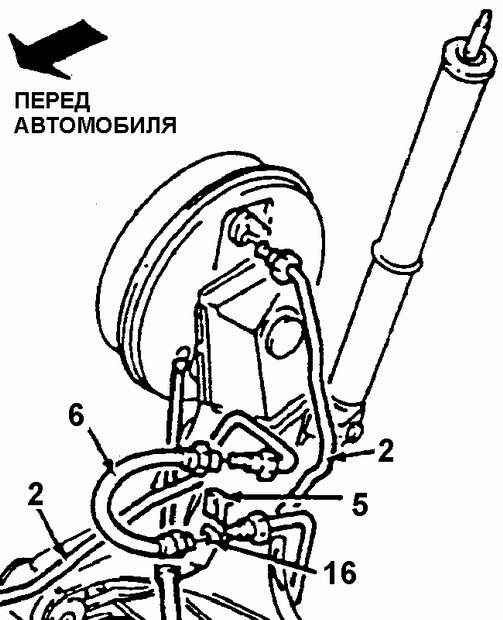

Шланг заднего правого тормоза

2. ТОРМОЗНОЙ ТРУБОПРОВОД 5. ЗАПОРНАЯ ПЛАСТИНА 6. ШЛАНГ 16. КРОНШТЕЙН

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднять автомобиль. 2. Тормозные трубопроводы от шлангов. 3. Обе запорные пластины 5. 4. Тормозной шланг 6 от кронштейна 16.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Новый тормозной шланг, правильно вставив его плоским срезом в отверстие кронштейна. При монтаже штуцера шланга в кронштейне не перекручивать шланг. 2. Тормозной трубопровод к шлангу. Затянуть крепление шланга к кронштейну моментом 12–18 Нм (при проверке 16 Нм). 3. Запорную пластину. 4. Опустить автомобиль. 5. Удалить воздух из системы. 6. Проверить герметичность системы.
