18.24. Тормозной диск

Снять или отсоединить

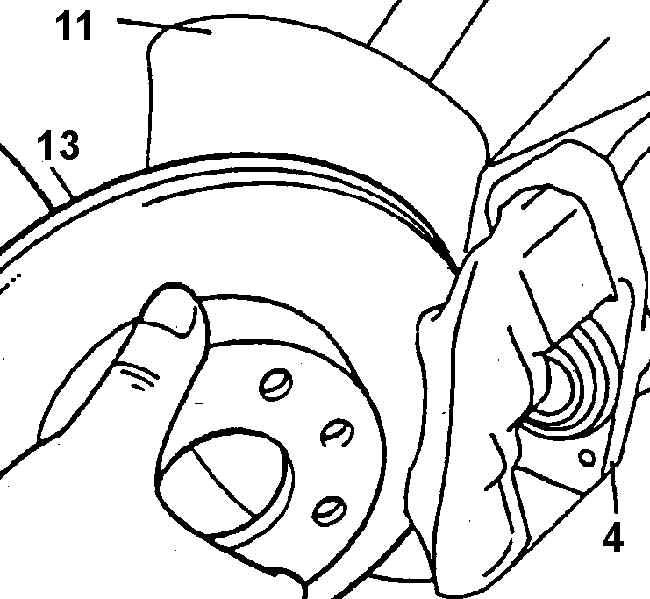

Демонтаж тормозного диска

4. ВНУТРЕННЯЯ ЧАСТЬ КОРПУСА СУППОРТА
11. ЩИТОК
13. ТОРМОЗНОЙ ДИСК

Предупреждение

Для демонтажа тормозного диска не требуется снимать скобу дискового тормоза.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Тормозные колодки.

2. Стопорный винт 17.

3. Диск 13.

3а. Немного наклонить тормозной диск 13 и вывести его край из скобы. При необходимости слегка отвести скобу наружу.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Тормозной диск 13 и стопорный винт 17.

Предупреждение

Для того чтобы обеспечить одинаковые тормозные силы на правом и левом колесах, качество поверхностей трения тормозных дисков должно быть идентичным. По этой причине следует всегда заменять одновременно оба тормозных диска.

2. Тормозные колодки.
