18.45. Гибкая проводка ДУС заднего колеса

Электрический разъем ДУС заднего колеса

524. ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ ДУС ЗАДНЕГО КОЛЕСА
581. КУЛАК ЗАДНЕЙ ПОДВЕСКИ

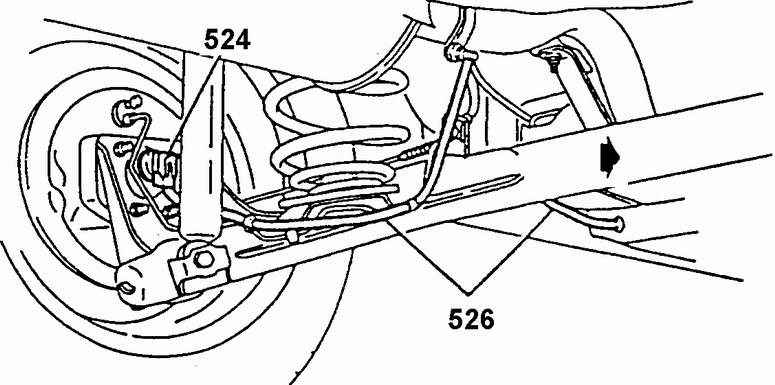

Гибкая проводка ДУС левого заднего колеса

524. ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ ДУС ЗАДНЕГО КОЛЕСА
525. ГИБКАЯ ПРОВОДКА ДУС ЛЕВОГО ЗАДНЕГО КОЛЕСА

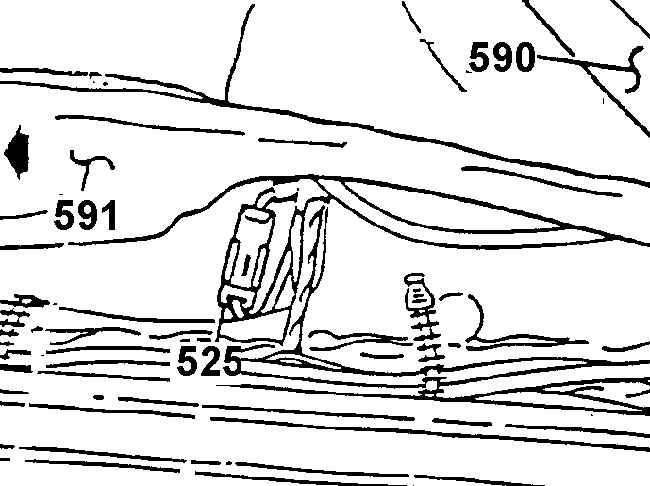

Расположение электрического разъема ДУС левого заднего колеса

525. ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ ГИБКОЙ ПРОВОДКИ ДУС ЛЕВОГО ЗАДНЕГО КОЛЕСА
590. ПОДУШКА ЗАДНЕГО СИДЕНЬЯ
591. НАПОЛЬНЫЙ КОВРИК

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отрицательный провод аккумуляторной батареи.

2. Вывернуть четыре винта и снять накладку порога. Приподнять напольный коврик для доступа к электрическому разъему гибкой проводки ДУС.

3. Электрический разъем гибкой проводки ДУС заднего колеса, рис. Расположение электрического разъема ДУС левого заднего колеса.

4. Поднять и должным образом закрепить автомобиль.

5. Электрический разъем ДУС заднего колеса, рис. Электрический разъем ДУС заднего колеса.

6. Резиновую втулку гибкой проводки и вытянуть проводку через отверстие кузова, рис. Гибкая проводка ДУС левого заднего колеса.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Гибкую проводку ДУС заднего колеса и закрепить резиновую втулку.

2. Электрический разъем ДУС заднего колеса.

3. Опустить автомобиль.

4. Электрический разъем гибкой проводки ДУС.

5. Установить на место накладку порога.

6. Отрицательный провод аккумуляторной батареи.
