13.7. Муфта рулевого вала

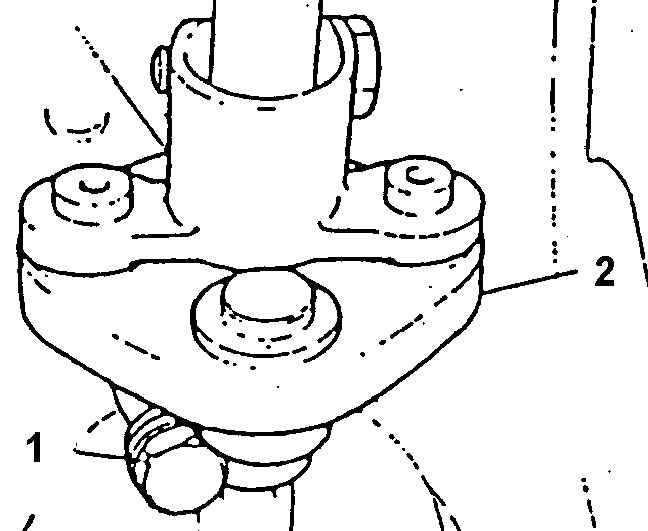

Муфта рулевого вала

1. СТЯЖНОЙ БОЛТ
2. МУФТА В СБОРЕ

Муфта рулевого вала и уплотнительный чехол

1. СТЯЖНОЙ БОЛТ МУФТЫ – МОМЕНТ ЗАТЯЖКИ 25 Нм
2. МУФТА
3. УПЛОТНИТЕЛЬНЫЙ ЧЕХОЛ ОТВЕРСТИЯ ПЕРЕДНЕГО ЩИТА КУЗОВА

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Стяжной болт 1.

2. Муфту 2.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Муфту 2 на вал-шестерню.

2. Стяжной болт 1. Затянуть болт крепления муфты рулевого вала моментом 25 Нм.
