13.23. Втулки шарниров рулевых тяг

Снять или отсоединить

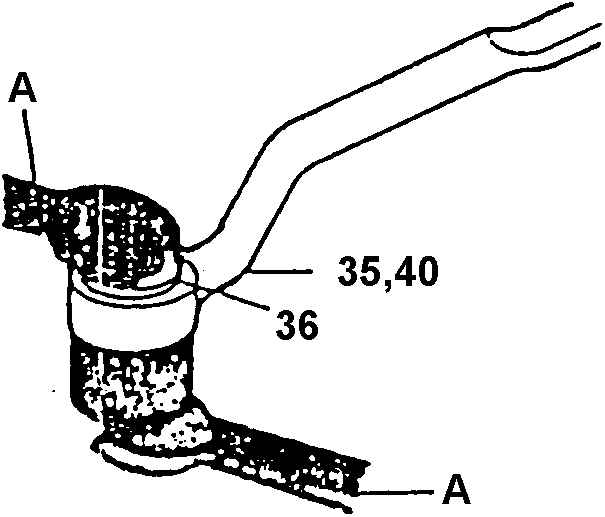

Демонтаж втулки из головки рулевой тяги

А. ГАЕЧНЫЙ КЛЮЧ

35, 40. РУЛЕВАЯ ТЯГА
36. ВТУЛКА ШАРНИРА ТЯГИ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Рулевые тяги.

2. Демонтировать втулки 36 из головок тяг 35 и 40.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Нанести тонкий слой консистентной смазки на втулки 36.

2. Установить втулки 36 в головки тяг 35 и 40.

3. Рулевые тяги.
