13.25. Уплотнительный чехол

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Рулевой механизм в сборе. См. рис. Реечный рулевой механизм с гидравлическим усилителем.

2. Муфту в сборе.

3. Уплотнительный чехол 3 с картера 55 рулевого механизма.

Установить или присоединить

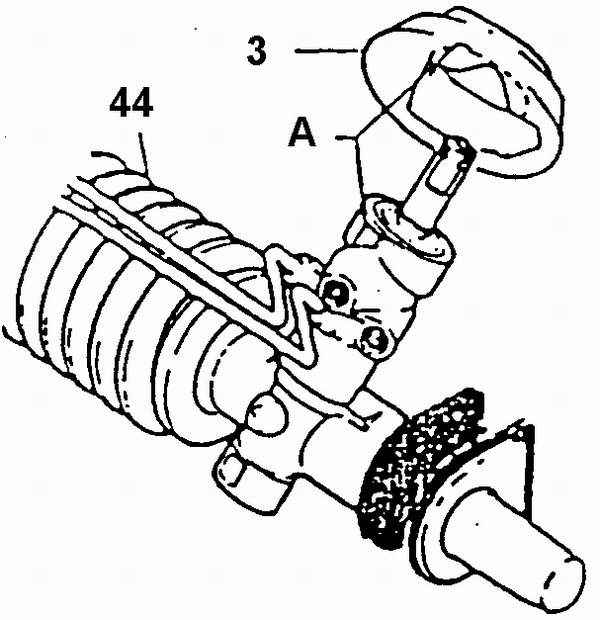

Монтаж уплотнительного чехла

А. ВЫРЕЗ

3. УПЛОТНИТЕЛЬНЫЙ ЧЕХОЛ
44. КОЖУХ КАРТЕРА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Развернуть чехол 3 вырезом к картеру 55 рулевого механизма.

2. Чехол 3 на картер.

3. Муфту 2 в сборе на хвостовик золотника распределителя. Затянуть болт клеммового соединения муфты моментом 40 Нм.

4. Рулевой механизм в сборе на автомобиль.
