13.11. Рейка

Снять или отсоединить

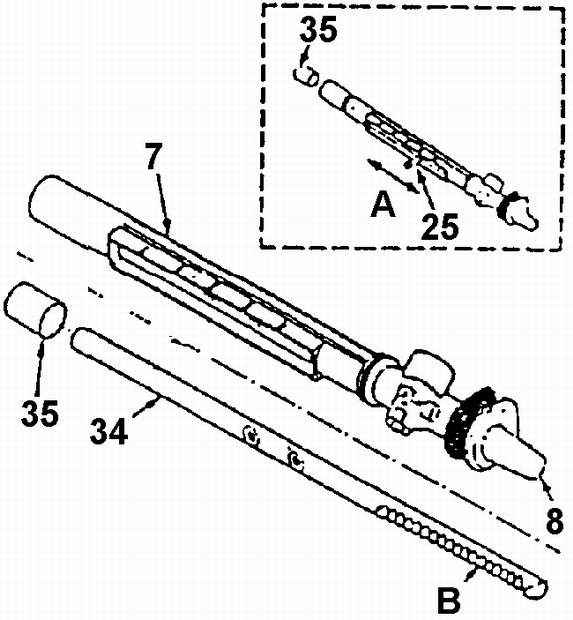

Демонтаж рейки

А. ДВИЖЕНИЕМ РЕЙКИ ВЫПРЕССОВАТЬ ИЛИ ВЫБИТЬ ЗАГЛУШКУ ИЗ КАРТЕРА
В. НАНЕСТИ НА ЗУБЬЯ РЕЙКИ ЛИТИЕВУЮ КОНСИСТЕНТНУЮ СМАЗКУ

7. КАРТЕР РУЛЕВОГО МЕХАНИЗМА
8. ЗАГЛУШКА КАРТЕРА (ЛЕВАЯ)
34. РЕЙКА
35. ЗАГЛУШКА КАРТЕРА (ПРАВАЯ)

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Ввернуть в отверстие рейки 34 болт крепления рулевой тяги. Движением рейки опрессвоать или выбить заглушку 35 картера 7.

2. Вывернуть болт. Вынуть рейку 34 из картера 7.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Нанести на зубья рейки литиевую консистентную смазку.

2. Вставить рейку 34 в картер 7.

3. Установить на место заглушку 35 отверстия картера.
