13.13. Направляющая втулка рейки

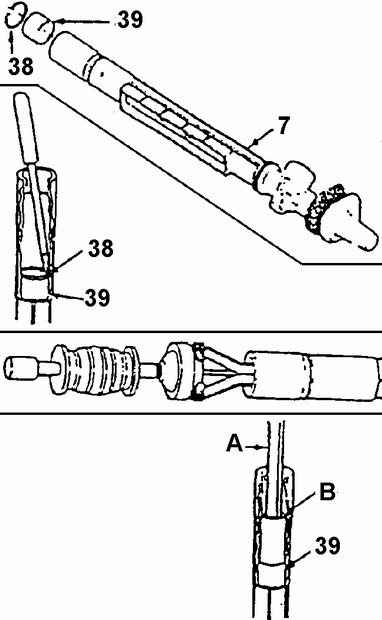

Направляющая втулка рейки и пружинное кольцо

А. ШТОК ПРЕССА
В. ПОДХОДЯЩАЯ ВТУЛКА

7. КAPTEP
38. ПРУЖИННОЕ КОЛЬЦО
39. НАПРАВЛЯЮЩАЯ ВТУЛКА РЕЙКИ

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Внутреннее пружинное кольцо 38 с помощью съемника колец.

2. Направляющую втулку 39 с помощью ручного ударника.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Направляющую втулку 39 с помощью ручного ударника.

2. Внутреннее пружинное кольцо 38.
