13.12. Игольчатый подшипник

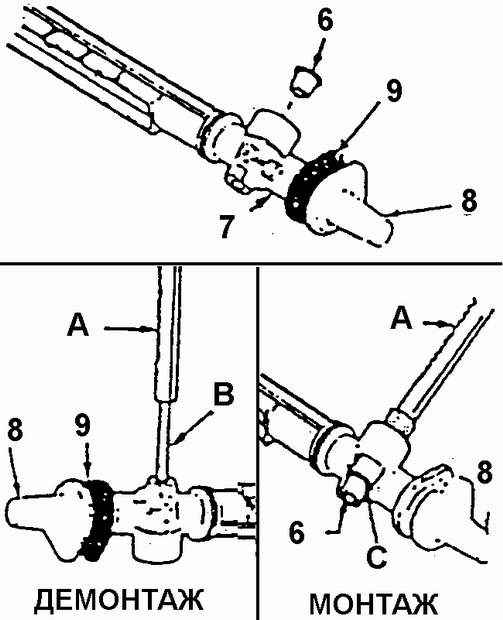

Демонтаж и монтаж игольчатого подшипника

В. БОРОДОК
С. ПОДШИПНИК ДОЛЖЕН БЫТЬ УТОПЛЕН В ГНЕЗДЕ ДО УПОРА

6. ИГОЛЬЧАТЫЙ ПОДШИПНИК
7. КАРТЕР РУЛЕВОГО МЕХАНИЗМА
8. ЗАГЛУШКА КАРТЕРА (ЛЕВАЯ)
9. РЕЗИНОВАЯ МОНТАЖНАЯ ВТУЛКА

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

Демонтировать игольчатый подшипник 6 помощью бородка и пресса.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

Игольчатый подшипник 6 с помощью пресса и монтажного приспособления.

Предупреждение

Убедиться в том, что подшипник утоплен в монтажное гнездо до конца.
