13.24. Муфта рулевого вала

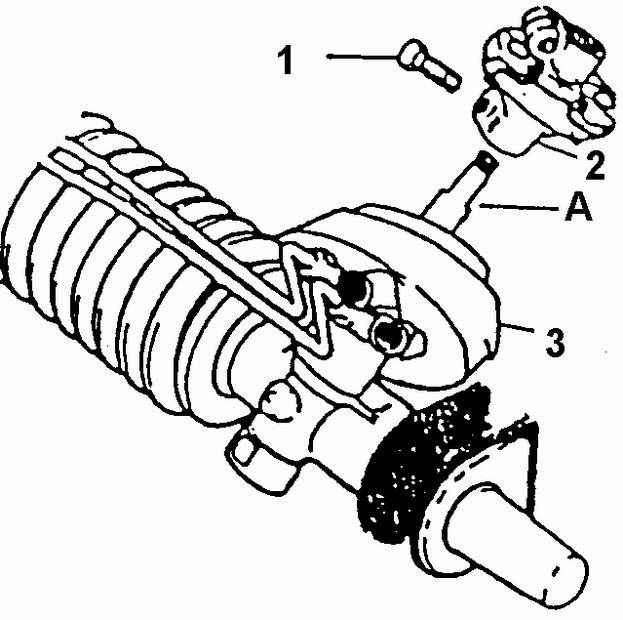

Муфта рулевого вала

А. ХВОСТОВИК ЗОЛОТНИКА

1. СТЯЖНОЙ БОЛТ МУФТЫ
2. МУФТА
3. УПЛОТНИТЕЛЬНЫЙ ЧЕХОЛ ОТВЕРСТИЯ ПЕРЕДНЕГО ЩИТА КУЗОВА

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Рулевой механизм в сборе. См. рис. Реечный рулевой механизм с гидравлическим усилителем.

2. Вывернуть стяжной болт 1.

3. Снять муфту 2 с хвостовика золотника распределителя.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Муфту 2 на хвостовик золотника распределителя.

2. Ввернуть стяжной болт 1. Затянуть болт клеммового соединения муфты моментом 40 Нм.

3. Рулевой механизм в сборе на автомобиль.
