2.1. Система смазки

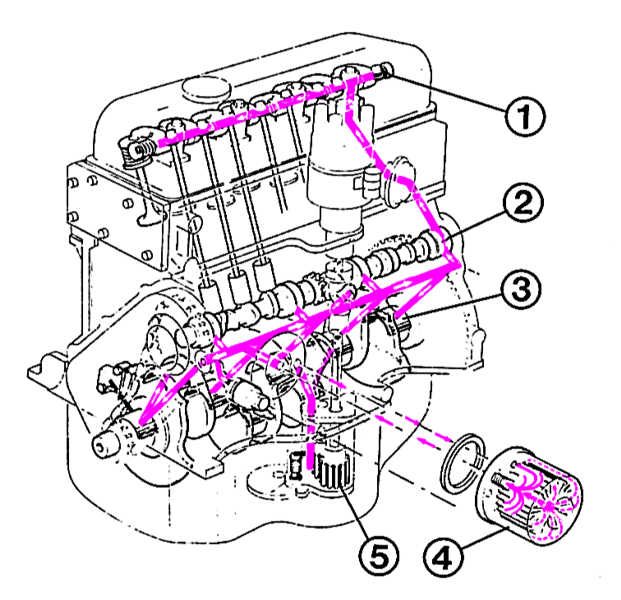

Система смазки F-двигателя выглядит так же, как у изображенного на этом рисунке C-двигателя

1 — ось клапанного рычага; 2 — распределительный вал; 3 — коленчатый вал;	4 — масляный фильтр; 5 — масляный насос с маслоприемным патрубком.

В двигателе масло необходимо для смазки узлов, подшипников и трущихся поверхностей. Масло подается в эти места под давлением. Для этого масляный насос всасывает масло через армированный маслоприемный патрубок и направляет его в масляный фильтр. Если фильтр загрязнен или не был своевременно заменен, начинает работать предохранительный клапан. При его открытии фильтр исключается из схемы движения масла. Нефильтрованное масло сильно увеличивает износ подшипников. Из фильтра масло через главную масляную магистраль, где установлен датчик давления масла, и далее через каналы в корпусе двигателя поступает к точкам смазки коленчатого и распределительного вала. От коленчатого вала масло подается к отдельным подшипникам шатуна. Затем смазка через масляные каналы попадает в поддон масляного картера и оттуда снова забирается масляным насосом.

Масляный насос

При полном открытии дроссельной заслонки через систему смазки двигателя проходит до 30 л масла в минуту. Привод масляного насоса устроен в зависимости от типа двигателя по-разному:

• на C-двигателе (1,4 л) масляный насос приводится в действие с помощью приводного вала, работающего непосредственно от распределительного вала.
• на F-двигателе (1,7-/1,8 л, 16-клапанный и дизель) масляный насос приводится в действие зубчатым приводным ремнем промежуточного вала. Как на C-двигателе, так же и на F-двигателе масляный насос с маслоприемным патрубком расположен в поддоне масляного картера.
• На Renault 19 установлен масляный насос шестеренчатого типа, у которого две одинаковые шестеренки входа в зацепление при вращении нагнетают масло от поддона картера к местам смазки.

Температура масла

Температура масла имеет важное значение для эффективной работы двигателя. Правда, масляный термодатчик серийно устанавливался только на 16-клапанном Renault 19. По показаниям термодатчика Вы можете следить за изменением теплового режима двигателя. Температура масла измеряется обычно во фланце масляного фильтра или в поддоне картера. В этих местах температура масла наиболее низкая. В поршневых кольцах, например, температура масла может достигать 300 °C. Более опасны слишком низкие, нежели высокие температуры. При температуре ниже 60 °C масло теряет часть своих свойств, что приводит к повышенному износу двигателя. Поэтому не следует сразу после пуска холодного двигателя давать ему более 3500 оборотов в минуту, по крайней мере, до тех пор, пока масло не достигнет температуры 60 °C. При отсутствии масляного термодатчика можно воспользоваться указателем температуры охлаждающей жидкости. При этом следует помнить, что маслу требуется в 2 раза больше времени для достижения рабочей температуры, чем охлаждающей жидкости. Таким образом, масло достигнет температуры около 60 °C лишь после полного прогрева охлаждающей жидкости.

Давление масла

При t~ 80 °C многосоставное масло вязкости СЕЕТ 10 W-30 будет иметь следующие характеристики:

Так как только 16-клапанный Renault 19 оборудован тахометром, проверить приведенные в таблице величины давления на других модификациях Вы сможете только после установки масляного манометра. Если давление масла опускается ниже указанного в таблице минимума, то загорается контрольная лампа давления масла. При слишком высоком давлении, из-за холодного и очень вязкого масла, предохранительный клапан открывает байпас (обводной канал для масла), вследствие чего масло после прохождения масляного насоса возвращается к маслоприемному патрубку.

Если Вы хотите измерить давление масла в Вашем двигателе, то выкрутите датчик давления масла и установите на его место манометр.

Рекомендация: после быстрой езды давление масла на холостом ходу может кратковременно упасть ниже указанных в таблице величин. Это происходит из-за того, что масло становится слишком горячим и вместе с тем очень жидким. При этом может начать мигать контрольная лампа давления масла. При нажатии на педаль газа давление масла возрастает, а контрольная лампа гаснет.
