14. Система зажигания

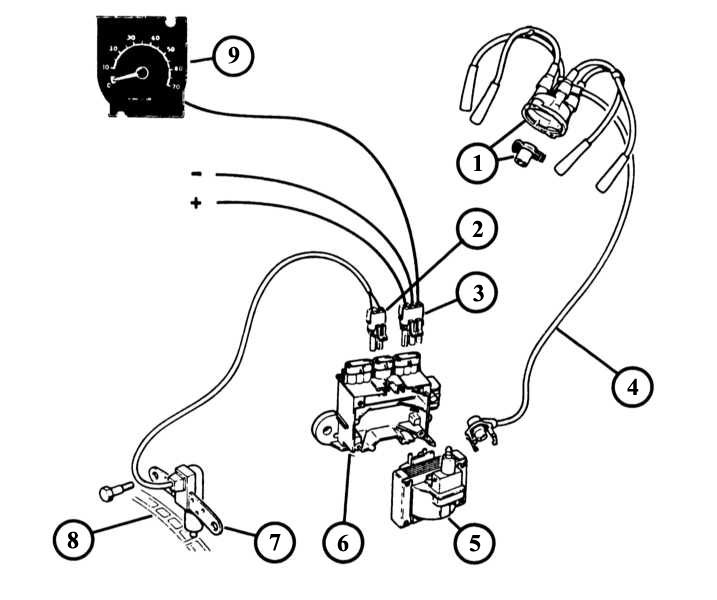

Элементы системы зажигания, расположенные вокруг модуля зажигания

1 — крышка распределителя зажигания с электрическими проводами и ротором распределителя зажигания; 2 — контактное соединение к обмотке датчика импульсов; 3 — контактное соединение для плюса «+», массы «–» и тахометра; 4 — провод высокого напряжения от катушки зажигания;	5 — катушка зажигания; 6 — модуль зажигания; 7 — датчик импульсов; 8 — электромагнитный датчик скорости вращения маховика двигателя.

Распределитель зажигания

Электронные узлы обеспечивают возникновение все оживляющих искр зажигания на бензиновых двигателях Renault 19. Благодаря этому достигается удивительная точность момента зажигания на протяжении всего срока службы двигателя. Однако за распределение искровых разрядов для каждого цилиндра отвечает, как и прежде, старый добрый вращающийся ротор в корпусе распределителя зажигания.

Искровой разряд

Верхняя мертвая точка и момент зажигания

Искровой разряд должен происходить в нужный момент. Эффективнее всего сгорание происходит, если рабочая смесь воспламеняется в тот момент, когда она сжата в тесном пространстве. Такой момент на четырехтактном ДВС наступает по окончании поршнем хода сжатия (2 такт) и перед началом движения вниз (такт рабочего хода 3).

Прежде чем направление движения поршня изменится, он долю секунды находится в неподвижном состоянии в высшей точке своего движения. Эту точку называют «верхняя мертвая точка» (ВМТ).

Раннее зажигание: идеальный для зажигания момент — это момент, при котором поршень начинает движение вниз. Сжатие является наибольшим, и поршень готов к движению вниз от энергии сгорания топлива. Но было бы ошибкой установить момент зажигания точно на ВМТ. Так как рабочей смеси необходимо определенное время (около 1/3000 секунды) для воспламенения и развития полного давления от сгорания. Таким образом, зажигание должно происходить чуть раньше — это называют «раннее зажигание». Поэтому сигнал для возникновения искрового разряда передается еще во время подъема поршня, однако давление сгорания начинает действовать только после прохождения ВМТ.

С увеличением количества оборотов двигателя искра должна проскакивать все раньше и раньше, так как для воспламенения рабочей смеси всегда необходимо одно и то же время. Таким образом, сгорание должно происходить точно в определенное время, а именно, когда поршень снова начнет движение вниз. Скорость сгорания рабочей смеси зависит также от ее состава. При не полностью нажатой педали газа (неполной нагрузке) рабочая смесь в камерах сгорания воспламеняется хуже; поэтому она сгорает медленнее. В этом случае зажигание также должно быть более ранним.

Позднее зажигание: в других ситуациях, наоборот, следует установить момент зажигания более поздним. В этом случае зажигание происходит только тогда, когда поршень уже прошел ВМТ. Оно осуществляется почти во время такта выпуска, что улучшает состав отработанных газов, правда, при этом снижается мощность двигателя. Поэтому позднее зажигание можно считать нормой, если двигатель работает без нагрузки (например, во время качения с возвышенности без нажатия на педаль газа).

Электронное зажигание

Таким образом возникает искра

• Основным принципом зажигания является то, что ток от аккумуляторной батареи проходит через первичную обмотку катушки зажигания.
• Эта обмотка состоит из нескольких витков толстого провода. При воздействии электрического тока вокруг железного стержня в катушке зажигания образуется сильное магнитное поле для воспламенения рабочей смеси.
• Когда поршень в цилиндре приближается к точке, преобразующей воспламенения забранной и сжатой рабочей смеси, а именно к моменту зажигания, подача электрического тока к катушке зажигания прерывается. Это происходит по команде прибора управления в модуле зажигания.
• С выключением электрического тока магнитное поле в катушке зажигания исчезает. При этом происходит следующее: во вторичной обмотке, состоящей из большого количества витков тонкого провода, возникает импульс тока высокого напряжения в нескольких тысяч вольт.
• Это напряжение подается через распределитель зажигания к той свече зажигания, которая (в порядке тактов зажигания) как раз должна сработать. Рабочая смесь воспламеняется, двигатель проворачивается далее. Электрическая цепь замыкается, и цикл повторяется.
