12.26. Снятие и установка компонентов ремней безопасности

На моделях, оборудованных системой натяжения ремней безопасности, прежде чем приступать к работе ознакомьтесь с материалами Раздела Снятие и установка сидений.

Ремни безопасности передних сидений

МОДЕЛИ СЕДАН (SALOON) И ХЭТЧБЭК (HATCHBACK)

СНЯТИЕ

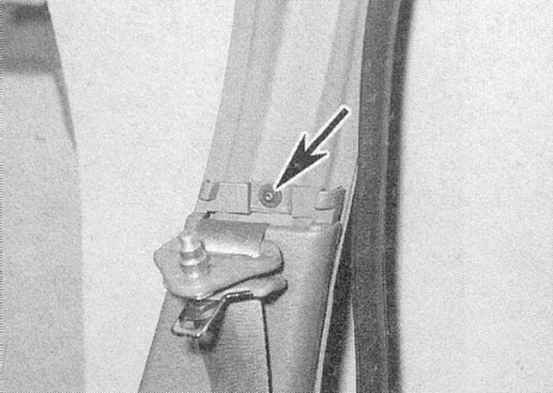

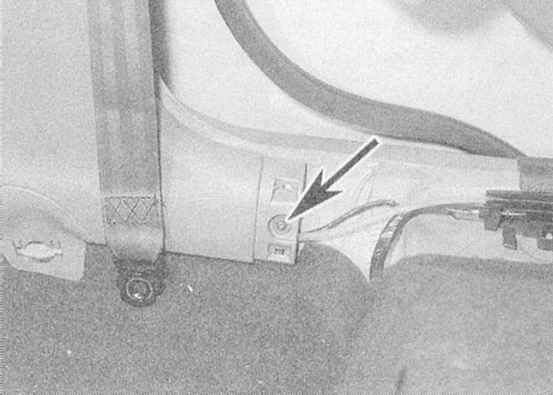

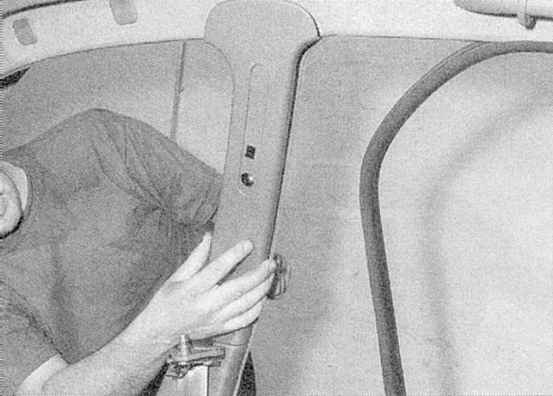

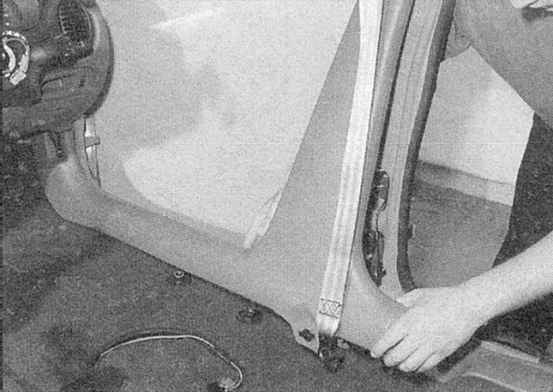

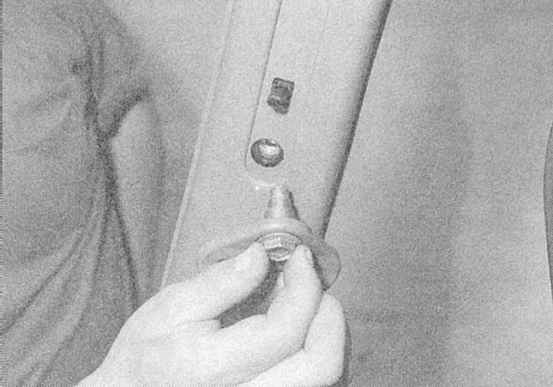

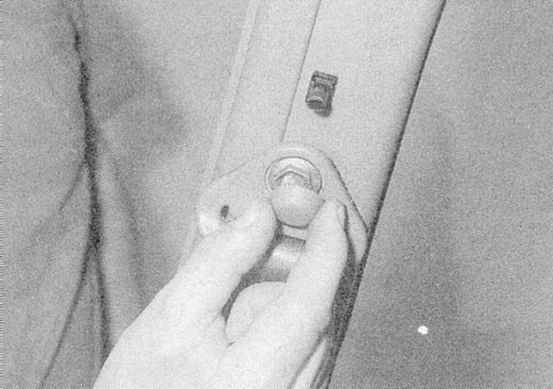

1. Отсоедините отрицательный провод от батареи. 2. С целью обеспечения достаточного свободного пространства, снимите соответствующее переднее сиденье (см. Раздел Снятие и установка сидений). 3. Поддев отверткой с плоским жалом, расчлените внутреннюю и наружную секции кнопки рычага регулировки высоты положения верхнего анкера ремня безопасности путем высвобождения кнопки из фиксаторов (обратитесь к сопроводительной иллюстрации). 4a. Отпустите фиксаторы. 4b. Затем выверните крепежный болт верхней анкерной опоры и отделите ремень безопасности от дверной стойки (обратитесь к иллюстрациям). 5. Высвободите из центральной стойки двери переднюю и заднюю уплотнительные полосы. 6. Отпустите фиксаторы декоративной панели отделки центральной стойки (двигайтесь сверху вниз). Снимите панель (обратитесь к сопроводительной иллюстрации). 7. Снимите декоративную крышку, затем выверните болт нижнего анкера ремня безопасности (обратитесь к сопроводительной иллюстрации). 8. Аккуратно высвободите переднюю часть панели отделки порога задней двери из фиксаторов с целью обеспечения доступа к заднему крепежному винту. В случае необходимости поднимите подушку заднего сиденья и выверните крепежный винт, обеспечив более полное отделение панели (обратитесь к сопроводительной иллюстрации). 9a. Выверните задний крепежный винт. 9b. Выверните верхний крепежный винт. 9c. Начиная с задней части и двигаясь вперед, высвободите из фиксаторов и снимите отделочную панель стойки/порога. Высвободите ремень из панели и снимите последнюю с автомобиля (обратитесь к иллюстрациям). 10. Выверните болт крепления инерционного барабана возвратного устройства и снимите сборку ремня безопасности с автомобиля. 11. В случае необходимости механизм регулировки высоты положения верхнего анкера может быть снят после отдавания его крепежных болтов.

МОДЕЛИ КУПЕ (COUPE)

СНЯТИЕ

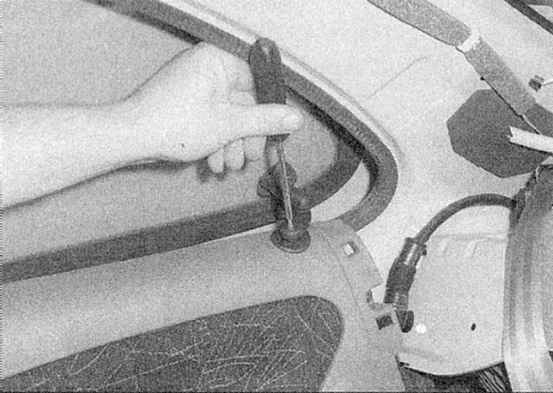

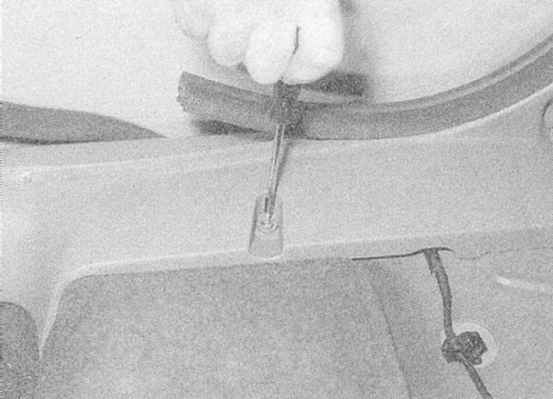

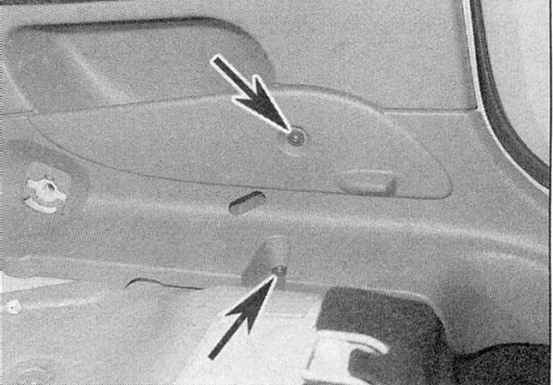

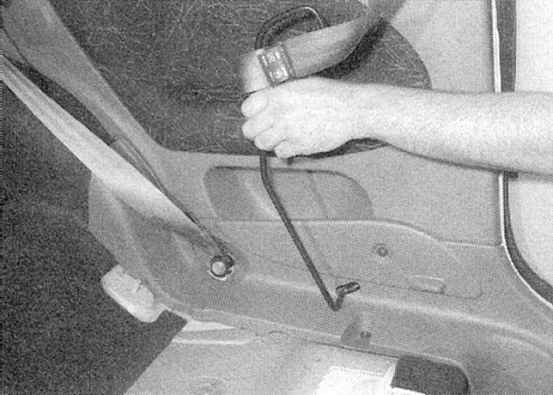

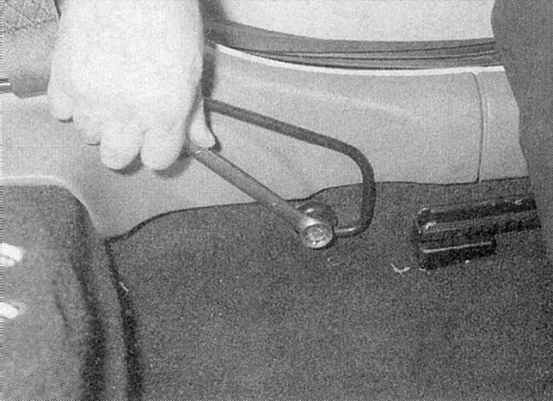

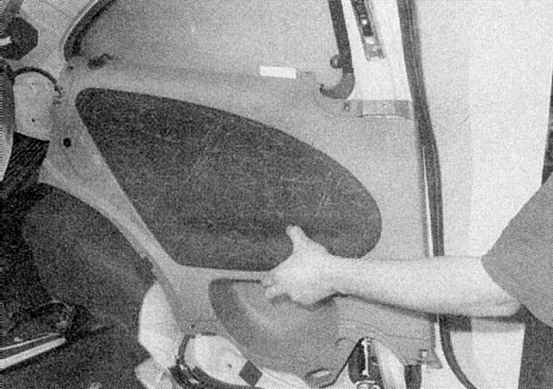

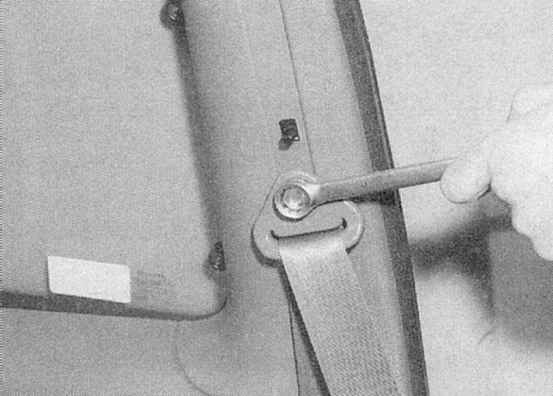

1. Снимите заднее сиденье (см. Раздел Снятие и установка сидений) и сдвиньте вперед до упора переднее. 2a. Снимите декоративную крышку винта крепления нижней анкерной скобы ремня безопасности. Выверните болт. 2b. Отделите скобу от кузовной панели и высвободите ее из петли ремня безопасности (обратитесь к иллюстрациям). 3. Выверните нижний анкерный болт ремня безопасности заднего сиденья, затем высвободите ремень из панели декоративной отделки салона (обратитесь к сопроводительной иллюстрации). 4. Высвободите уплотнительную полосу из проема задней двери автомобиля. 5a. Выверните крепежные винты. 5b. Bысвободите из фиксаторов нижнюю секцию панели боковой отделки заднего сиденья и снимите ее с автомобиля (обратитесь к сопроводительной иллюстрации). 6. Введите отвертку с плоским жалом между внутренней и наружными секциями кнопки рычага регулировки высоты положения верхнего анкера ремня безопасности (обратитесь к сопроводительной иллюстрации). Расчленив секции, снимите кнопку. 7. Снимите декоративную крышку, затем выверните крепежный болт и отсоедините ремень безопасности от верхней анкерной опоры (обратитесь к сопроводительной иллюстрации). 8. Двигаясь сверху вниз, отпустите фиксаторы крепления панели декоративной отделки стойки и снимите панель (обратитесь к сопроводительной иллюстрации). 9. Снимите декоративную отделку задней стойки (см. ниже). 10. Выверните стопорный палец фиксации спинки заднего сиденья из боковой стенки салона автомобиля (обратитесь к сопроводительной иллюстрации). 11. Откройте заднее боковое стекло, затем выверните винт крепления исполнительного штока к электромотору привода открывания стекла (обратитесь к сопроводительной иллюстрации). Осторожно высвободите шток тяги из шпинделя. 12a. Выверните крепежные винты 12b. Отпустите фиксаторы и снимите панель боковой отделки салона, продевая сквозь нее ленту ремня безопасности переднего сиденья (обратитесь к иллюстрациям). 13. Отдайте гайки крепления инерционного барабана возвратного устройства и снимите ремень безопасности с автомобиля (обратитесь к сопроводительной иллюстрации).

Ремни безопасности задних сидений

МОДЕЛИ ХЭТЧБЭК (HATCHBACK)

СНЯТИЕ

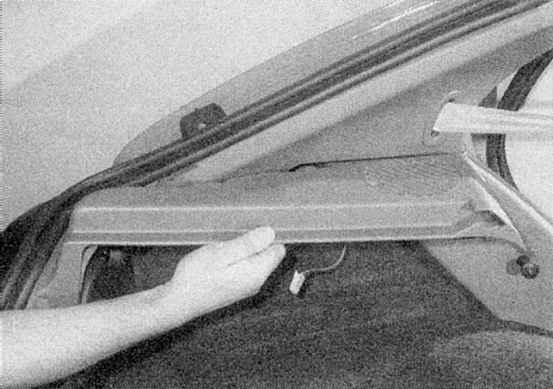

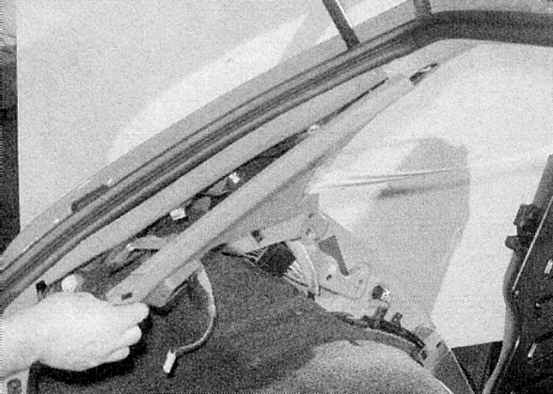

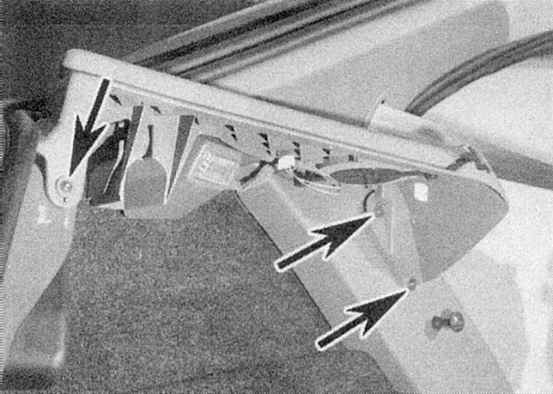

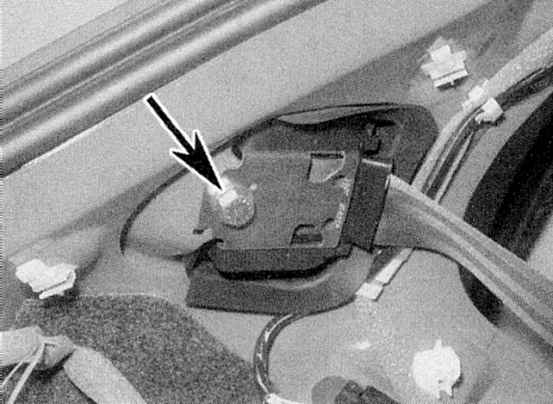

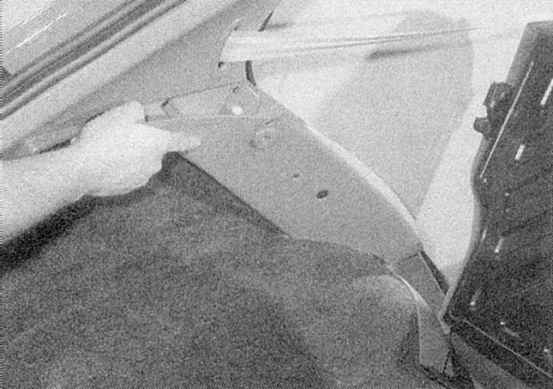

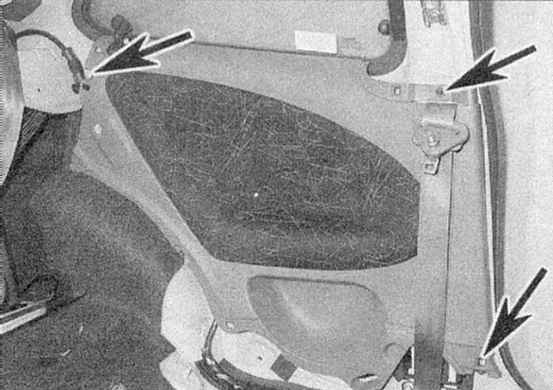

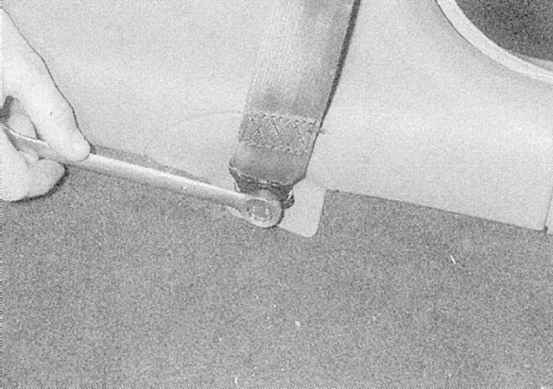

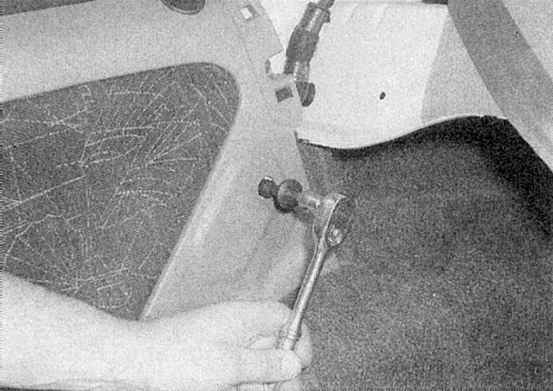

1. Снимите полку багажного отделения. 2a. Сложите задние сиденья и отсоедините электропроводку от заднего громкоговорителя со стороны подлежащего снятию ремня. Выверните винты крепления соответствующего кронштейна задней полки. 2b. Снимите кронштейн (обратитесь к иллюстрациям). 3a. Высвободите уплотнительную полосу проема задней двери из панели боковой отделки фиксации заднего сиденья. Выверните стопорный палец спинки заднего сиденья. 3b. Cнимите отделочную панель (обратитесь к иллюстрациям). 4. Выверните нижний анкерный болт ремня безопасности (обратитесь к сопроводительной иллюстрации). 5a. Отпустите фиксаторы и снимите верхнюю панель отделки задней полки, продевая сквозь нее ленту ремня безопасности. 5b. При снятии панели с левой стойки придется также отсоединить электропроводку от фонаря освещения багажного отделения (обратитесь к иллюстрациям). 6. Выверните болт крепления инерционного барабана возвратного устройства и снимите задний ремень безопасности (обратитесь к сопроводительной иллюстрации).

МОДЕЛИ КУПЕ (COUPE)

СНЯТИЕ

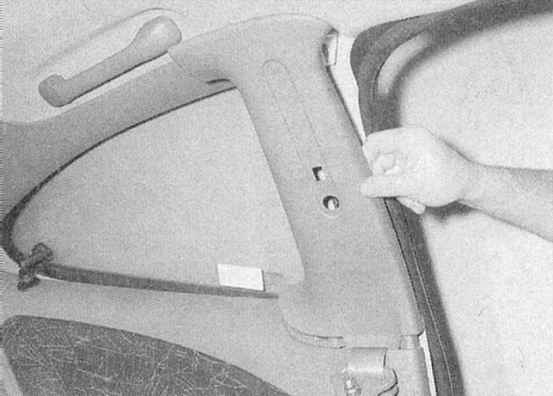

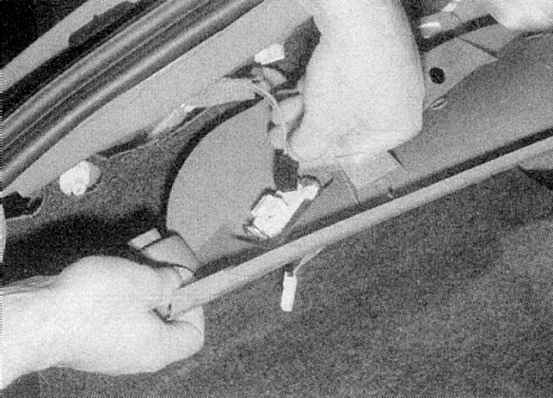

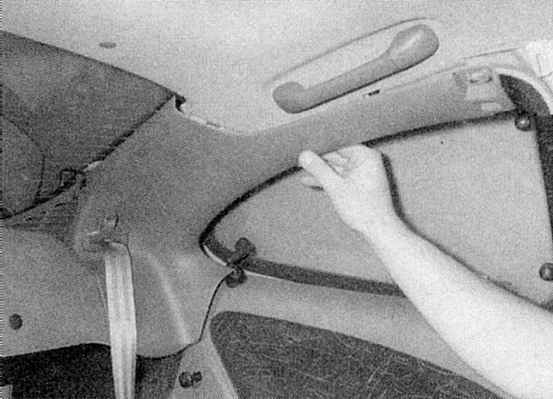

1. Снимите подушку заднего сиденья (см. Раздел Снятие и установка сидений) и сложите вперед его спинку. 2. Выверните нижний анкерный болт и высвободите ленту ремня из панели боковой отделки салона. 3. Снимите панель верхней отделки передней стойки (см. параграфы выше), Отделите уплотнительную полосу дверного проема от края панели. 4. Осторожно высвободите из панели отделки задней стойки и рассоедините разъем электропроводки обогрева заднего стекла (обратитесь к сопроводительной иллюстрации). Во избежание обрыва токопроводной жилы старайтесь чрезмерно не перегибать провод! 5a. Выверните крепежный винт, затем отпустите фиксаторы и панели отделки задней стойки (обратитесь к иллюстрациям). 5b. Снимите панель, продевая сквозь нее ленту ремня. 6. Выверните болт крепления инерционного барабана возвратного устройства и снимите ремень безопасности с автомобиля.

МОДЕЛИ СЕДАН (SALOON)

СНЯТИЕ

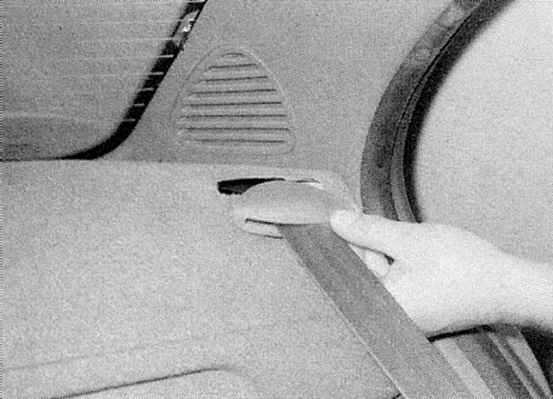

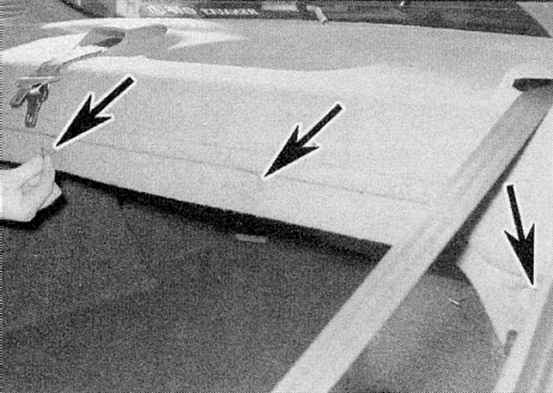

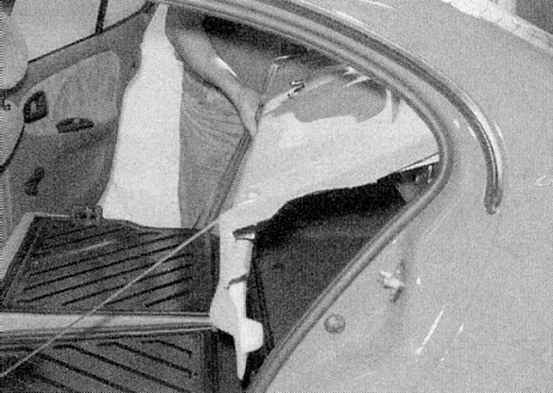

1. Снимите прожектор верхнего уровня (см. Главу Бортовое электрооборудование). На моделях, оборудованных задними громкоговорителями, снимите с задней полки декоративные решетки последних. 2. Отпустите фиксаторы и снимите подушки заднего сиденья, затем (по необходимости) выверните нижний анкерный болт ремня безопасности. 3. Высвободите декоративную крышку соответствующего ремня безопасности из отделочной панели задней полки (обратитесь к сопроводительной иллюстрации). 4a. Сложите вперед спинки заднего сиденья, затем осторожно извлеките фиксаторы крепления переднего края панели отделки задней полки. 4b. Осторожно потянув вперед, отделите панель от полки (обратитесь к иллюстрациям). 5. Отдайте болт крепления инерционного барабана возвратного устройства и снимите ремень безопасности с автомобиля, продевая его ленту сквозь паз в панели отделки задней полки.

УСТАНОВКА

1. Установка производится в обратном порядке. Проследите за правильностью крепления сборок инерционных барабанов возвратных устройств на кузовных панелях автомобиля, а также за надежностью затягивания крепежа. Оцените надежность крепления своими винтами и фиксаторами панелей и крышек декоративной отделки салона.
