12.20. Снятие и установка наружных зеркал и связанных компонентов

ВСЕ МОДЕЛИ КРОМЕ SCENIC

ПОРЯДОК ВЫПОЛНЕНИЯ

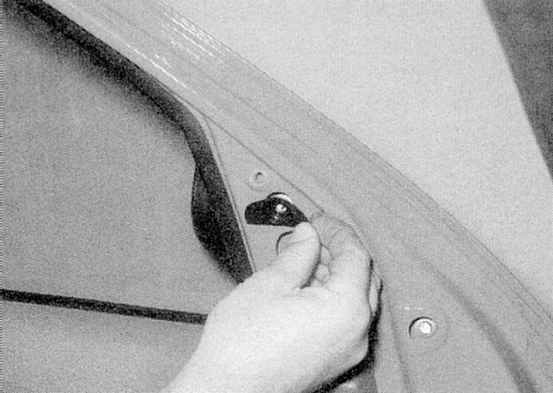

1. Аккуратно отсоедините верхнюю часть панели отделки зеркала с двери, затем освободите панель отделки с рычага регулировки и снимите ее с двери. 2. Снимите уплотнение с рычага регулировки. 3. Отожмите отверткой крышку и прокладку, затем отверните крепежные гайки и снимите зеркало с двери. Снимите резиновый уплотнитель, который установлен между дверью и зеркалом; если уплотнение повреждено, замените его. 4. Производите установку в обратном порядке.

МОДЕЛИ SCENIC

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отверните панель отделки наружного зеркала с передней части двери. 2. Отсоедините крышку, установленную на панели отделки двери, ниже зеркала (обратитесь к сопроводительной иллюстрации). Снимите резиновый чехол на регулировочной ручке, затем, работая через проем двери, отверните зажимной винт на корпусе управления. Нажмите блокирующий язычок с боку корпуса управления, чтобы освободить тросики, затем извлеките их. 3. Отверните три крепежные гайки и снимите зеркало с двери. Где имеется, снимите резиновый уплотнитель, который установлен между дверью и зеркалом. 4. Производите установку в обратном порядке.

Зеркало с электрическим приводом

ВСЕ МОДЕЛИ КРОМЕ SCENIC

ПОРЯДОК ВЫПОЛНЕНИЯ

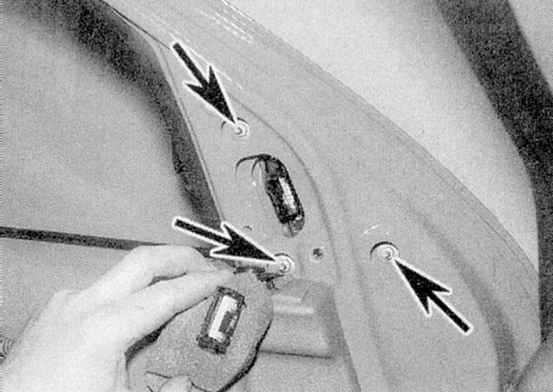

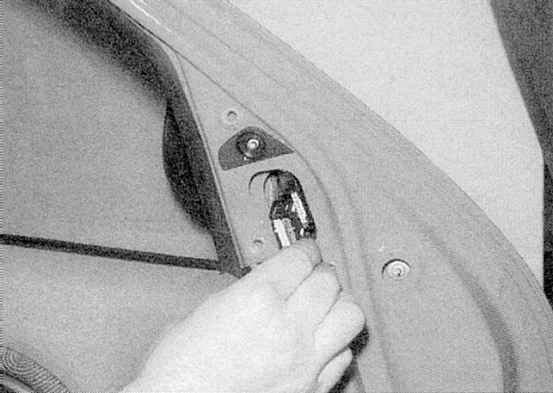

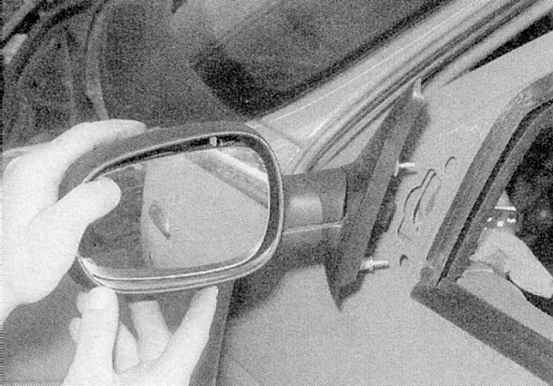

1. Аккуратно отсоедините верхнюю часть панели отделки зеркала и снимите ее с двери. 2. Снимите изолирующий пенопласт и отсоедините разъем электропроводки мотора (обратитесь к сопроводительной иллюстрации). 3a. Отожмите отверткой крышку и прокладку. 3b. Затем отверните крепежные гайки. 3с. Cнимите зеркало с двери. Снимите резиновый уплотнитель, который установлен между дверью и зеркалом; если уплотнение повреждено, замените его (обратитесь к иллюстрациям). 4. Производите установку в обратном порядке.

МОДЕЛИ SCENIC

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините панель отделки наружного зеркала от передней части двери. 2. Отсоедините крышку, установленную на панели отделки двери, ниже зеркала. 3. Работая через проем двери, снимите две скобы, крепящие корпус управления зеркалом к панели отделки. Снимите корпус управления и отсоедините разъемы электропроводки. 4. Отверните три крепежные гайки и снимите зеркало с двери. Где имеется, снимите резиновый уплотнитель, который установлен между дверью и зеркалом. 5. Производите установку в обратном порядке.

Стекло зеркала

ПОРЯДОК ВЫПОЛНЕНИЯ

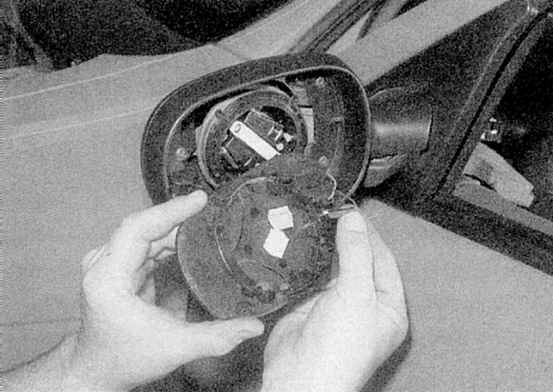

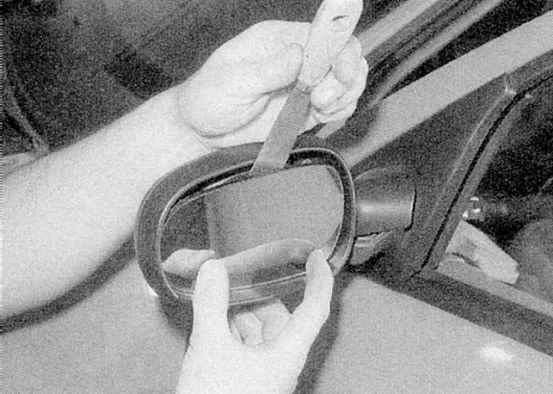

1. Полностью наклоните верхнюю часть стекла зеркала и вставьте широкий деревянный клин между стеклом зеркала и основанием кожуха. Аккуратно отожмите отверткой стекло от мотора/регулятора (обратитесь к сопроводительной иллюстрации). Проявляйте большую осторожность при снятии стекла; не прилагайте чрезмерного усилия, так как стекло легко ломается. 2. Снимите стекло с зеркала, где необходимо, отсоедините электропроводку от зеркала (обратитесь к сопроводительной иллюстрации). 3. При установке подсоедините электропроводку (где необходимо) и закрепите скобами стекло на моторе/регуляторе.

Выключатель зеркала

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Обратитесь к Главе Бортовое электрооборудование.
