12.12. Снятие и установка ручки двери и компонентов замка

ВНУТРЕННЯЯ РУЧКА ДВЕРНОГО ЗАМКА

СНЯТИЕ

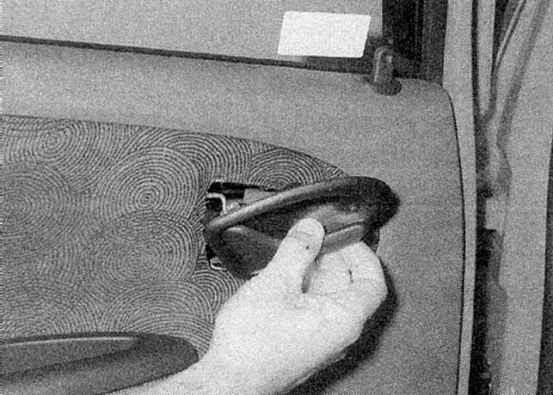

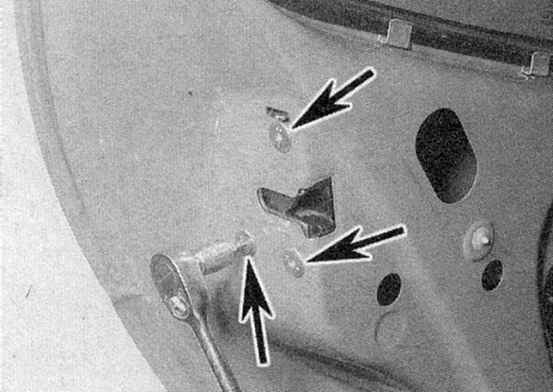

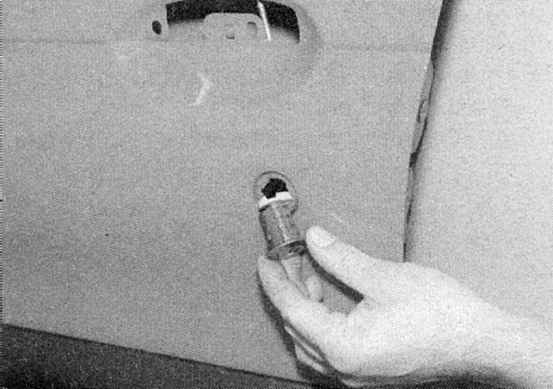

1. Отверните винт крепления, крепящий ручку к двери, затем отделите сборку ручки от тяги и снимите ее с автомобиля (обратитесь к сопроводительной иллюстрации).

ВНЕШНЯЯ РУЧКА ЗАМКА ПЕРЕДНЕЙ ДВЕРИ

СНЯТИЕ

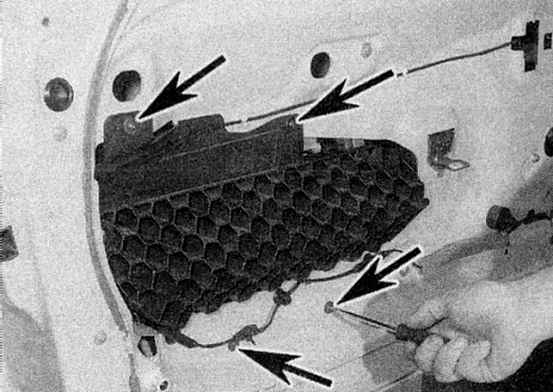

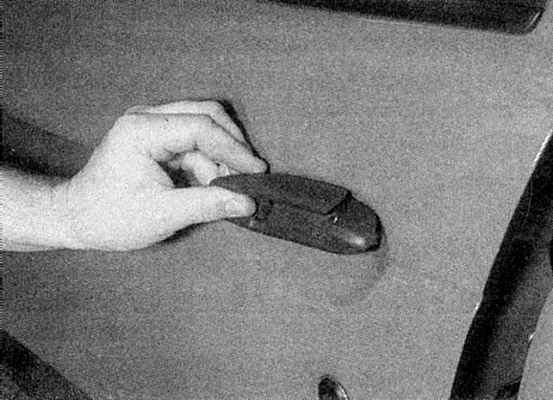

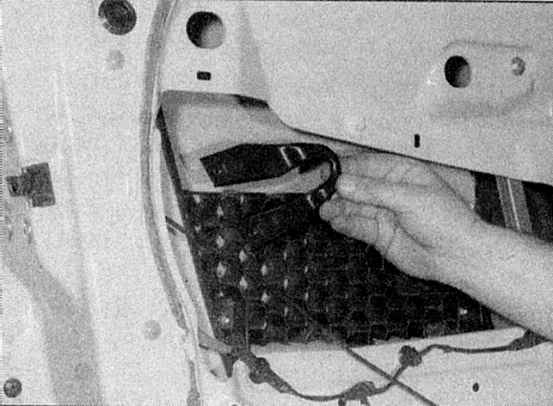

1. Снимите панель отделки двери как описано в Разделе Снятие и установка панели отделки дверей. 2a. Снимите ударогасящую панель с двери. 2b. На моделях Купе и Scenic панель крепится винтами, а на всех остальных - скобами - обратитесь к иллюстрациям). 3a. Отверните крепежные гайки. 4b. Снимите внешнюю ручку с двери.

ЦИЛИНДР ЗАМКА ПЕРЕДНЕЙ ДВЕРИ

СНЯТИЕ

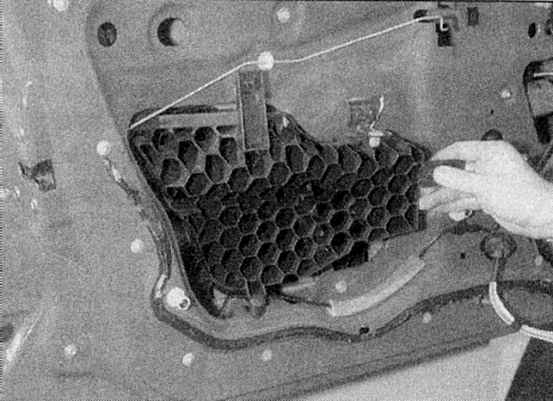

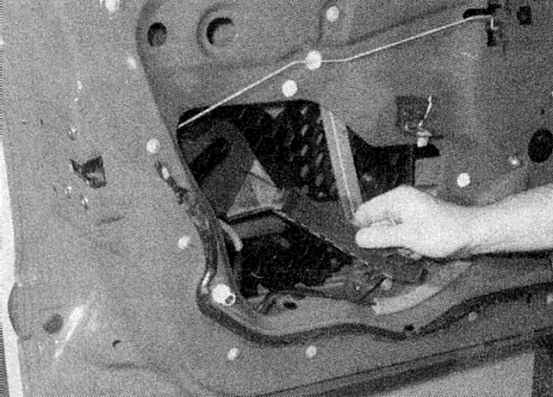

1. Снимите панель отделки двери как описано в Разделе Снятие и установка панели отделки дверей. 2. Снимите ударогасящую панель с двери. На моделях Купе и Scenic панель крепится винтами, а на всех остальных - скобами. 3a. Отверните винты крепления (Хетчбек и Седан). 3b. Снимите противоугонную накладку (Хетчбек и Седан) со сборки замка (обратитесь к иллюстрациям). 3c. Отверните винты крепления (Купе). 3d. Снимите противоугонный кронштейн (Купе) со сборки замка (обратитесь к иллюстрациям). 4a. Освободите крепежную скобу, повернув ее на 90°. 4b. Затем снимите цилиндр замка и скобу с двери (обратитесь к иллюстрациям).

СБОРКА ЗАМКА ПЕРЕДНЕЙ ДВЕРИ

СНЯТИЕ

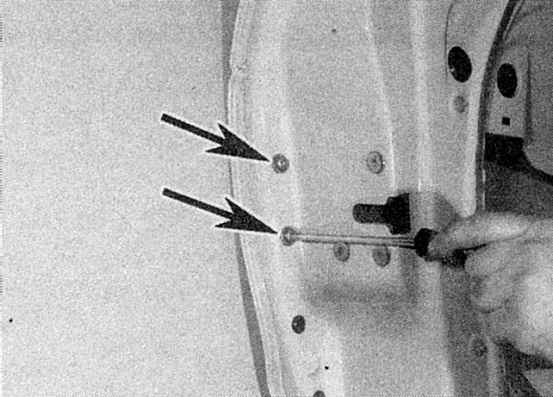

1. Снимите цилиндр замка как описано ранее в этом Разделе. 2. Отделите тягу сборки замка от внешней ручки, затем освободите тягу внутренней ручки от направляющей на двери (обратитесь к сопроводительной иллюстрации). 3a. Отверните винты крепления замка. 3b. Снимите сборку замка с двери, отсоединив разъем электропроводки от активатора единого замка (где имеется) (обратитесь к иллюстрациям).

ВНЕШНЯЯ РУЧКА ЗАДНЕЙ ДВЕРИ

СНЯТИЕ

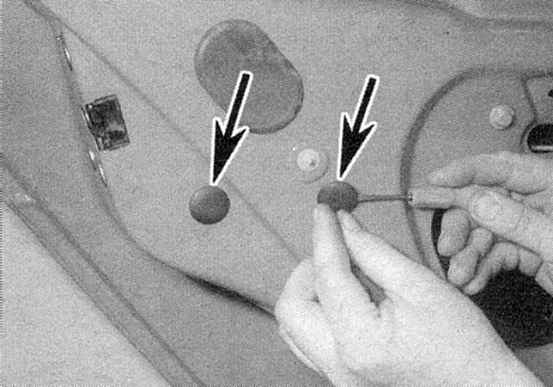

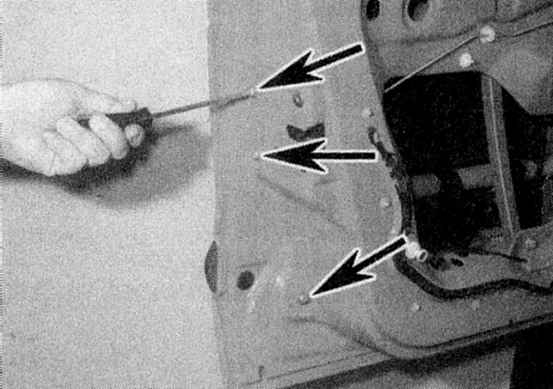

1. Снимите панель отделки двери как описано в Разделе Снятие и установка панели отделки дверей. 2. Отожмите отверткой резиновые оболочки с двери, чтобы получить доступ к крепежным гайкам (обратитесь к сопроводительной иллюстрации). 3. Отделите тягу от ручки, затем отверните крепежные гайки с снимите ручку с двери.

СБОРКА ЗАМКА ЗАДНЕЙ ДВЕРИ

СНЯТИЕ

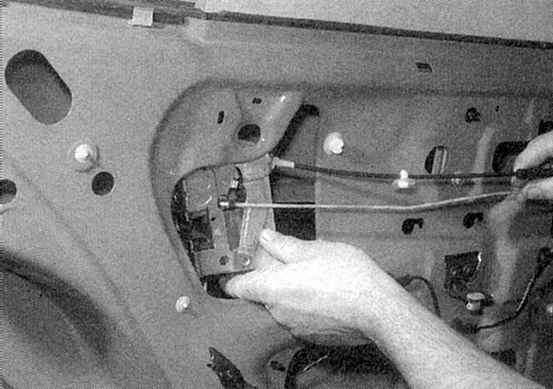

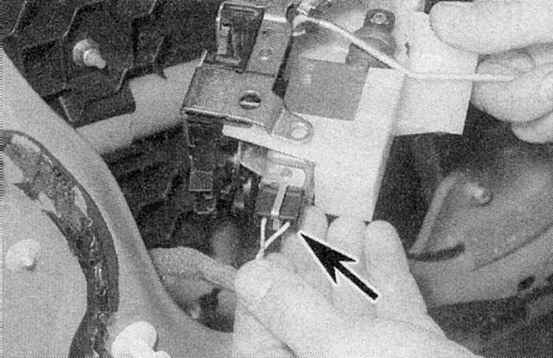

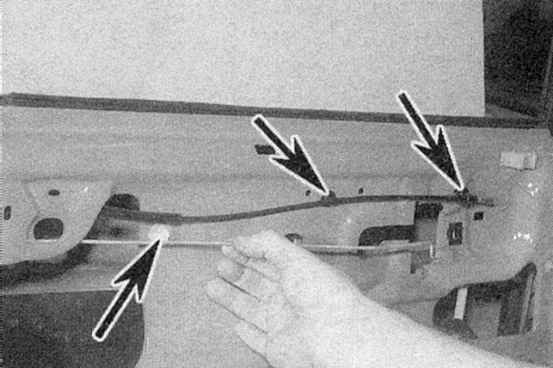

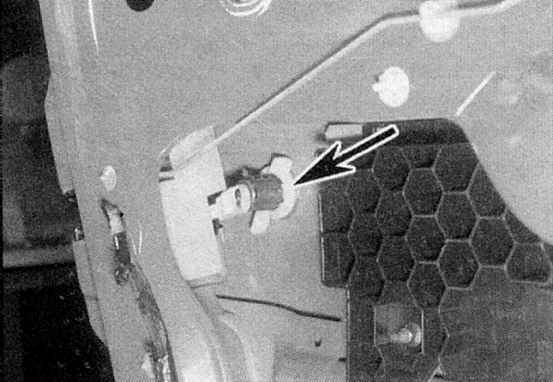

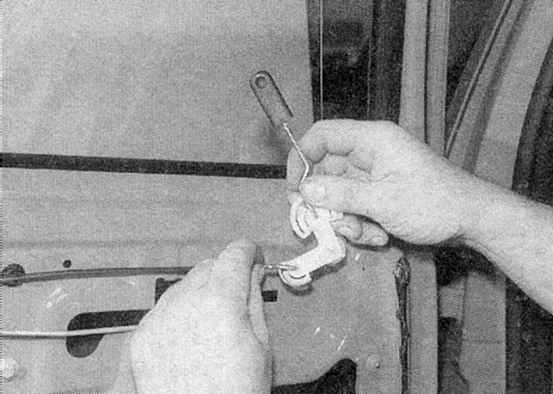

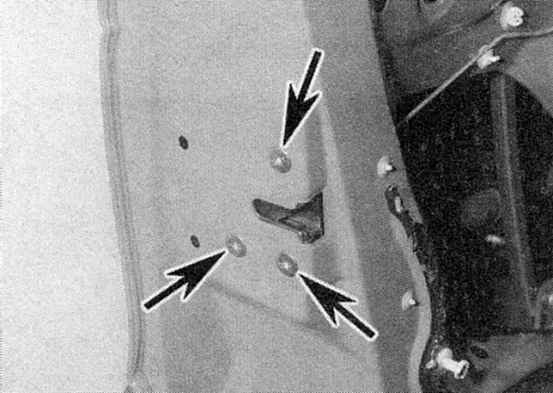

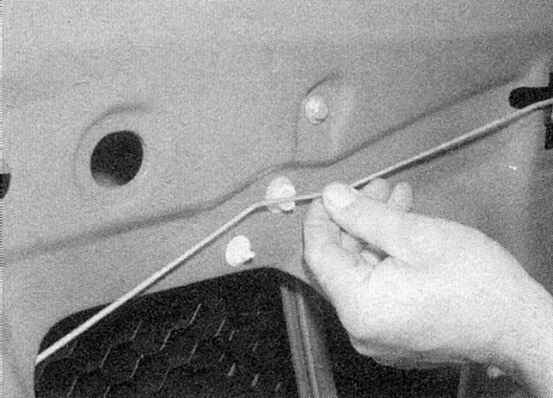

1. Снимите внешнюю ручку как описано выше. 2. Отсоедините внутреннюю кнопку замка от двери, затем освободите тягу от кнопки и снимите сборку с двери (обратитесь к сопроводительной иллюстрации). 3. Снимите стекло задней двери как описано в Разделе Снятие и установка стекла дверного окна и стеклоподъемника. 4. Освободите тягу внутренней ручки от направляющих и отделите скобы тросика/тяги от двери (обратитесь к сопроводительной иллюстрации). 5a. Отверните винты крепления. 5b. Cнимите сборку замка с двери, отсоединив разъем электропроводки (показан стрелкой) от активатора единого замка (где имеется) (обратитесь к иллюстрациям).

УСТАНОВКА

1. Производите установку в обратном порядке. Перед установкой панели отделки, проверьте функционирование замка и ручек.
