12.15. Снятие и установка компонентов замка крышки багажника
|
|
|
1. Откройте крышку багажника, затем отсоедините кабель массы от
батареи.
|
|
МЕХАНИЗМ ЗАМКА - МОДЕЛИ КУПЕ
|
|
|
|

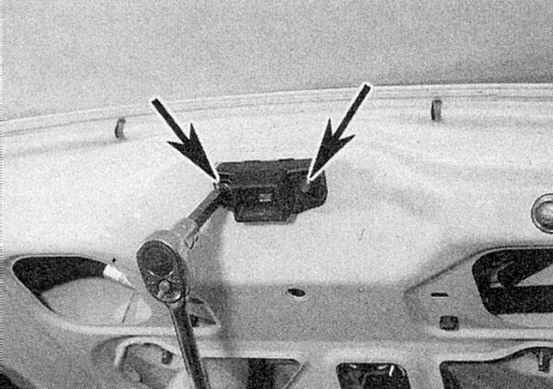

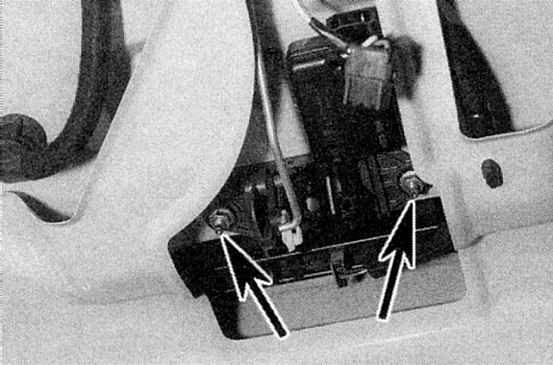

1a. Отверните болты крепления.
|
|
|

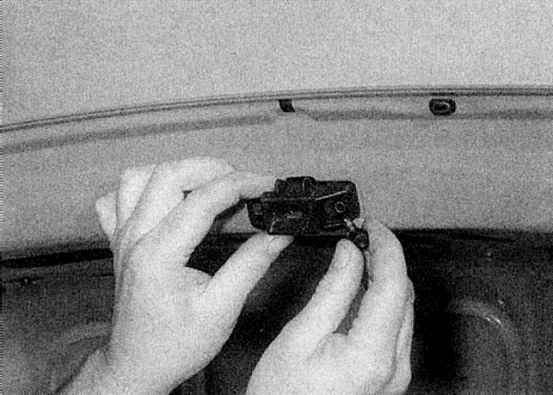

1b. Cнимите замок, отцепив его от тяги (обратитесь к иллюстрациям).
|
|
|
СБОРКА КНОПКИ ЗАМКА - МОДЕЛИ КУПЕ
|
|
|
|

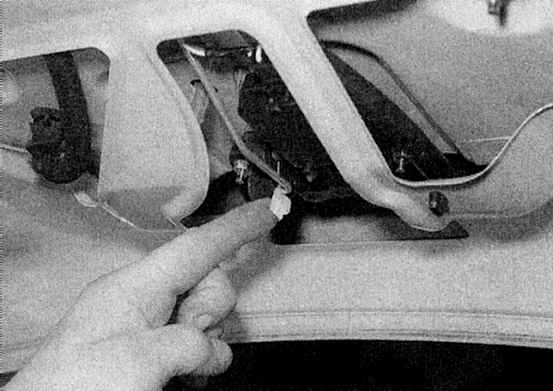

1. Отсоедините тягу и отделите ее от сборки кнопки замка
(обратитесь к сопроводительной иллюстрации).
|
|
|

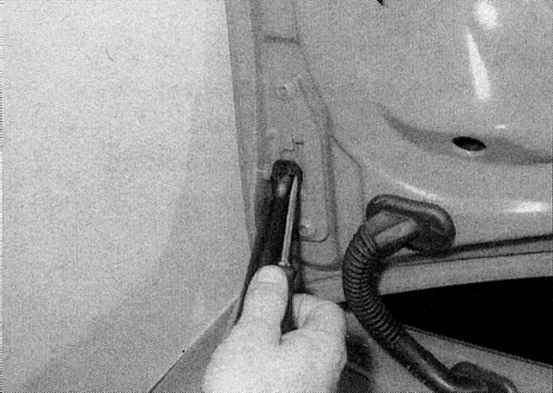

2. Отсоедините разъем электропроводки от активатора единого
замка (где имеются) (обратитесь к сопроводительной иллюстрации).
|
|
|

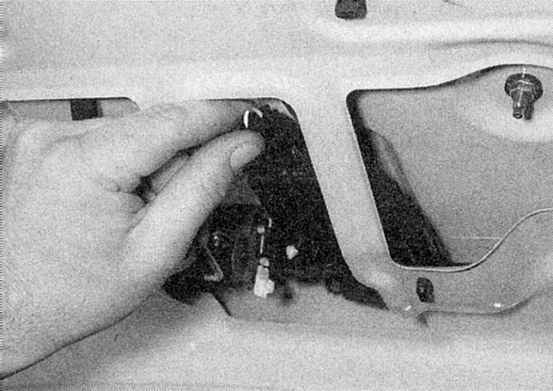

3. Отверните крепежные гайки и снимите сборку кнопки (обратитесь
к сопроводительной иллюстрации).
|
|
|
МЕХАНИЗМ ЗАМКА - МОДЕЛИ СЕДАН
|
|
|
|
1. Отверните болты крепления и снимите замок с крышки багажника
(обратитесь к сопроводительной иллюстрации).
|
|
|
СБОРКА КНОПКИ ЗАМКА - МОДЕЛИ СЕДАН
|
|
|
|

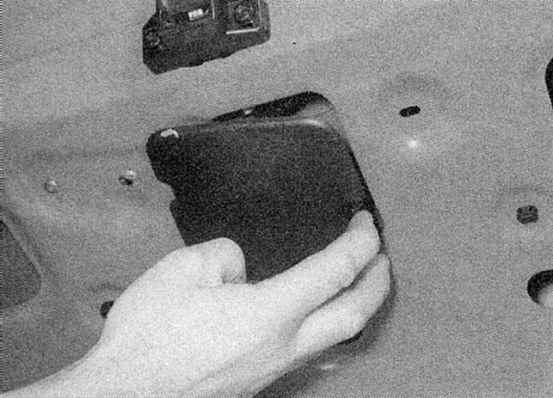

1a. Отсоедините пластмассовую облицовку.
|
|
|

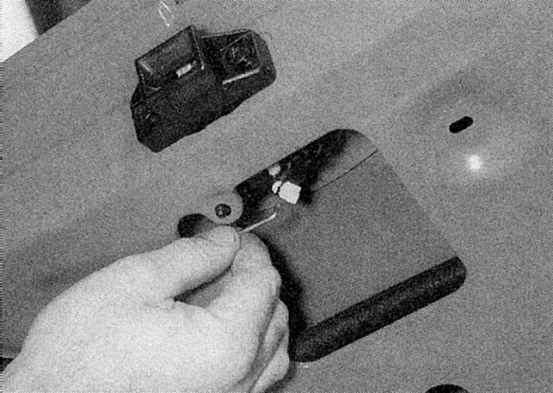

1b. Oсвободите крепежную скобу и отсоедините тягу от сборки
кнопки (обратитесь к иллюстрациям).
|
|
|

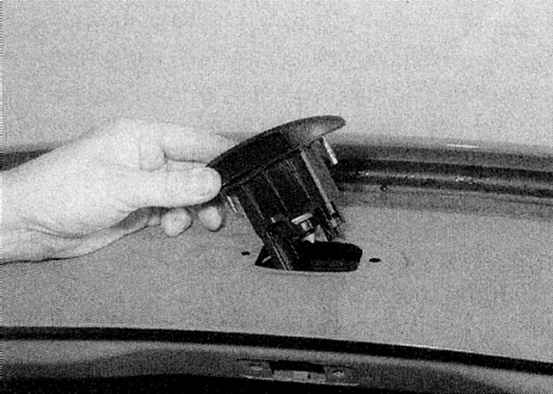

2. Отсоедините дренажную трубку от замка, затем отверните
два крепежные гайки и снимите сборку с крышки багажника (обратитесь
к сопроводительной иллюстрации).
|
|
|
|
|
|
1. Производите установку в обратном порядке.
|
|
|
