12.16. Снятие и установка двери багажного отсека
ДВЕРЬ БАГАЖНОГО ОТСЕКА - ВСЕ МОДЕЛИ КРОМЕ SCENIC
|
|
|
1. Откройте дверь багажного отсека, затем отсоедините кабель массы
от батареи.
2. Снимите верхнюю панель отделки с левой задней стойки, чтобы получить
доступ к разъему электропроводки двери багажного отсека.
|
|

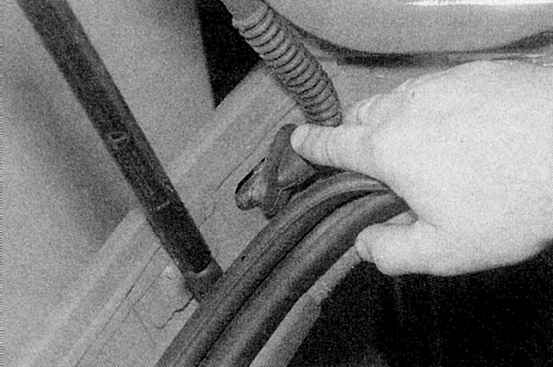

3. Отсоедините разъем электропроводки, затем снимите уплотнительное
кольцо и извлеките жгут проводов из кузова (обратитесь к сопроводительной
иллюстрации).
|
|
|

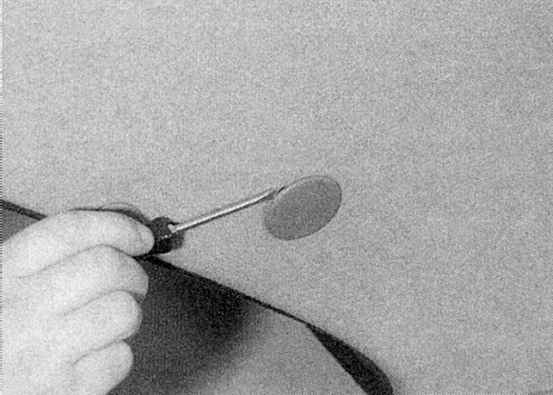

4a. Отожмите отверткой отделку в задней части потолка.
|
|
|

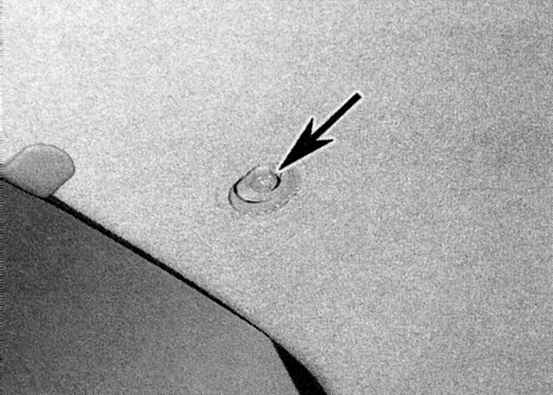

4b. Отверните крепежные гайки шарнира двери, (обратитесь
к иллюстрациям)
|
5. Попросите ассистента поддержать дверь, затем аккуратно поднимите
крепежные скобы и отделите подпорки.
6. Отверните гайки, крепящие шарниры двери багажного отсека к кузову
и снимите дверь с автомобиля.
|
|
ДВЕРЬ БАГАЖНОГО ОТСЕКА - МОДЕЛИ SCENIC
|
|
|
1. Откройте дверь багажного отсека, затем отсоедините кабель массы
от батареи.
2. Отверните четыре болта крепления панели отделки двери багажного
отсека. Выпустите крепежные скобы и снимите панели отделки.
3. Отсоедините все разъемы электропроводки, затем освободите жгут
проводов от крепежных скоб.
4. Отожмите отверткой уплотнительное кольцо жгута проводов с боку
двери. Отсоедините разъем электропроводки от дополнительного стоп-сигнала,
затем извлеките жгут проводов из двери багажного отсека.
5. Отсоедините шланг заднего омывателя и извлеките его из двери.
6. Чтобы получить доступ к крепежным гайкам шарнира двери багажного
отсека, снимите заглушки с каждой стороны, повернув их на четверть
оборота против часовой стрелки.
7. Попросите ассистента поддержать дверь багажного отсека, затем
аккуратно поднимите крепежные скобы и отделите подпорки.
8. Отверните гайки, крепящие шарниры двери багажного отсека к кузову,
и снимите дверь багажного отсека с автомобиля.
|
|
ПОДПОРКА
|
|
|
|

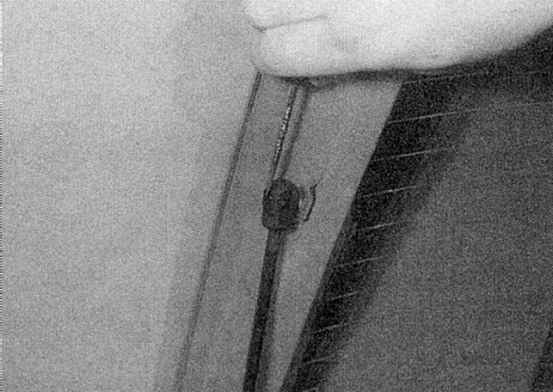

1. Попросите ассистента поддержать дверь багажного отсека,
затем аккуратно поднимите крепежные скобы и отделите подпорку
от шаровых шарниров (обратитесь к сопроводительной иллюстрации).
|
|
|
ДВЕРЬ БАГАЖНОГО ОТСЕКА - ВСЕ МОДЕЛИ
|
|
|
1. Производите установку в обратном порядке. В заключение убедитесь,
что дверь багажного отсека правильно расположена по отношению к
окружающим элементам кузова (должен иметься зазор 4.5 ± 1 мм (кроме
Scenic) или 5.4 ± 1 мм (Scenic).
|
|
ПОДПОРКА
|
|
|
1. Производите установку в обратном порядке.
|
|
|
