12.18. Снятие и установка компонентов системы единого замка
АКТИВАТОР ДВЕРНОГО ЗАМКА
|
|
|
1. Снимите сборку дверного замка как описано в Разделе
Снятие и установка ручки двери и компонентов замка.
|
|

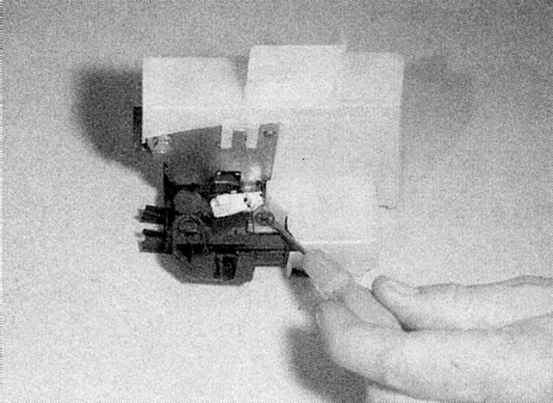

2a. Аккуратно отожмите крепежную скобу.
|
|
|

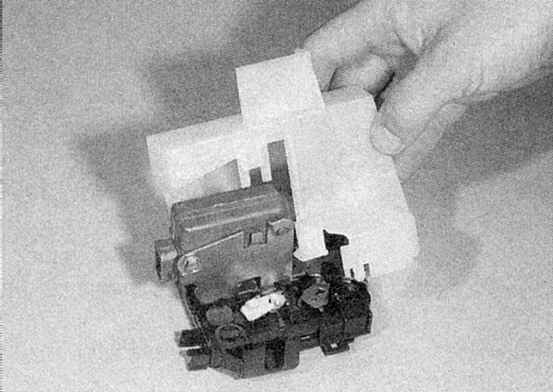

2b. Отсоедините пластмассовую крышку и снимите ее с замка
(обратитесь к иллюстрациям).
|
|
|

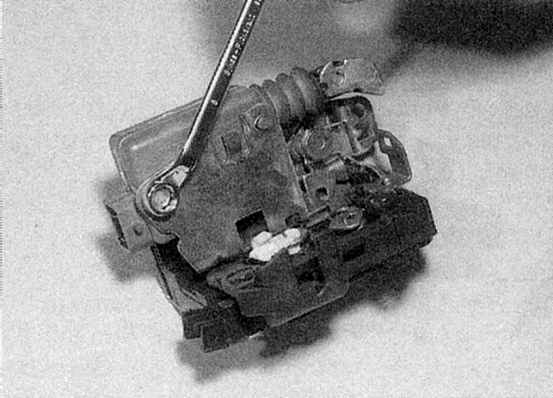

3a. Отверните винт крепления.
|
|
|

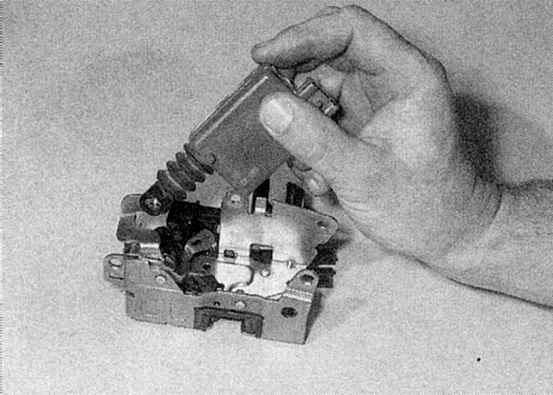

3b. Отделите активатор от сборки замка (обратитесь к иллюстрациям).
|
|
|
АКТИВАТОР ЗАМКА ЗАДНЕЙ ДВЕРИ - МОДЕЛИ ХЭТЧБЕК И SCENIC
АКТИВАТОР ЗАМКА КРЫШКИ БАГАЖНИКА - МОДЕЛИ КУПЕ
АКТИВАТОР ЗАМКА КРЫШКИ БАГАЖНИКА - МОДЕЛИ СЕДАН
|
|
|
1. Откройте крышку багажника и снимите крышку замка.
|
|

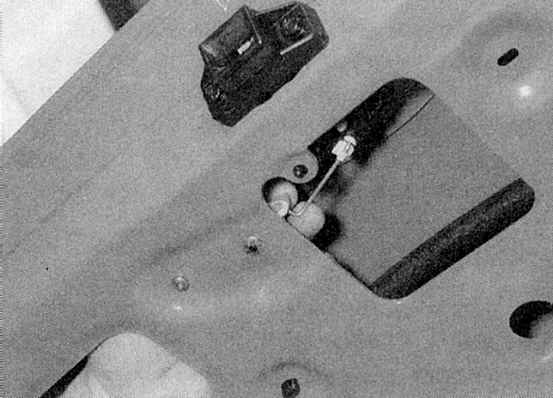

2. Освободите крепежную скобу и отделите тягу от активатора
(обратитесь к сопроводительной иллюстрации).
|
|
|

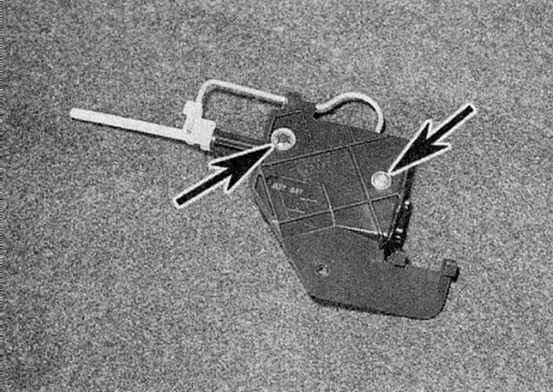

3a. Снимите винт крепления и скобу.
|
|
|

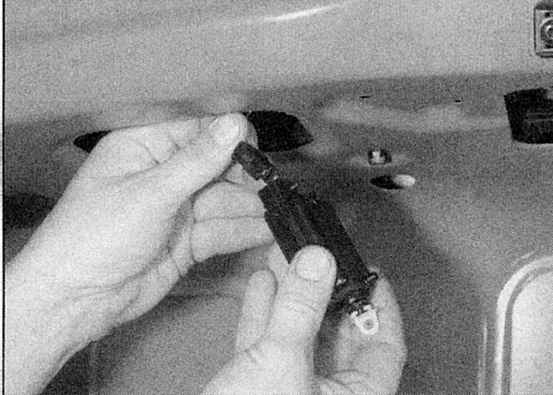

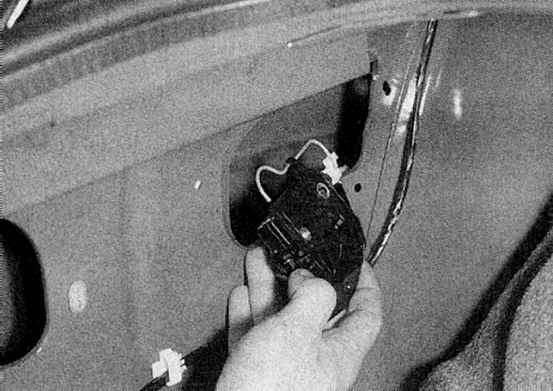

3b. Извлеките активатор из крышки багажника, отсоединив разъем
электропроводки (обратитесь к иллюстрациям).
|
|
|
АКТИВАТОР КРЫШКИ НАЛИВНОЙ ГОРЛОВИНЫ ТОПЛИВНОГО БАКА
|
|
|
1. Чтобы получить доступ к активатору, отожмите отверткой крепежные
скобы и отогните боковую панель отделки багажного отсека.
|
|

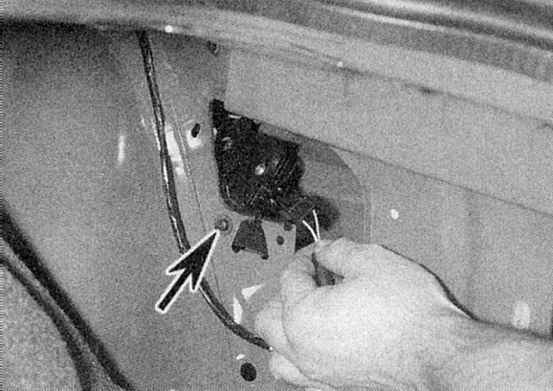

2. Отсоедините разъем электропроводки, затем отверните винт,
крепящий кронштейн мотора к кузову (обратитесь к сопроводительной
иллюстрации).
|
|
|
3a. Аккуратно отсоедините крепежный кронштейн и снимите сборку
мотора с автомобиля.
|
|
|

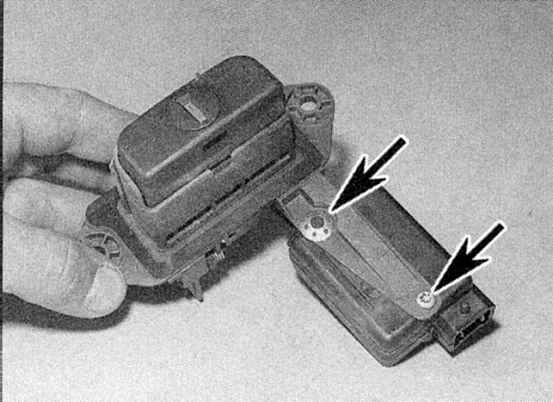

3b. Снимите винт и скобу, затем отсоедините кронштейн от
мотора (обратитесь к иллюстрациям).
|
|
|
ДИСТАНЦИОННЫЙ ПРИЕМНИК ЕДИНОГО ЗАМКА
|
|
|
|

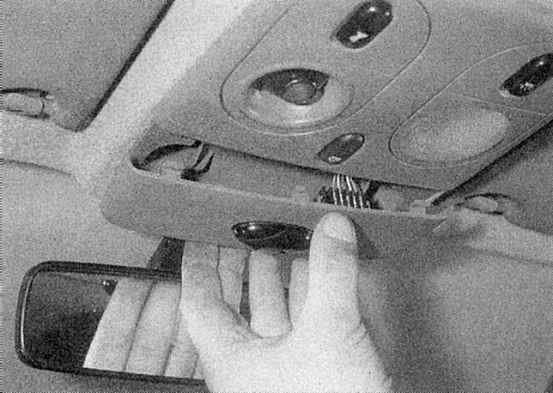

1. Аккуратно отсоедините переднюю панель с потолочной консоли
(обратитесь к сопроводительной иллюстрации).
|
|
|

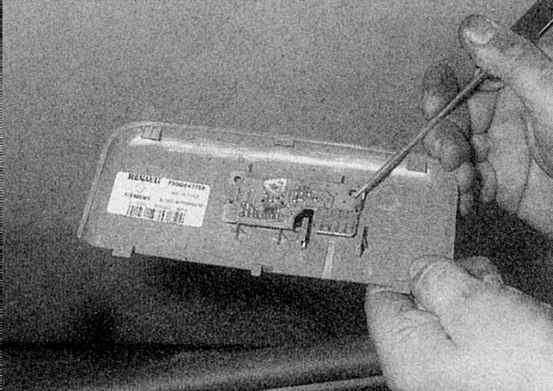

2. Отсоедините разъем электропроводки, затем аккуратно отсоедините
печатную схему единого замка и снимите ее с панели (обратитесь
к сопроводительной иллюстрации).
|
|
|
|
|
|
1. Производите установку в обратном порядке.
|
|
|
