2. Техническое обслуживание

Данная Глава составлена для того, чтобы помочь механику-любителю поддерживать свой автомобиль в состоянии максимальной эффективности эксплуатационных параметров, экономичности, безопасности и надежности. Далее в Главе Вы найдете полный график процедур текущего обслуживания автомобиля, а также Разделы, посвященные описанию обслуживания отдельных его систем. В Разделы включены описания визуальных проверок, регулировок, замены компонентов и другие полезные советы. Местонахождение отдельных компонентов помогут определить иллюстрации с видами двигательного отсека и днища автомобиля. Обслуживая автомобиль в соответствии с километражно-временным графиком и следуя приведенным ниже подробным указаниям, Вы получите четкую программу обслуживания, способную обеспечить долгую и надежную службу Вашего автомобиля. Помните о том, что этот план является исчерпывающим, и выполнение отдельных его пунктов и пренебрежение другими не даст ожидаемого результата.

Текущий уход

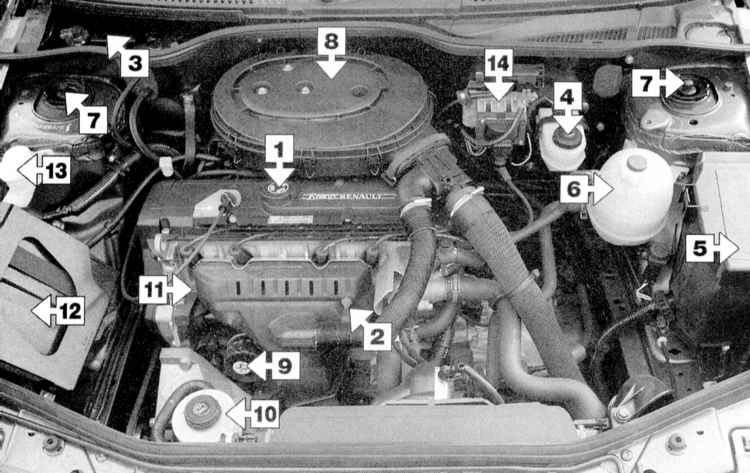

Вид на двигательный отсек бензиновые модели 1.4 л

1 — Крышка заливной горловины двигательного масла 2 — Щуп измерения уровня двигательного масла 3 — Аккумуляторная батарея 4 — Резервуар тормозной гидросистемы 5 — Коробка разъемов электропроводки 6 — Расширительный бачок охлаждающей жидкости 7 — Верхнее крепление стойки подвески	8 — Кожух воздушного фильтра 9 — Фильтр двигательного масла 10 — Резервуар гидросистемы усилителя рулевого управления 11 — Свечи зажигания 12 — Электронное устройство управления двигателем 13 — Резервуар жидкости омывателя 14 — Катушка зажигания и усилитель

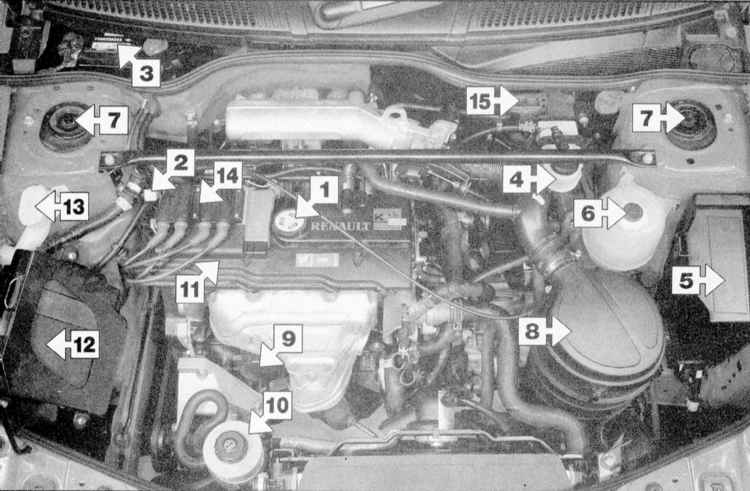

Вид на двигательный отсек бензиновые модели 1.6 л

1 — Крышка заливной горловины двигательного масла 2 — Щуп измерения уровня двигательного масла 3 — Аккумуляторная батарея 4 — Резервуар тормозной гидросистемы 5 — Коробка разъемов электропроводки 6 — Расширительный бачок охлаждающей жидкости 7 — Верхнее крепление стойки подвески 8 — Кожух воздушного фильтра	9 — Фильтр двигательного масла 10 — Резервуар гидросистемы усилителя рулевого управления 11 — Свечи зажигания 12 — Электронное устройство управления двигателем 13 — Резервуар жидкости омывателя 14 — Катушки зажигания 15 — Датчик МАР

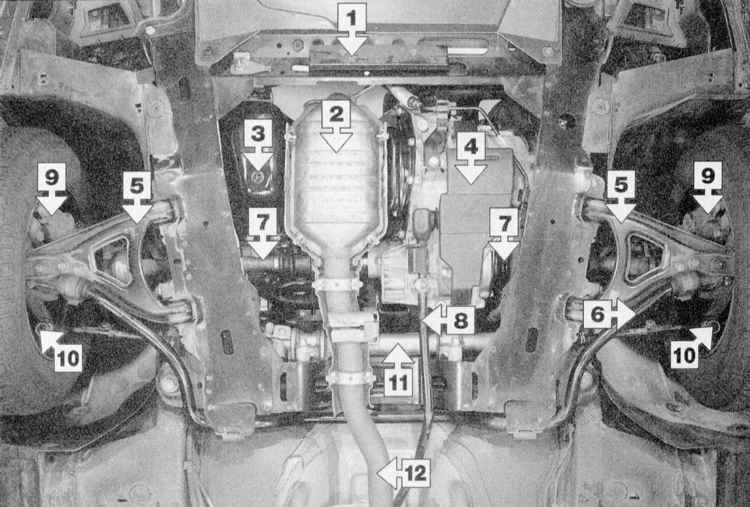

Вид передней части со стороны днища бензиновые модели 1.6 л

1 — Радиатор 2 — Каталитический преобразователь 3 — Сливная пробка двигательного масла 4 — РКПП 5 — Нижние рычаги передней подвески 6 — Передний стабилизатор поперечной устойчивости	7 — Приводные валы 8 — Щиток переключения передач 9 — Суппорты передних тормозных механизмов 10 — Наконечники поперечной рулевой тяги 11 — Рулевой механизм 12 — Выхлопная труба

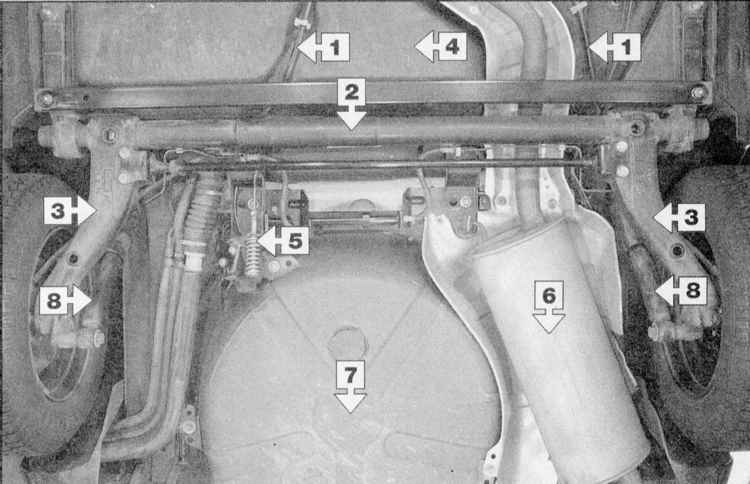

Вид задней части со стороны днища бензиновые модели 1.6 л

1 — Тросики ручного тормоза 2 — Сборка задней оси 3 — Продольные рычаги задней подвески 4 — Топливный бак	5 — Клапан регулировки давления задних тормозных механизмов 6 — Выхлопная труба и глушитель 7 — Запасное колесо 8 — Амортизаторы задней подвески

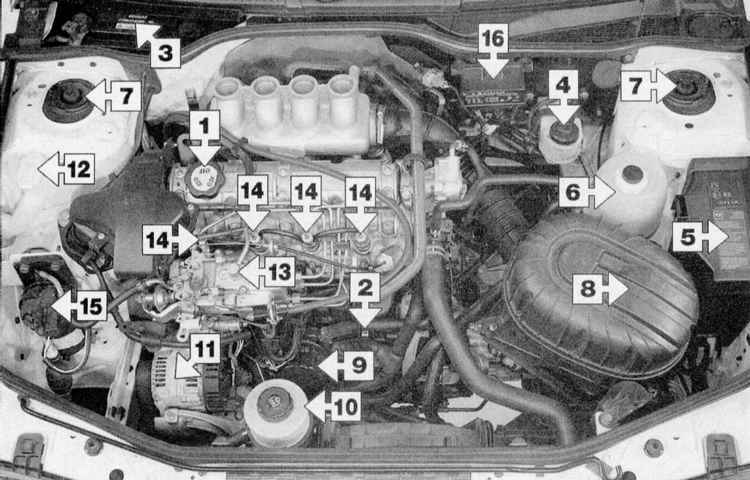

Двигательный отсек. Дизельные модели без турбокомпрессора

1 — Крышка заливной горловины двигательного масла 2 — Щуп измерения уровня двигательного масла 3 — Аккумуляторная батарея 4 — Резервуар тормозной гидросистемы 5 — Коробка разъемов электропроводки 6 — Расширительный бачок охлаждающей жидкости 7 — Верхнее крепление стойки подвески 8 — Кожух воздушного фильтра	9 — Фильтр двигательного масла 10 — Резервуар гидросистемы усилителя рулевого управления 11 — Генератор 12 — Резервуар жидкости омывателя 13 — Топливный насос 14 — Топливные форсунки 15 — Топливный фильтр 16 — Блок управления преднакала

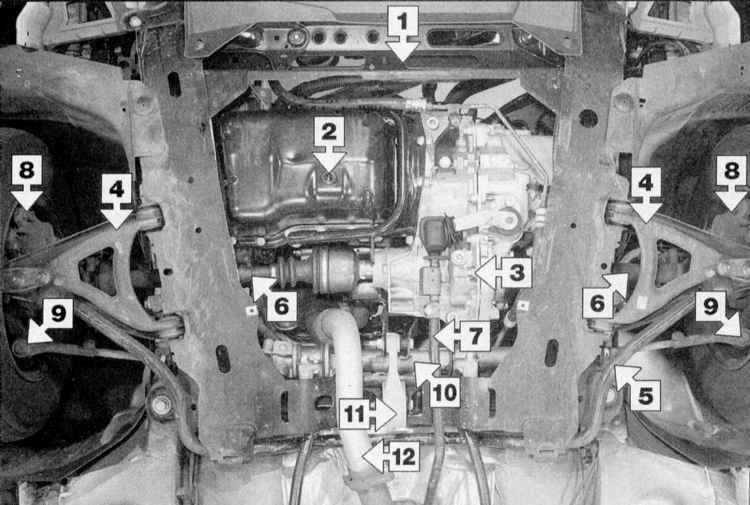

Вид передней части со стороны днища. Дизельные модели без турбокомпрессора

1 — Радиатор 2 — Сливная пробка двигательного масла 3 — Коробка передач 4 — Нижние рычаги передней подвески 5 — Передний стабилизатор поперечной устойчивости 6 — Приводные валы	7 — Шток переключения передач 8 — Суппорты передних тормозных механизмов 9 — Наконечники поперечной рулевой тяги 10 — Рулевой механизм 11 — Заднее крепление двигателя 12 — Приемная труба

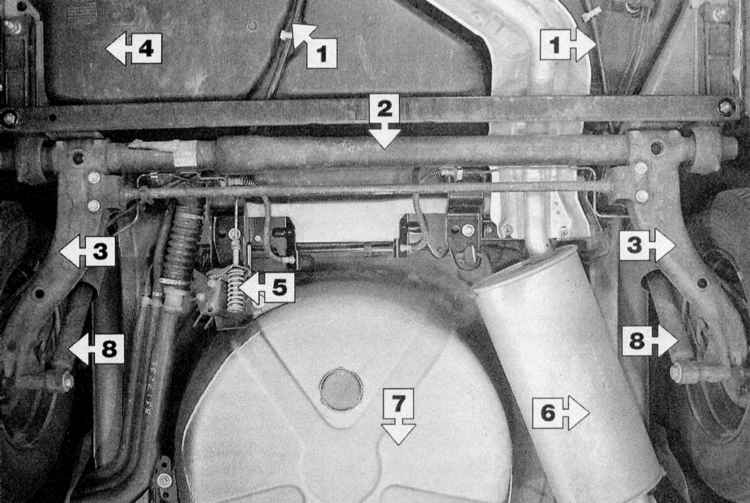

Вид задней части со стороны днища. Дизельные модели

1 — Тросики ручного тормоза 2 — Сборка задней оси 3 — Продольные рычаги задней подвески 4 — Топливный бак	5 — Клапан регулировки давления заднего тормоза 6 — Выхлопная труба и глушитель 7 — Запасное колесо 8 — Амортизаторы задней подвески

В процессе обслуживания автомобиля Вы скоро убедитесь в том, что можно — и нужно — совмещать многие процедуры ввиду схожести действий по их выполнению. Например, если автомобиль приподнят над землей для смазки шасси, следует одновременно, пока Вы находитесь под автомобилем, осмотреть систему выпуска отработавших газов, подвеску, систему рулевого управления и топливную систему. Если колеса сняты для проведения других работ, есть смысл проверить тормозные механизмы. И наконец, предположим, что Вам пришлось одолжить или взять напрокат динамометрический ключ. Даже если он нужен Вам только для того, чтобы затянуть свечи зажигания, Вы можете заодно проверить усилия затягивания стольких критичных гаек и болтов, на сколько хватит времени.
Первым шагом в выполнении программы технического обслуживания автомобиля является самоподготовка. Внимательно изучите материалы всех Разделов, относящихся к предстоящим процедурам, затем приготовьте все необходимые материалы, оборудование и инструменты. Если Вы боитесь столкнуться с проблемами при выполнении каких-то конкретных работ, проконсультируйтесь у специалиста или у человека, уже проводившего данную работу.
Если правильно выполнять предлагаемую программу технического обслуживания, а также часто проверять уровень жидкостей и осматривать компоненты с высокой вероятностью износа, двигатель нового автомобиля будет оставаться в хорошем рабочем состоянии, а потребность в дополнительном обслуживании будет минимальна.
При недостатке регулярного обслуживания в двигателе могут возникнуть неполадки, что еще более вероятно, если приобретен подержанный автомобиль. В таких случаях необходимо выполнить дополнительную работу.
Если подозревается износ двигателя, проверьте компрессию (обратитесь к Главе Ремонт двигателя), что даст Вам ценную информацию о работе его главных компонентов и поможет определить масштабы требуемого ремонта. Если, например, тест показал серьезный износ двигателя, обычное обслуживание, описанное в этой Главе, будет только потерей времени и денег, так как не улучшит работу двигателя, если предварительно не была выполнена обширная переборка (обратитесь к Главе Ремонт двигателя).
Следующий ряд действий состоит из процедур, чаще всего необходимых, чтобы улучшить работу двигателя:
В первую очередь:

ПРОВЕРКА

1. Очистите, осмотрите и проверьте аккумулятор (см. График текущего обслуживания). 2. Проверьте все связанные с двигателем жидкости (см. График текущего обслуживания). 3. Проверьте состояние и натяжение вспомогательного приводного ремня (Раздел Проверка и замена вспомогательного приводного ремня). 4. Проверьте состояние фильтрующего элемента воздушного фильтра и если необходимо замените его (Раздел Замена фильтрующего элемента воздушного фильтра). 5. Проверьте топливный фильтр (Раздел Замена топливного фильтра дизельного двигателя). 6. Проверьте состояние всех шлангов и проверьте их на наличие утечек жидкости (Раздел Проверка шлангов на наличие утечек жидкости). 7. Проверьте обороты холостого хода и минимальные обороты устойчивой работы дизельного двигателя (Глава Системы питания, выпуска).

Если вышеперечисленные действия оказались неэффективными, выполните следующие действия:

ПРОВЕРКА

1. Проверьте систему заряда (Глава Электрооборудование двигателя). 2. Проверьте систему зажигания или преднакала дизельного двигателя (Глава 5 Электрооборудование двигателя. 3. Проверьте топливную систему (Глава Системы питания, выпуска).

Спецификации

Типы смазок и жидкостей

Характеристика	Значение
Двигатель (бензиновый)	Универсальное двигательное масло, вязкость SAE 10W/30 или 15W/50
Двигатель (дизельный)	Универсальное двигательное масло, вязкость SAE 15W/40
Система охлаждения	Антифриз на основе этиленгликоля и мягкой воды
Ручная коробка передач	Трансмиссионное масло Tranself TRX 75W/80W
Автоматическая трансмиссия:    Трансмиссия    Главная передача	Elf Renaultmatic D2, Dexron II ATF Трансмиссионное мало Tranself TRX SOW
Гидросистема усилителя рулевого управления	Elf Renaultmatic D2, Dexron II ATF
Тормозная гидросистема	Тормозная жидкость SAE J1703, DOT 3 или DOT 4

Давление в шинах (холодных)

Характеристика	Передние	Задние
Бензиновые двигатели:
Обычная загрузка    Полная загрузка или при движении по автостраде	2.1 бар 2.3 бар	2.0 бар 2.2 бар
Дизельные двигатели без турбокомпрессора:
Обычная загрузка    Полная загрузка или при движении по автостраде	2.1 бар 2.3 бар	2.0 бар 2.2 бар
Дизельные двигатели с турбокомпрессором
Обычная загрузка    Полная загрузка или при движении по автостраде	2.2 бар 2.4 бар	2.0 бар 2.2 бар

Заправочные объемы

Характеристика	Значение
Топливный бак	60 л
Двигательное масло
Бензиновые двигатели
С заменой фильтра:          Двигатели 1.4 л (Е7J)          Двигатели 1.6 л (К7М)          Двигатели 2.0 л (F3R и F7R)	4.0 л (некоторые двигатели 3.00 — 3.25 л) 4.0 л (некоторые двигатели 3.25 — 3.50 л) 6.0 л
Вместимость масляного фильтра (все двигатели)	0.5 л
Разница между метками МАХ и MIN на щупе	1.5 л
Дизельные двигатели
Включая фильтр	5.5 л 4.8 л на некоторых двигателях F9Q
Вместимость масляного фильтра	0.5 л
Система охлаждения
Модели 1.4 и 1.6 л    Модели 2.0 л    Модели с дизельным двигателем	6.0 л 7.0 л 7.5 л
Ручная коробка передач
JB1 и JB3    JC5	3.4 л 3.1 л
Автоматическая трансмиссия (АD4)
Полная вместимость    При замене жидкости    Главная передача	5.7 л 4.0 л 1.0 л
Резервуар рулевого механизма с усилителем	1.1 л

Морозоустройчивость охлаждающей жидкости

Пропорции антифриза	Антифриз	Вода
Не замерзает до -21°С	35%	65%
Не замерзает до — 37°С	50%	50%

Обороты холостого хода (не регулируются)

Характеристика	Значение
Двигатели 1.4 л (E7J)	750 ± 50 об/мин
Двигатели 1.6 л К7М 702 и К7М	720 ± 50 об/мин
Двигатели 1.6 л К7М 703	750 ± 50 об/мин
Двигатели 1.6 л К7М 790 и К7М 791	Нет данных
Двигатели 2.0 л с 8 клапанами (F3R)	770 ± 50 об/мин
Двигатели 2.0 л с 16 клапанами (F7R)	850 ± 50 об/мин
Содержание СО	Меньше 0.3% (контролируется ECU)

Система зажигания

Характеристика	Значение
Угол опережения зажигания	Контролируется ECU — обратитесь к Главе Электрооборудование двигателя
Свечи зажигания
Тип (приведен также на наклейке в двигательном отсеке):
Двигатели 1.4 л (Е7J)	Eyquem FC 53 LS или NGK BCP5ES
Двигатели 1.6 л (К7М)	Eyquem FC 52 LS или RFC 52 LS, Champion C10YC или RC10YC
Двигатели 2.0 л с 8 клапанами (F3R)	Eyquem FC 52 LS или RFC 52 LS, Champion N7YYC или N7YCX, Bosch W7DCO
Двигатели 2.0 л с 16 клапанами (F7R)	Eyquem RFC 57 L S3
Межэлектродный зазор	0.90 ± 0.50 мм
Порядок работы цилиндров	1-3-4-2

Тормозная система

Толщина колодок	Новые	Минимальная
Передние дисковые тормоза:
Модели 1.4 л    Модели 1.6 л    Модели 2.0 л	18.0 мм 18.0 мм 18.0 мм	7.00 мм 6.5 мм 6.0 мм
Задние барабанные тормоза:	8.3 мм	2.5 мм

Моменты затяжки, нм

Характеристика	Значение
Сливная пробка двигательного масла	15-25
Свечи зажигания	25-30
Болты колес	90
