12.14. Снятие и установка крышки багажника
КРЫШКА БАГАЖНИКА - МОДЕЛИ КУПЕ
|
|
|
1. Откройте крышку багажника и отсоедините кабель массы от батареи.
|
|
2. Отсоедините разъемы электропроводки электрических компонентов
крышки багажника. Пометьте разъемы, чтобы не перепутать их
при последующей установке и привяжите кусок шпагата к концу

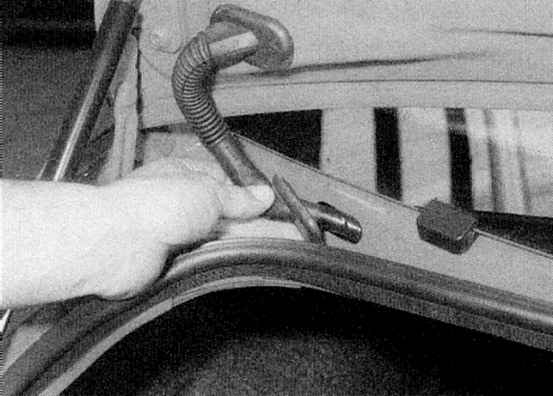

электропроводки. Снимите уплотнительное кольцо с левой стороны
крышки багажника и извлеките электропроводку (обратитесь к
сопроводительной иллюстрации). Когда появляется конец электропроводки,
отвяжите шпагат и оставьте его в этом положении.
|
|
|

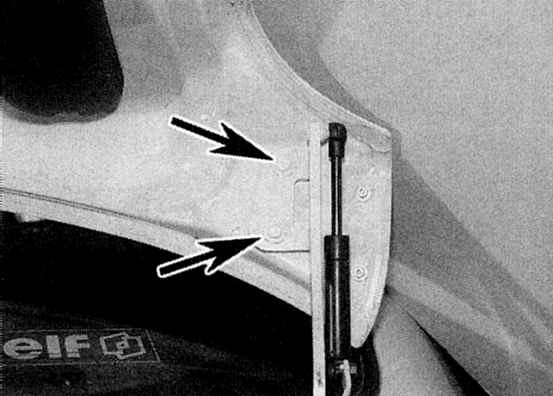

3. Обрисуйте каждый шарнир маркером, затем отверните болты
крепления шарнира и снимите крышку багажника с автомобиля
(обратитесь к сопроводительной иллюстрации).
|
4. Осмотрите шарниры на наличие износа или повреждения и если необходимо
замените их.
|
|
КРЫШКА БАГАЖНИКА - МОДЕЛИ СЕДАН
|
|
|
1. Поднимите подушки заднего сиденья и отложите
вниз спинку сиденья.
2. Снимите дополнительный стоп-сигнал как описано в Главе
Бортовое
электрооборудование. На моделях, оснащенных задними динамиками,
снимите решетки динамиков.
3. Аккуратно отожмите отверткой крепежные скобы, крепящие передний
край полки для документов, затем сдвиньте панель отделки вперед
и отделите ее от полки.
|
|

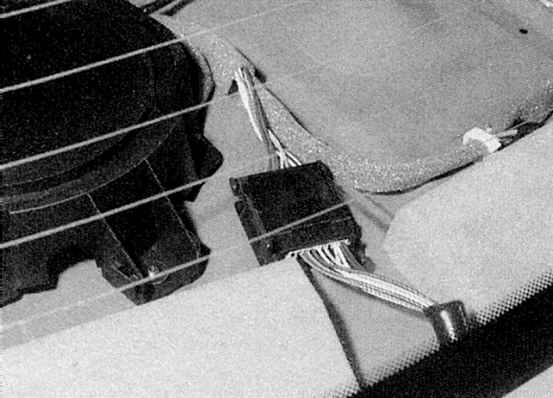

4. Отсоедините разъем электропроводки, который крепится скобами
к левой стороне полки, и освободите электропроводку от крепежных
скоб (обратитесь к сопроводительной иллюстрации).
|
|
|
5. Откройте крышку багажника и снимите уплотнительное кольцо
жгута проводов из кузова. Извлеките электропроводку (обратитесь
к сопроводительной иллюстрации).
|
6. Обрисуйте каждый шарнир маркером, затем отверните болты крепления
шарниров и снимите крышку багажника с автомобиля.
7. Осмотрите шарниры на наличие износа или и если необходимо замените
их.
|
|
ПОДПОРКА
|
|
|
|

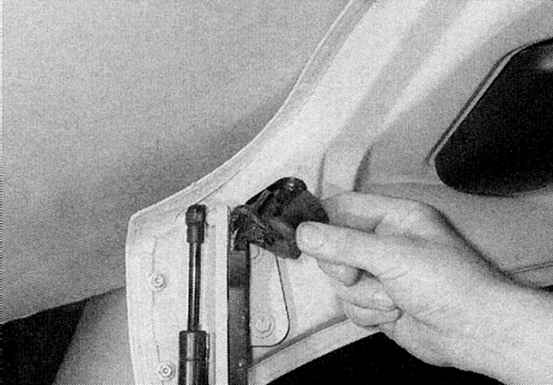

1. При помощи маленькой плоской отвертки, аккуратно поднимите
крепежную скобу и отделите подпорку от шарового шарнира (обратитесь
к сопроводительной иллюстрации).
|
|
|
КРЫШКА БАГАЖНИКА
|
|
|
1. Производите установку в обратном порядке. Выровняйте шарниры
по меткам, сделанным перед снятием.
2. В заключение, закройте крышку багажника и проверьте ее отцентрованность
с окружающими панелями.
|
|
ПОДПОРКА
|
|
|
1. Производите установку в обратном порядке.
|
|
|
|
