12.17. Снятие и установка компонентов замка задней двери
СБОРКА ЗАМКА
|
|
|
1. Откройте дверь багажного отсека, затем отсоедините кабель массы
от батареи.
|
|

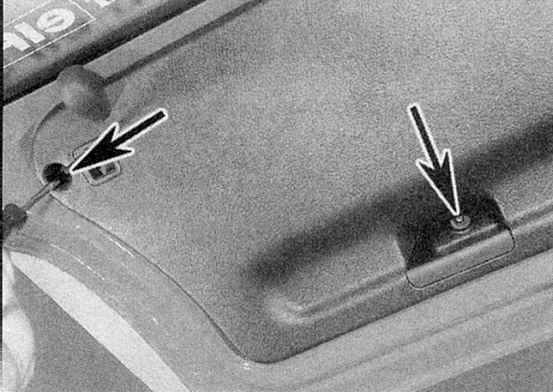

2a. Отверните четыре винта/болта крепления панели отделки
двери багажного отсека.
|
|
|

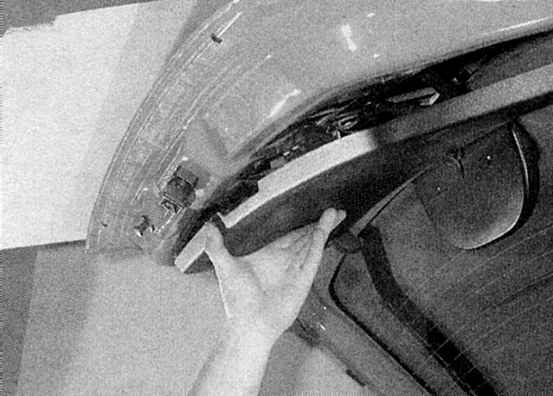

2b. Выпустите крепежные скобы и снимите панель с двери багажного
отсека (обратитесь к иллюстрациям).
|
|
|

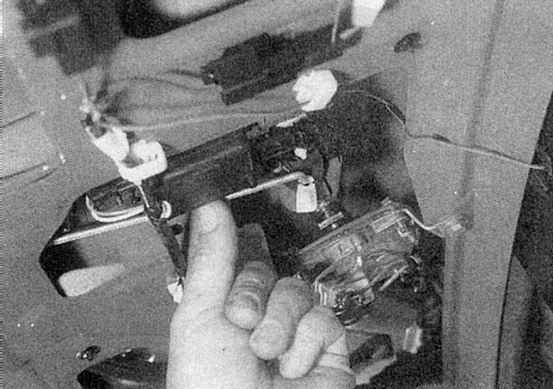

3. Отделите тягу от сборки кнопки замка (обратитесь к сопроводительной
иллюстрации).
|
|
|

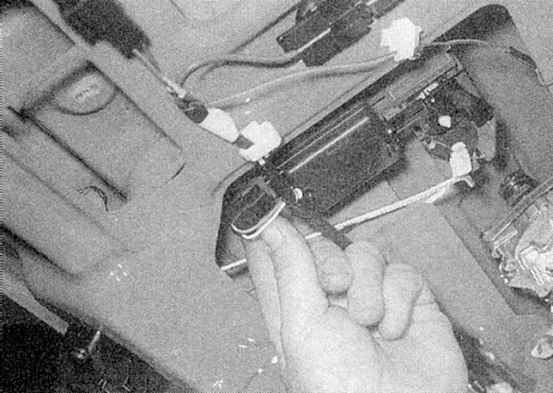

4. Отверните болты крепления и снимите сборку замка с двери
багажного отсека (обратитесь к сопроводительной иллюстрации).
|
|
|
СБОРКА КНОПКИ ЗАМКА
|
|
|
1. Выполните действия, описанные выше параграфах 1-3.
|
|

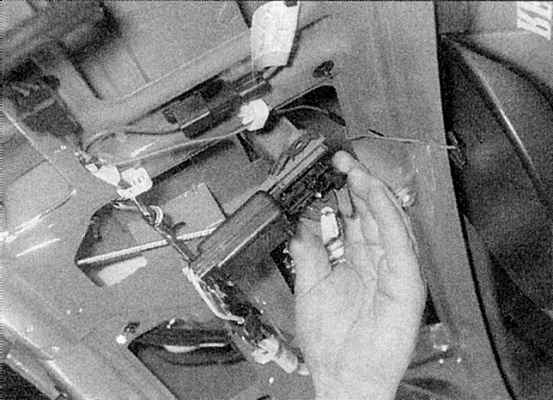

2a. Отсоедините разъем электропроводки от активатора единого
замка где имеется).
|
|
|

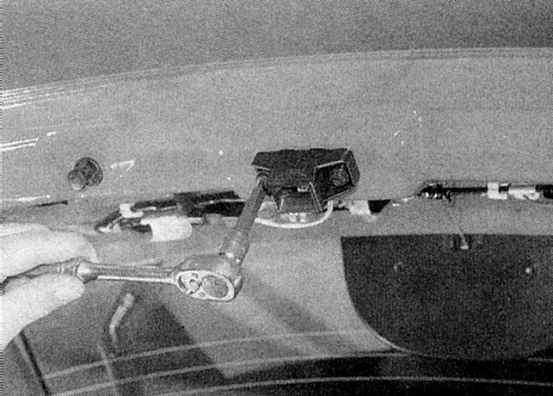

2b. Ослабьте и снимите крепежные гайки и скобы, затем снимите
сборку кнопки замка (и активатор единого замка - где имеется)
из двери багажного отсека (обратитесь к иллюстрациям).
|
|
|
УДАРНАЯ ПЛАСТИНА ЗАМКА
|
|
|
1. Откройте дверь багажного отсека и отсоедините пластмассовую
облицовку с ударной пластины замка.
2. Обрисуйте каждый болт крепления, затем отверните их и снимите
ударную пластину с автомобиля.
|
|
СБОРКА ЗАМКА
|
|
|
1. Производите установку в обратном порядке. Перед установкой панели
отделки проверьте функционирование замка.
|
|
СБОРКА КНОПКИ ЗАМКА
|
|
|
1. Производите установку в обратном порядке. Перед установкой панели
отделки проверьте функционирование замка.
|
|
УДАРНАЯ ПЛАСТИНА ЗАМКА
|
|
|
1. Установите ударную пластину на автомобиль. Совместите болты
с метками, сделанными перед снятием, и надежно затяните их.
2. Проверьте функционирование замка. Если необходима регулировка,
ослабьте болты и переместите ударную пластину.
|
|
|
|
