12.11. Снятие и установка панели отделки дверей

Устройство и дизайн панели отделки двери изменяется согласно уровню оборудования автомобиля, поэтому некоторые расположения панелей отделки будут отличаться от сопровождающих иллюстраций.

ПЕРЕДНЯЯ ДВЕРЬ (ВСЕ МОДЕЛИ КРОМЕ SCENIC)

СНЯТИЕ

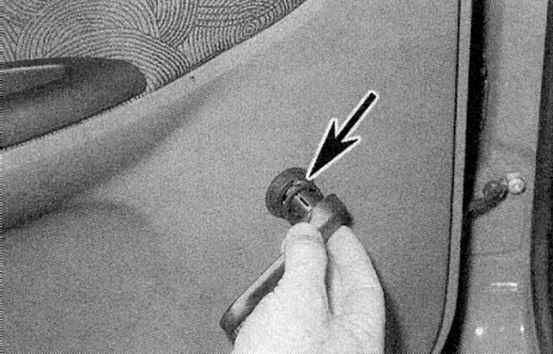

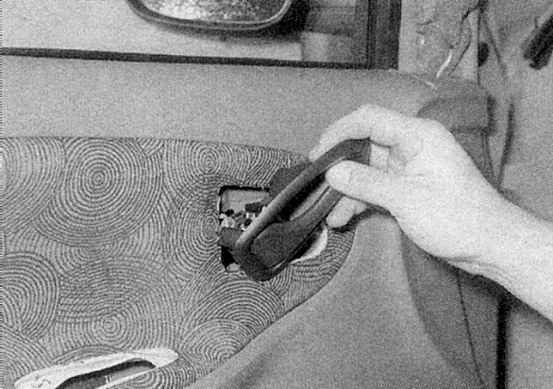

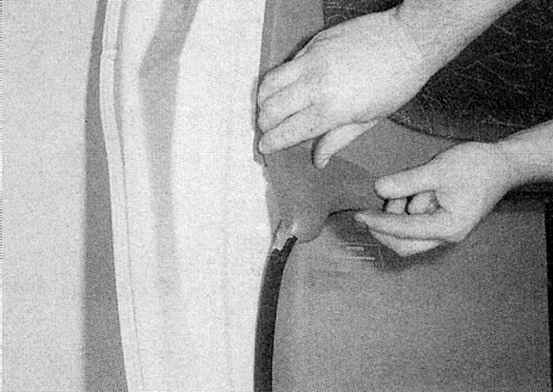

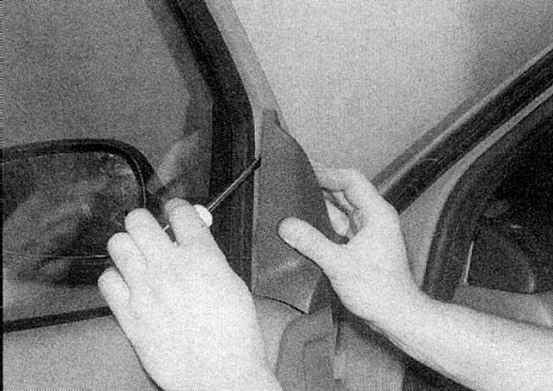

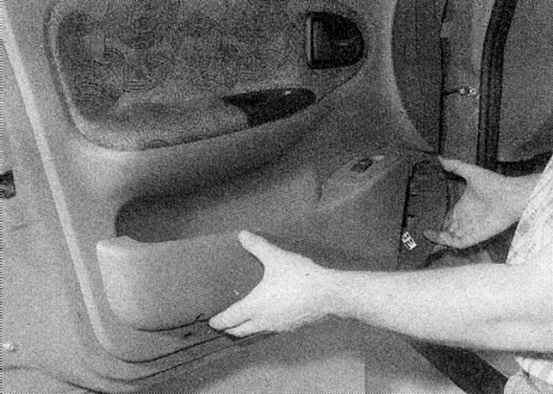

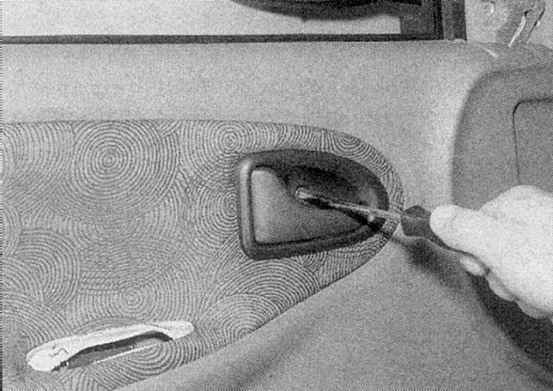

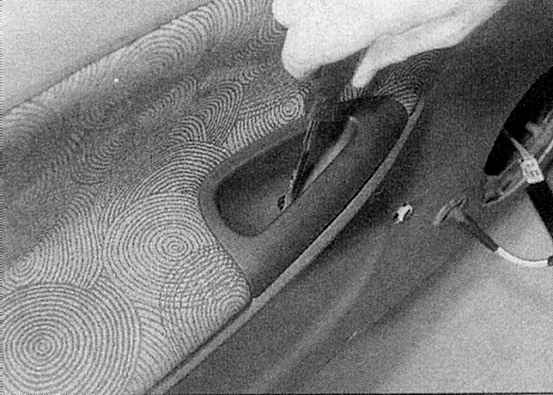

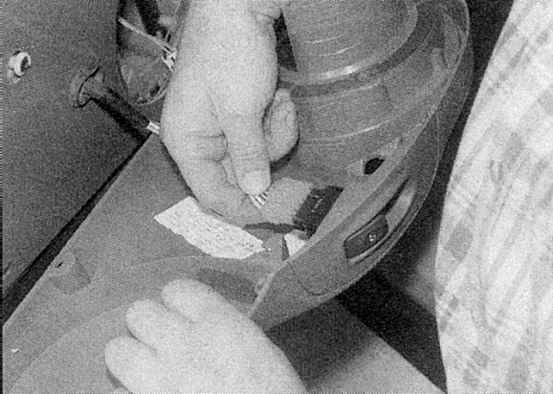

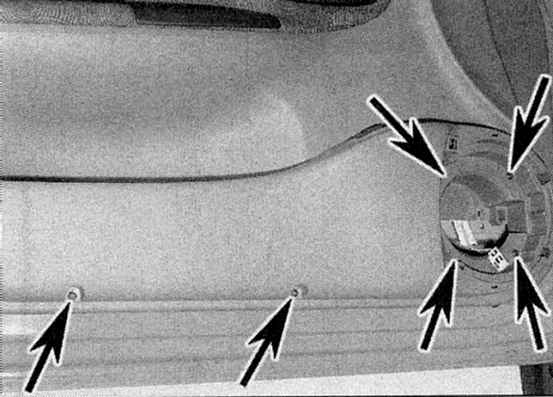

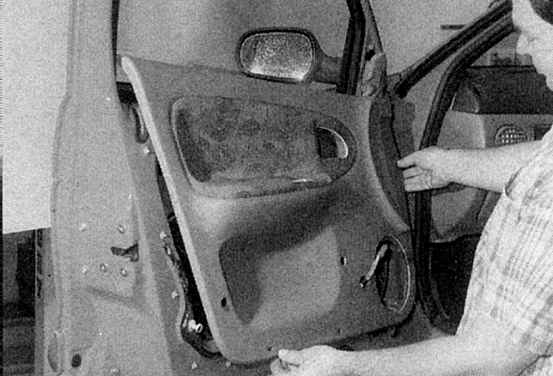

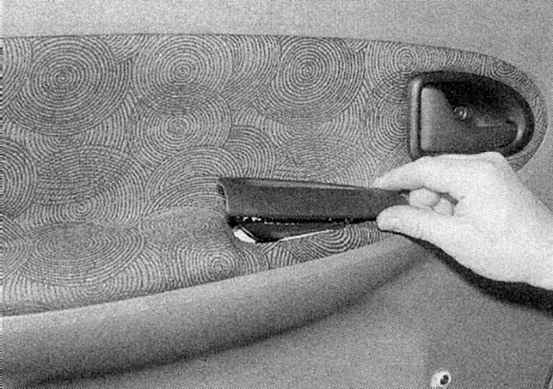

1a. Отсоедините панель отделки наружного зеркала от передней части двери. 1b. На моделях Купе также отсоедините маленькую панель отделки в верхнем заднем углу (обратитесь к иллюстрациям). 2. Снимите динамик с двери. 3a. Отверните винты крепления, крепящие отсек для хранения мелких вещей к основанию панели отделки. 3b. Переместите отсек для хранения мелких вещей вверх, чтобы освободить его от крепежных скоб. 3c. Затем снимите его с двери, отсоединяя разъем электропроводки (где необходимо) (обратитесь к иллюстрациям). 4a. Снимите заглушку на дне углубления подлокотника. 4b. Затем отверните винт крепления и снимите пластиковую панель (обратитесь к иллюстрациям). 5a. Отверните винт крепления. 5b. Cнимите внутреннюю ручку, отсоединив ее от тяги (обратитесь к иллюстрациям). 6. На моделях с ручными стеклоподъемниками, снимите рычаг с оси и удалите распорную прокладку (обратитесь к сопроводительной иллюстрации). 7. Убедитесь, что все винты удалены, затем аккуратно отсоедините основание панели отделки от двери (обратитесь к сопроводительной иллюстрации).

ПЕРЕДНЯЯ ДВЕРЬ (МОДЕЛИ SCENIC)

СНЯТИЕ

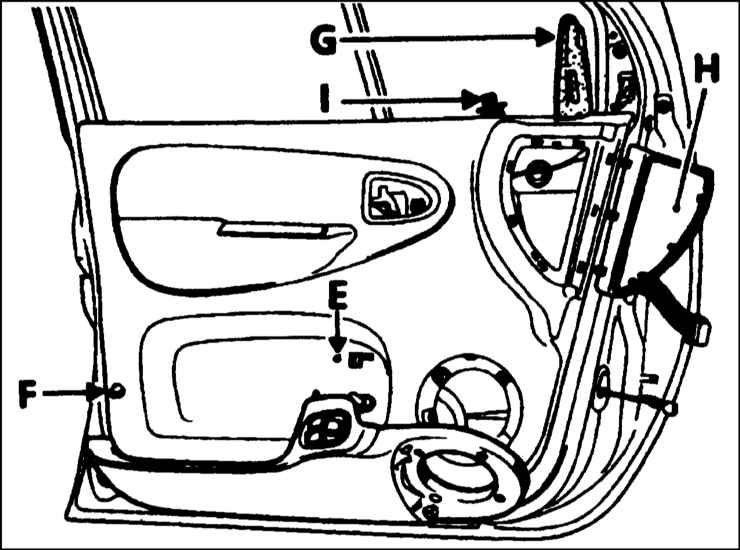

1. Отсоедините панель отделки наружного зеркала с передней части двери. 2. Снимите динамик с двери. 3. Отверните винты, установленные в нижней части и в проеме динамика, крепящие отсек для хранения мелких вещей к панели отделки. 4. Выведите верхнюю часть отсека для хранения мелких вещей наружу, чтобы освободить верхнюю крепежную скобу, затем поднимите отсек вверх и снимите его с заднего установочного штифта (обратитесь к сопроводительной иллюстрации). Отсоедините разъем электропроводки (где необходимо) и снимите отсек для хранения мелких вещей. 5. Снимите заглушку на дне углубления подлокотника, затем отверните винт крепления и снимите пластиковую панель. 6. Где имеется, отсоедините крышку, установленную на панели отделки двери, ниже зеркала. 7. Если установлены зеркала с электроприводом, работая через проем двери ниже зеркала, снимите две крепежные скобы, крепящие управление регулировкой зеркала к панели отделки, затем отсоедините разъемы электропроводки. Если установлены зеркала с ручной регулировкой, снимите резиновый чехол с ручки регулятора. Работая через проем двери, отверните зажимной винт на сборке регулятора. Нажмите язычок с боку сборки регулятора, чтобы освободить тросики управления. 8. Отверните винт крепления и снимите внутреннюю ручку, отсоединив ее от тяги. 9. На моделях с ручными стеклоподъемниками, снимите рычаг с оси и удалите распорную прокладку. 10. Убедитесь, что все винты удалены, затем аккуратно отсоедините основание панели отделки от двери и снимите ее.

ЗАДНЯЯ ДВЕРЬ

СНЯТИЕ

1. Отверните винты крепления панели отделки в основании отсека для хранения мелких вещей (где имеется) и на моделях Scenic, также отсоедините боковую панель отделки задней части окна. 2. Снимите панель отделки, как описано выше (для всех моделей кроме Scenic и для моделей Scenic), игнорируя замечания относительно электропроводки. Установка 3. Производите установку в обратном снятию порядке. До крепления скобами панели убедитесь, что вся электропроводка (где применяется) правильно проложена.

УСТАНОВКА

1. Производите установку в обратном снятию порядке. До крепления скобами панели убедитесь, что вся электропроводка (где применяется) правильно проложена.
