4.5.5. Снятие и установка ремня привода ГРМ

Приступайте к выполнению процедур только после полного остывания двигателя.

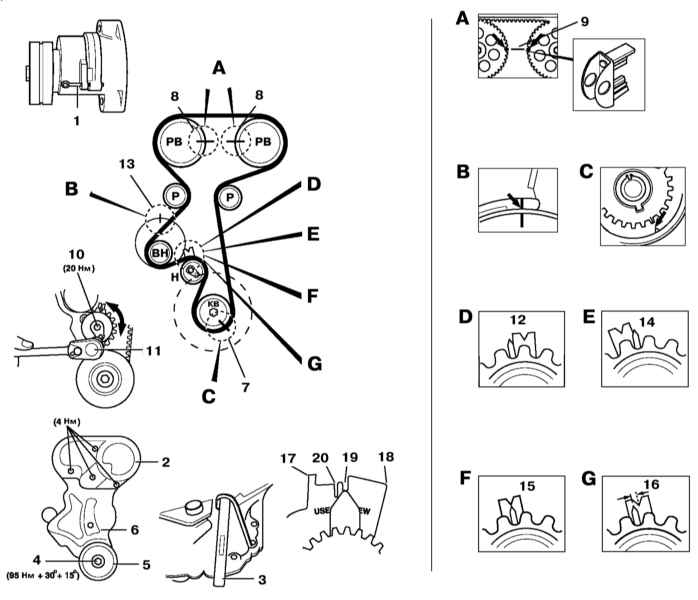

Замена ремня привода ГРМ на двигателях 1.4, 1.6 и 1.8 л DOHC

КВ — Коленвал
РВ — Распредвал
ВН — Водяной насос

Р — Ролик
Н — Натяжитель

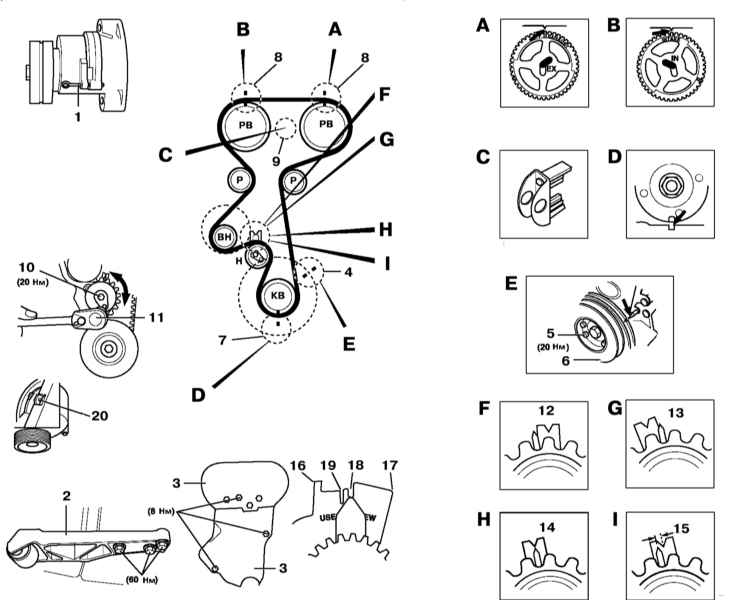

Замена ремня привода ГРМ на двигателях 2.0 л DOHC

КВ — Коленвал
РВ — Распредвал
ВН — Водяной насос

Р — Ролик
Н — Натяжитель

Снятие

Двигатели 1.4, 1.6 и 1.8 л DOHC

Cм. иллюстрацию Замена ремня привода ГРМ на двигателях 1.4, 1.6 и 1.8 л DOHC.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от батареи.
  2. Снимите воздухоочиститель.
  3. Взведите стояночный тормоз, поддомкратьте передок автомобиля и установите его на подпорки. Снимите правое переднее колесо.
  4. Мелом или краской пометьте направление вращения ремня привода вспомогательных агрегатов. Отведя натяжитель при помощи накидного ключа, ослабьте ремень. Проденьте стержень диаметром 4 мм в совмещенные отверстия в натяжителе и опорном кронштейне [1]. Снимите его с двигателя.
  5. Снимите верхнюю секцию крышки привода ГРМ [2].
  6. Подоприте двигатель при помощи приспособления КМ-6001 и установите центрирующий инструмент КМ-909-В.
  7. Снимите натяжитель ремня привода вспомогательных агрегатов.
  8. Снимите правую опору подвески силового агрегата в сборе со своим кронштейном.
  9. Продев в купол трансмиссии специальный инструмент КМ-911 [3], заблокируйте от проворачивания маховик.
  10. Выверните крепежный болт [4] и снимите шкив коленчатого вала [5].
  11. Снимите нижнюю секцию крышки привода ГРМ [6].
  12. Извлеките блокирующий маховик инструмент.
  13. При соответствующей комплектации снимите датчик положения распределительного вала (CMP).
  14. Временно вверните на место болт шкива коленчатого вала и, проворачивая коленчатый вал по часовой стрелке, приведите двигатель в положение ВМТ конца такта сжатия поршня первого цилиндра (см. Приведение поршня первого цилиндра в положение верхней мертвой точки конца такта сжатия (ВМТ). Удостоверьтесь в правильности совмещения установочных меток [7].
  15. Проверьте правильность совмещения установочных меток зубчатых колес распределительных валов относительно верхнего среза головки цилиндров [8].
  16. Заблокируйте зубчатые колеса распределительных валов при помощи специального инструмента КМ-852 [9].
  17. Ослабьте болт натяжителя [10] и при помощи пруткового ключа (Allen) [11] разверните последний по часовой стрелке до приведение левого упора в соответствующее положение [12] — Тип 1 или [17] — Тип 2.
  18. Несильно затяните болт натяжителя.
  19. Снимите газораспределительный ремень.

Двигатели 2.0 л DOHC

Cм. иллюстрацию Замена ремня привода ГРМ на двигателях 2.0 л DOHC.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от батареи.
  2. Снимите воздухоочиститель.
  3. Взведите стояночный тормоз, поддомкратьте передок автомобиля и установите его на подпорки. Снимите правое переднее колесо.
  4. Мелом или краской пометьте направление вращения ремня привода вспомогательных агрегатов. Отведя натяжитель при помощи накидного ключа, ослабьте ремень. Проденьте стержень диаметром 4 мм в совмещенные отверстия в натяжителе и опорном кронштейне [1]. Снимите его с двигателя.
  5. Снимите верхнюю секцию(и) крышки привода ГРМ [3].
  6. Подоприте двигатель при помощи приспособления КМ-6001 и установите центрирующий инструмент КМ-909-В.
  7. Снимите натяжитель ремня привода вспомогательных агрегатов.
  8. Снимите правую опору подвески силового агрегата в сборе со своим кронштейном.
  9. Проверните коленчатый вал по часовой стрелке до совмещения установочных меток [4].
  10. Выверните крепежные болты [5] и снимите шкив коленчатого вала [6].
  11. Удостоверьтесь в правильности совмещения распределительных меток коленчатого вала [7].
  12. Установочные метки зубчатых колес распределительных валов должны совместиться с ответными рисками на задней крышке привода ГРМ [8].
  13. Заблокируйте зубчатые колеса распределительных валов при помощи специального инструмента КМ-853.
  14. Ослабьте болт натяжителя [10] и при помощи пруткового ключа (Allen) [11] разверните последний по часовой стрелке до приведение левого упора в соответствующее положение [12] — Тип 1 или [16] — Тип 2.
  15. Несильно затяните болт натяжителя.
  16. Снимите газораспределительный ремень.

Установка

Двигатели 1.4, 1.6 и 1.8 л DOHC

Cм. иллюстрацию Замена ремня привода ГРМ на двигателях 1.4, 1.6 и 1.8 л DOHC.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Удостоверьтесь, что метка на корпусе водяного насоса правильным образом совмещена с ответной меткой на блоке цилиндров [13].
  2. Удостоверьтесь в правильности совмещения установочных меток [7] и [8].
  3. Начав с зубчатого колеса коленчатого вала и двигаясь против часовой стрелки, установите газораспределительный ремень. Проследите, чтобы ремень был натянут на участках между соседними колесами.
  4. Ослабьте болт натяжителя [10].
  5. При помощи пруткового ключа [11] разверните натяжитель против часовой стрелки до приведения указателя правого упора в соответствующее положение [14] — Тип 1 или [18] — Тип 2.
  6. Несильно затяните болт натяжителя.
  7. Снимите блокирующий зубчатые колеса инструмент [9].
  8. Проверните коленчатый вал на два полных оборота по часовой стрелке и удостоверьтесь в правильности совмещения установочных меток [7] и [8].
  9. При помощи специального инструмента КМ-852 заблокируйте зубчатые колеса распределительных валов [9].
  10. Ослабьте болт натяжителя.
  11. Разверните натяжитель по часовой стрелке до приведения указателя в соответствующее положение [15] — Тип 1, новый ремень, [16] — Тип 1, бывший в употреблении ремень, [19] — Тип 2, новый ремень, [20] — Тип 2, бывший в употреблении ремень.
  12. Несильно затяните болт натяжителя.
  13. Уберите инструмент, блокирующий зубчатые колеса и медленно проверните коленчатый вал на два полных оборота по часовой стрелке, — удостоверьтесь в правильности совмещения установочных меток [6] и [7].
  14. Проверьте правильность совмещения указателя натяжителя (см. п.11). В случае необходимости повторите процедуру регулировки натяжения ремня.
  15. Затяните болт натяжителя с требуемым усилием (20 Нм).
  16. Проденьте в купол трансмиссии специальный инструмент КМ-911 и заблокируйте им маховик от проворачивания [3].
  17. Выверните болт крепления шкива коленчатого вала.
  18. Действуя в порядке, обратном порядку демонтажа, установите на свои места снятые компоненты.

Проследите, за соблюдением оригинального направления вращения ремня привода вспомогательных агрегатов, если не произвели его замену.

  1. Вверните новый болт шкива коленчатого вала и затяните его с требуемым усилием.
  2. Снимите блокирующий зубчатые колеса инструмент.

Двигатели 2.0 л DOHC

Cм. иллюстрацию Замена ремня привода ГРМ на двигателях 2.0 л DOHC .

Удостоверьтесь, что выступ на корпусе водяного насоса правильным образом совмещен с ответным выступом на блоке цилиндров [20].


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Удостоверьтесь в правильности совмещения установочных меток [7] и [8].

Если снимали зубчатые колеса распределительных валов, проследите за правильностью расположения направляющих втулок.

  1. Начав с зубчатого колеса коленчатого вала и двигаясь против часовой стрелки, установите газораспределительный ремень. Проследите, чтобы ремень был натянут на участках между соседними колесами.
  2. Ослабьте болт натяжителя [10].
  3. При помощи пруткового ключа [11] разверните натяжитель против часовой стрелки до приведения указателя правого упора в соответствующее положение [13] — Тип 1 или [17] — Тип 2.
  4. Несильно затяните болт натяжителя.
  5. Снимите блокирующий зубчатые колеса инструмент [9].
  6. Проверните коленчатый вал на два полных оборота по часовой стрелке и удостоверьтесь в правильности совмещения установочных меток [7] и [8].
  7. При помощи специального инструмента КМ-853 заблокируйте зубчатые колеса распределительных валов [9] (обратитесь к иллюстрации 41.39).
  8. Ослабьте болт натяжителя.
  9. Разверните натяжитель по часовой стрелке до приведения указателя в соответствующее положение [14] — Тип 1, новый ремень, [15] — Тип 1, бывший в употреблении ремень, [18] — Тип 2, новый ремень, [19] — Тип 2, бывший в употреблении ремень.
  10. Затяните болт натяжителя с требуемым усилием (20 Нм).
  11. Снимите блокирующий инструмент [9].
  12. Проверните коленчатый вал на два полных оборота по часовой стрелке и удостоверьтесь в правильности совмещения установочных меток [7] и [8].
  13. Проверьте правильность совмещения указателя натяжителя (см. параграф 65). В случае необходимости повторите процедуру регулировки натяжения ремня.
  14. Действуя в порядке, обратном порядку демонтажа, установите на свои места снятые компоненты.

Проследите, за соблюдением оригинального направления вращения ремня привода вспомогательных агрегатов, если не произвели его замену.

  1. Затяните болты крепления шкива коленчатого вала с требуемым усилием (20 Нм).
