4.5.4. Снятие и установка крышки привода ГРМ

Снятие

Верхняя секция

Двигатели 1.4, 1.6 и 1.8 л

ПОРЯДОК ВЫПОЛНЕНИЯ

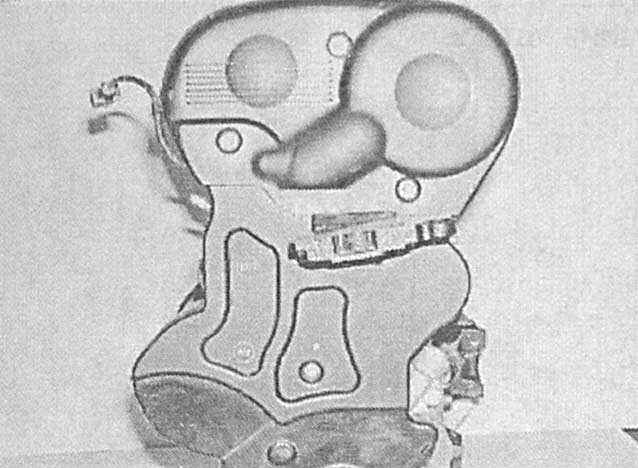

Снимите сборку воздухоочистителя (см. Главу Системы питания и выпуска). Высвободите из фиксаторов верхней крышки электропроводку датчика положения распределительного вала (CMP). Выверните три крепежных винта, освободите верхнюю секцию крышки их стыковочных фиксаторов нижней и снимите ее с двигателя.

Двигатели 2.0 л

Нижняя секция

Двигатели 1.4, 1.6 и 1.8 л

ПОРЯДОК ВЫПОЛНЕНИЯ

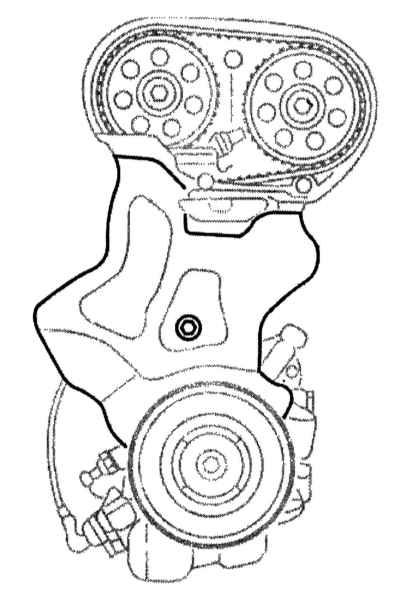

Снимите верхнюю секцию (см. выше). Преодолевая сопротивление пружины, разверните натяжитель, и снимите со шкива ослабленный ремень привода вспомогательных агрегатов (см. Главу Текущее обслуживание). Перед снятием пометьте оригинальное направление ремня с целью обеспечения возможности его дальнейшего использования (если позволяет состояние). Взведите стояночный тормоз, затем поддомкратьте передок автомобиля и установите его на подпорки. Снимите правое переднее колесо и локер защиты его арки (см. Главу Кузов). Выверните крепежный болт и снимите натяжитель ремня привода вспомогательных агрегатов. Снимите шкив коленчатого вала (см. Снятие и установка шкива коленчатого вала). Выверните крепежный болт, высвободите нижнюю секцию крышки из стыковочных фиксаторов на задней и снимите ее с двигателя.

Двигатели 2.0 л

ПОРЯДОК ВЫПОЛНЕНИЯ

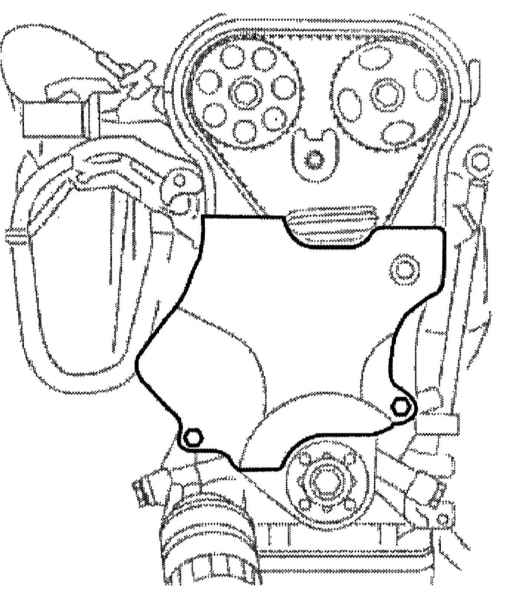

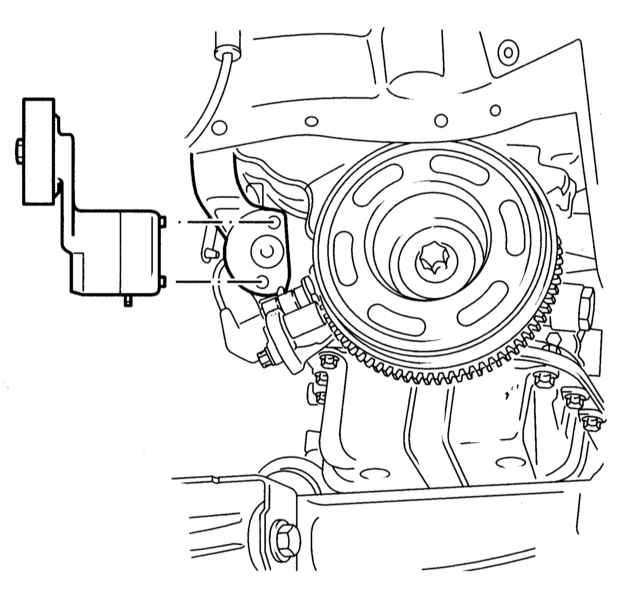

Снимите верхнюю секцию крышки (см. выше). Преодолевая сопротивление пружины, разверните натяжитель, и снимите со шкива ослабленный ремень привода вспомогательных агрегатов (см. Главу Текущее обслуживание). Перед снятием пометьте оригинальное направление ремня с целью обеспечения возможности его дальнейшего использования (если позволяет состояние). На моделях, оборудованных системой кондиционирования воздуха, взведите стояночный тормоз, затем поддомкратьте передок автомобиля и установите его на подпорки. Снимите правое переднее и локер защиты его арки (см. Главу Кузов). Выверните крепежный болт(ы) и снимите натяжитель ремня привода вспомогательных агрегатов с опорного кронштейна. Снимите шкив коленчатого вала (см. Снятие и установка шкива коленчатого вала). Выверните два крепежных болта, отпустите два фиксатора и крышку с двигателя в комплекте с уплотнительной прокладкой.

Задняя крышка

Двигатели 1.4, 1.6 и 1.8

ПОРЯДОК ВЫПОЛНЕНИЯ

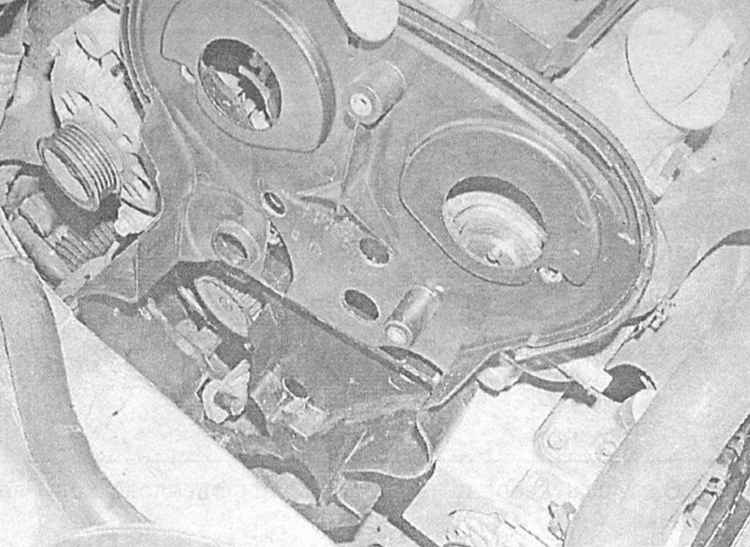

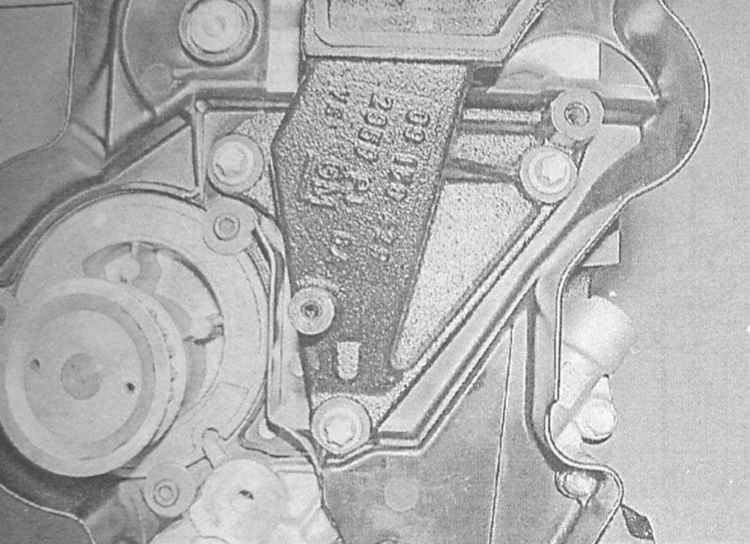

Снимите ремень привода ГРМ (см. Снятие и установка ремня привода ГРМ). Снимите крышку газораспределительного механизма (см. Снятие и установка крышки газораспределительного механизма). Снимите зубчатые колеса распределительных и коленчатого валов, натяжитель газораспределительного ремня, а также передний и задний промежуточные ролики (см. Снятие и установка зубчатых колес коленчатого/ распределительных валов и промежуточных роликов). Выверните три крепежных болта и снимите с блока цилиндров кронштейн крепления опоры подвески силового агрегата. Выверните четыре крепежных винта и, потянув вверх, снимите с двигателя заднюю крышку.

Двигатели 2.0 л

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите ремень привода ГРМ (см. Снятие и установка ремня привода ГРМ). Снимите крышку газораспределительного механизма (см. Снятие и установка крышки газораспределительного механизма). Снимите зубчатые колеса распределительных и коленчатого валов, натяжитель газораспределительного ремня, а также передний и задний промежуточные ролики (см. Снятие и установка зубчатых колес коленчатого/ распределительных валов и промежуточных роликов). Выверните крепежные болты и снимите с головки цилиндров датчик положения распределительного вала (CMP). Выверните крепежные болты и снимите с блока цилиндров кронштейн подвески силового агрегата. Выверните четыре крепежных болта и снимите заднюю крышку с двигателя.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

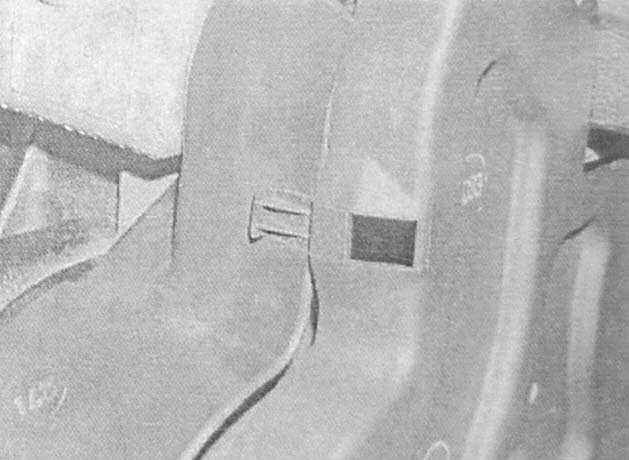

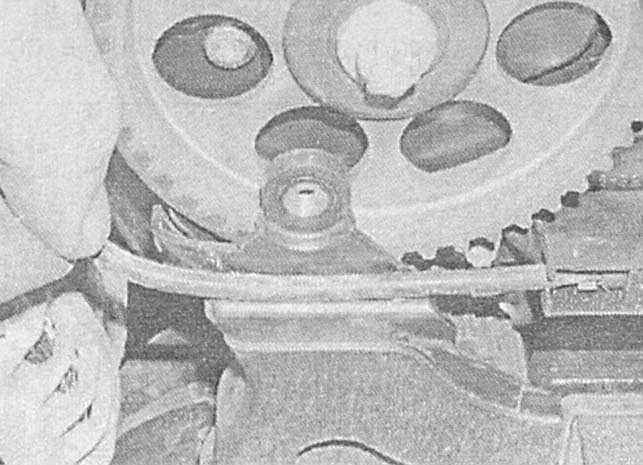

Установка производится в порядке, обратном порядку демонтажа компонентов, — проследите соблюдением требуемых усилий затягивания крепежа (см. Спецификации), а также за надежностью защелкивания фиксаторов и правильностью прокладки электропроводки. A — Фиксатор крепления нижней секции крышки привода ГРМ (двигатели 1.4, 1.6 и 1.8 л) B — При установке верхней секции крышки привода ГРМ проследите за правильностью укладки электропроводки датчика CMP (двигатели 1.4, 1.6 и 1.8 л)
