3.4.13.3. Двигатели 2,4 л и 3,0 л

ОБЩИЕ СВЕДЕНИЯ

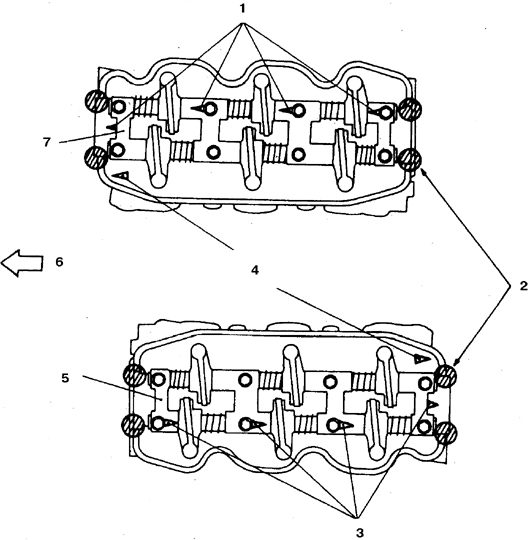

Стрелки на крышках распредвала должны совпадать со стрелкой на головке цилиндров.

1, 3. Стрелки на крышках

2. Места нанесения герметика

4. Стрелки на головке цилиндров

5. Валик А

6. В сторону ремня

7. Валик В

1. Снимите крышку головки цилиндров.

2. Оденьте на гидротолкатели специальные скобы MВ998443-01. Отпустите болты крышек шеек распредвала, слегка надавливая на коромысла.

3. Выверните болты крышек в направлении от передней крышке к задней, при этом попросите помощника надежно удерживать распредвал. Нельзя допустить, чтобы натяжение ремня резко возросло при выходе распредвала из опор (в противном случае придется переустановить распредвал и ремень).

4. После удаления валика снимите заднюю крышку и установите на свое место, закрепив болтами от руки. При необходимости эту крышку можно снять, установив взамен среднюю крышку.

1. Разберите механизм, проверьте состояние упорных поверхностей коромысел, свободу вращения ролика, износ сопряженных деталей и чистоту смазочных каналов.

Изношенные детали замените.

2. Соберите валики с крышками, сориентировав так, чтобы выемки на валиках были обращены вверх, а крышки были расположены в соответствии с их номерами.

Смажьте все детали. При установке валиков помощник должен удерживать распредвал.

3. Далее сборка выполняется в обратном порядке. Скобы снимите после затяжки болтов крепления. Затяните болты с моментом 20 Н.м.
