3.4.5. Стартер

ОБЩИЕ СВЕДЕНИЯ

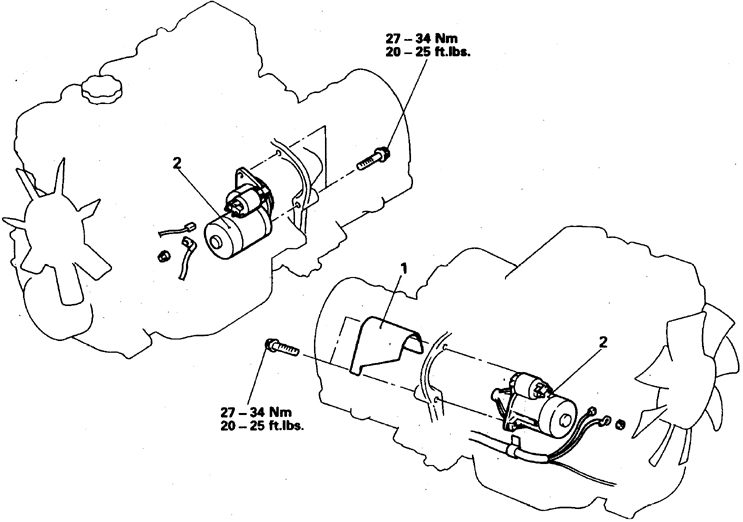

Расположение стартера на двигателе

1. Крышка

2. Стартер

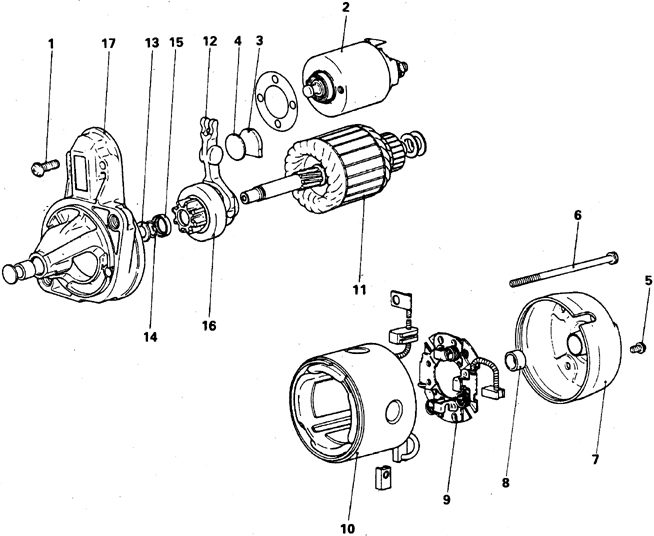

Стартер с прямым приводом

1. Винт

2. Тяговое реле

3. Уплотнитель

4. Упор

5. Винт

6. Стяжной болт

7. Задняя крышка

8. Задний подшипник

9. Щеткодержатель

10. Ярмо с обмотками

11. Якорь

12. Рычаг

13. Шайба

14. Стопорное кольцо

15. Ограничительная втулка

16. Обгонная муфта

17. Передняя крышка

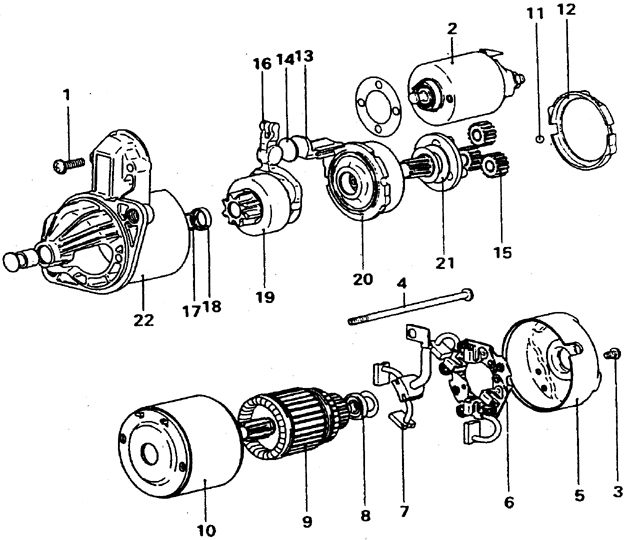

Стартер с редуктором

1, 3, 4. Винт

2. Тяговое реле

5. Задняя крышка

6. Щеткодержатель

7. Щетка

8. Задний подшипник

9. Якорь

10. Ярмо

11. Шарик

12, 13. Уплотнители А и В

14. Упор

15. Планетарная шестерня

16. Рычаг

17. Стопорное кольцо

18. Ограничительная втулка

19. Обгонная муфта

20. Ведущая шестерня

21. Держатель

22. Передняя крышка

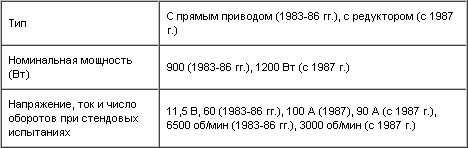

Технические данные стартеров

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы.

2. Поднимите передок автомобиля.

3. Отсоедините провода, отверните 2 болта крепления и снимите стартер.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка выполняется в обратном порядке.

2. Затяните болты с требуемым моментом.
