3.4.33. Распредвалы и опоры

ОБЩИЕ СВЕДЕНИЯ

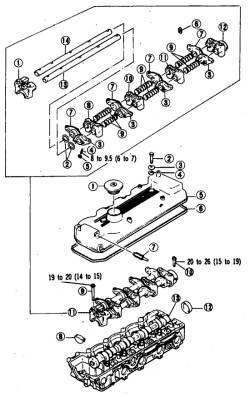

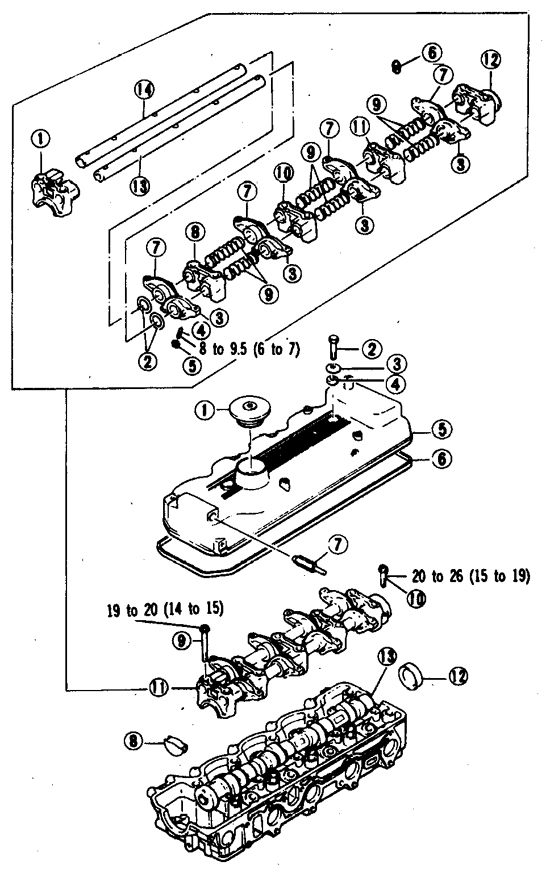

1. Пробка

2, 8, 9, 10. Болт

3. Шайба

4. Сальник

5. Крышка

6. Прокладка

7. Золотник

11. Валики и коромысла

12. Сальник

13. Распредвал

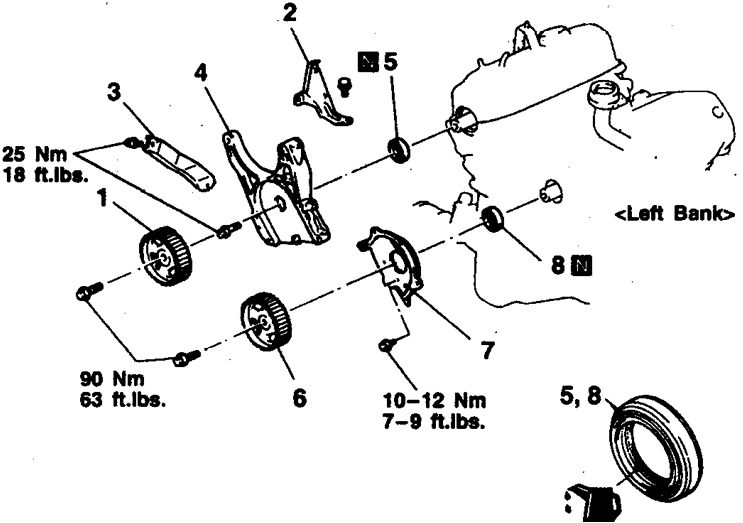

1. Звездочка

2, 5. Стойка

3. Кронштейн

4, 8. Сальник

6. Звездочка

7. Задняя крышка ремня

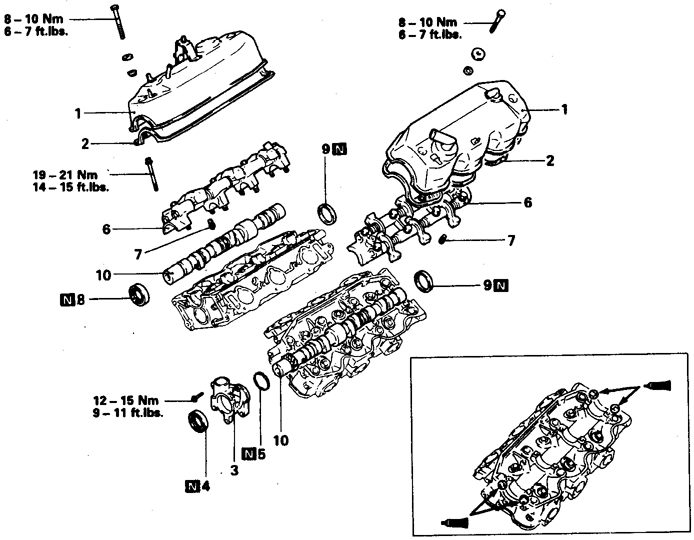

1. Крышка

2. Прокладка

3. Переходная секция

4, 8. Сальник

5. Кольцо

6. Валики с коромыслами

7. Гидротолкатель

9. Задний сальник

10. Распредвал

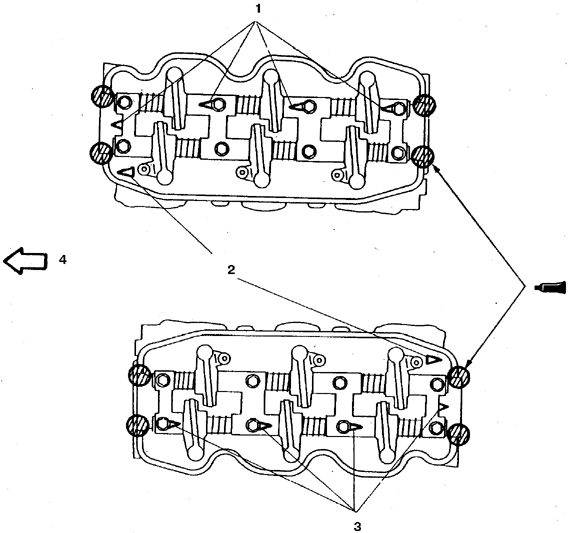

1, 3. Стрелки на крышках шеек распредвала

2. Стрелки на головке цилиндра

4. К ремню

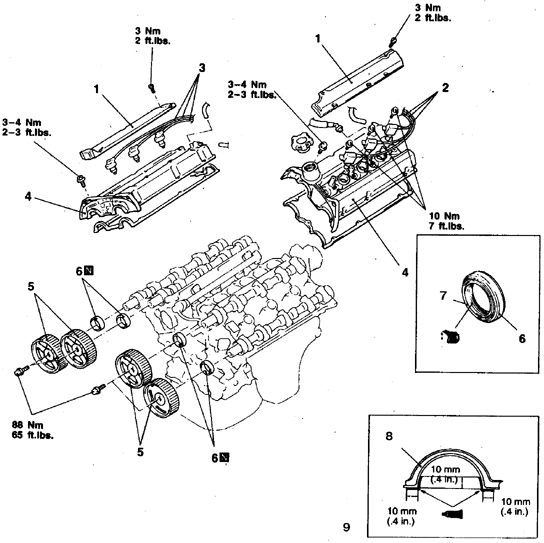

1. Накладка крышки

2. Катушка зажигания

3. Провода свечей

4. Крышка

5. Звездочка

6. Сальники

7. Кромка сальника

8. Прокладка

9. Места нанесения герметика

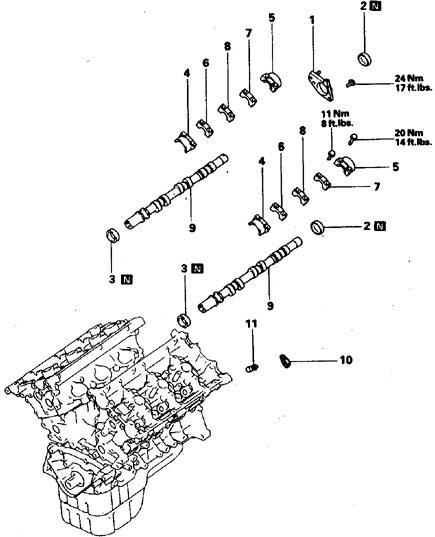

1. Держатель датчика распредвала

2. Задний сальник ( с 1993)

3. Передний сальник

4–8. Крышки шеек

9. Распредвал

10. Коромысло

11. Гидротолкатель

1. Отсоедините батарею от массы.

2. Снимите распределитель зажигания.

3.Снимите крышку головки цилиндров и зубчатый ремень.

4. Снимите коромысла с валиками.

5. Снимите распредвал и проверьте его состояние.

1. Установка выполняется в обратном порядке.

2. При сборке смажьте шейки распредвала.

3. Затяните болты крышек с моментом 20 Н.м.

1. Отсоедините батарею от массы.

2. Снимите крышку головки цилиндров и верхнюю крышку ремня.

3. Выставьте поршень 1-го цилиндра в ВМТ такта сжатия.

4. Снимите коромысла с валиками (подраздел 3.4.13).

5. Снимите распредвал и проверьте его состояние и осевой люфт.

1. Установка выполняется в обратном порядке.

2. При сборке смажьте шейки распредвала.

3. Затяните болты крышек с моментом 20 Н.м.

4. Замените сальник распредвала, запрессовав оправкой.

5. Затяните болт звездочки распредвала с моментом 70 Н.м.

6. Установите ремень и отрегулируйте натяжение по описанной выше методике.

1. Отсоедините батарею от массы.

2. Снимите распределитель зажигания.

3. Снимите крышку головки цилиндров.

4. Снимите коромысла с валиками.

5. Снимите звездочку распредвала с цепью, закрепите цепь проволокой на звездочке и установите на нижние стойки.

6. Отверните болты и снимите крышку задней опорной шейки.

7. Снимите распредвал и проверьте его состояние.

1. Установка выполняется в обратном порядке.

2. При сборке смажьте шейки распредвала.

3. Перед установкой смажьте наружную поверхность заднего сальника.

4. Затяните болты крышек с моментом 20 Н.м.

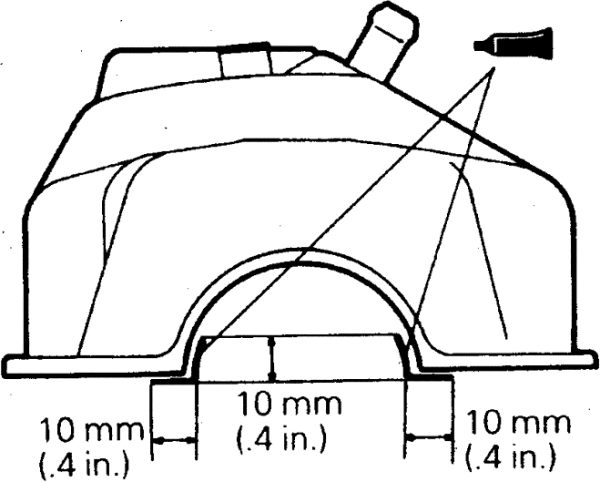

5. Полукруглую заглушку установите на герметике 3М 8001.

1. Отсоедините батарею от массы.

2. Снимите зубчатый ремень.

3. Снимите звездочки распредвалов.

4. Снимите стойки и кронштейны вентилятора и генератора.

5. Снимите крышки головки цилиндров и прокладки.

6. Снимите оба сальника распредвала.

7. Снимите переходную секцию распределителя зажигания и кольцо.

8. Отжав толкатели приспособлением MD998443–01, снимите коромысла с валиками (см. подраздел 3.4.13).

9. Снимите распредвал и проверьте его состояние.

1. Установка выполняется в обратном порядке.

2. При сборке смажьте шейки распредвала.

3. Перед установкой смажьте наружную поверхность заднего сальника.

4. Затяните болты и гайки с указанными моментами.

5. При установке сориентируйте валики и коромысла по стрелкам.

6. При запрессовке заднего сальника подложите под оправку шайбу толщиной 1,3–1,5 мм.

7. Крышку головки цилиндров смажьте герметиком 3М ATD 8660 в указанных местах.

1. Снимите впускной коллектор.

2. Снимите зубчатый ремень.

3. Снимите крышки газораспределения, катушки зажигания и высоковольтные провода.

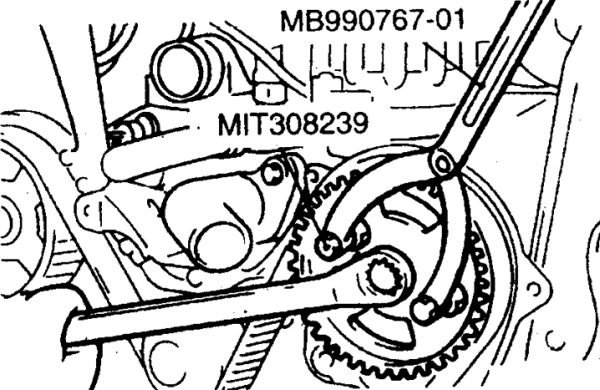

4. Снимите 4 звездочки распредвалов, удерживая вал ключом за лыски (не за звездочку!).

5. Снимите крышки опорных шеек в порядке передняя–задняя–N2–N–N3.

6. Снимите распредвалы.

Установка

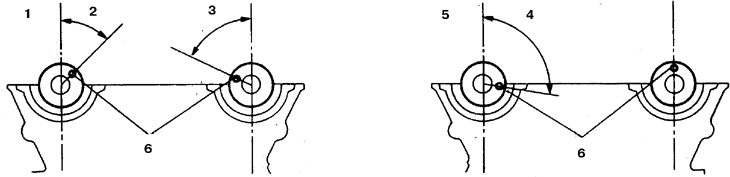

1. Правая головка

2. Около 45°

3. Около 65°

4. Около 100°

5. Левая головка

6. Штифт

1. Установка выполняется в обратном порядке .

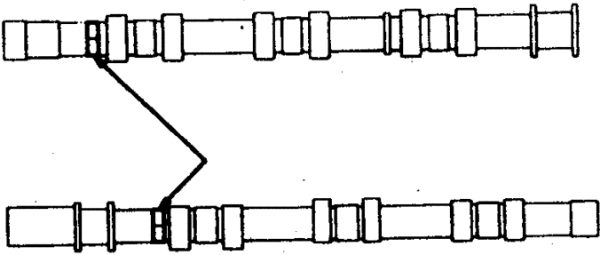

2. При сборке установите распредвалы по метке на 6–гранной шейке, а штифты расставьте по приводимой схеме.

3. Сориентируйте крышки шеек по меткам и расставьте в соответствии с номерами.

4. Крышки 2, 3, 4 установите так, чтобы метки на них совпали с метками на головке цилиндров. Затяните болты в 2–3 этапа.

5. Замените все прокладки и уплотнители.

6. Крышку головки цилиндров смажьте герметиком 3М ATD 8660 в указанных местах.
