3.4.22. Вентилятор

ОБЩИЕ СВЕДЕНИЯ

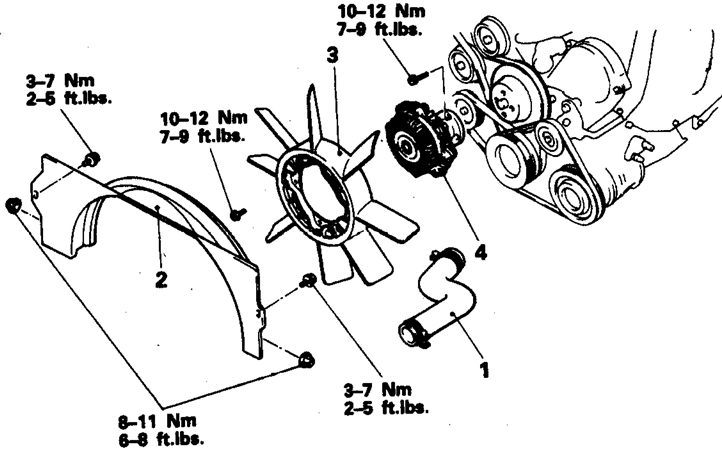

Вентилятор

1. Верхний шланг радиатора

2. Верхний кожух

3. Крыльчатка

4. Муфта

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы.

2. Снимите все ремни.

3. Снимите кожух, отвернув болты.

4. Отверните болты и снимите вентилятор с электромагнитной муфты.

5. При необходимости отверните болты шкива и снимите муфту.

6. Установка выполняется в обратном порядке. Затяните все соединения с моментами, указанными на иллюстрации.
