3.4.2. Распределитель зажигания

ОБЩИЕ СВЕДЕНИЯ

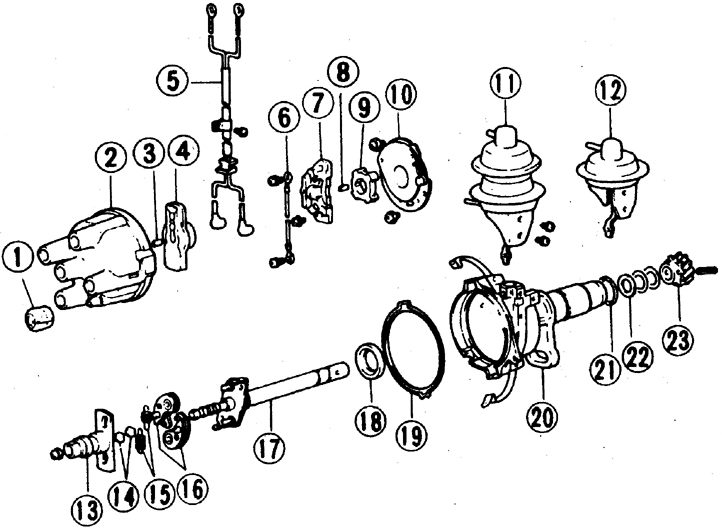

1. Чехол наконечника

2. Крышка

3. Уголек

4. Бегунок

5. Провод

6. Провод на массу

7. Блок зажигания

8, 24 Штифт

9. Ротор

10. Пластина

11. Вакуумный регулятор с 2 диафрагмами

12. Вакуумный регулятор с 1 диафрагмой

13. Ротор центробежного регулятора

14. Упор пружины

15. Пружина

16. Противовесы

17. Валик

18. Сальник

19. Уплотнитель

20. Хвостовик

21. Кольцо

22. Шайба

23. Шестерня

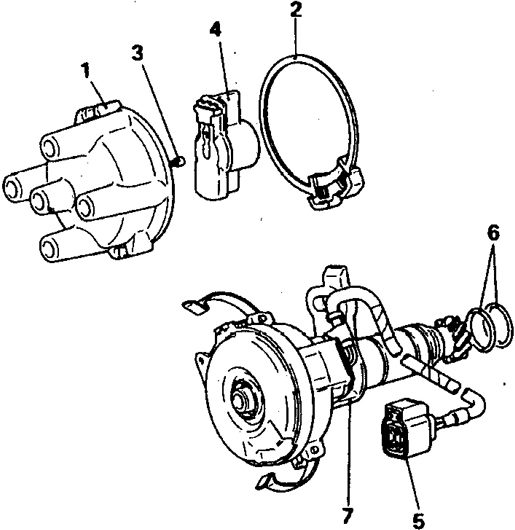

1. Крышка

2. Уплотнитель

3. Уголек

4. Бегунок

5. Провод

6. Кольцо

7. Корпус

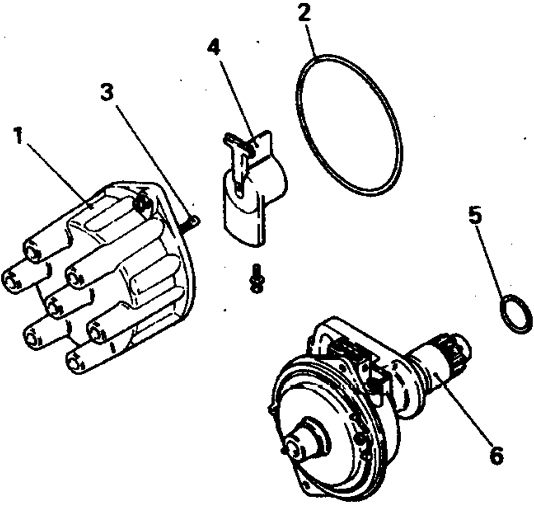

1. Крышка

2. Кольцо

3. Уголек

4. Бегунок

5. Кольцо

6. Корпус

1. Отсоедините батарею от массы.

2. Отсоедините защелки (или отверните винты) и снимите крышку распределителя вместе с проводами, отведите в сторону.

3. Обозначьте положение распределителя на блоке цилиндров.

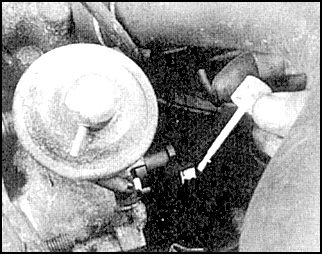

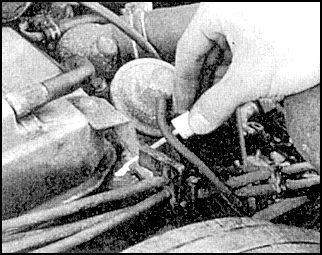

4. Обозначьте и отсоедините шланг от вакуумного регулятора.

5. Отсоедините от распределителя разъем.

6. Обозначьте положение бегунка относительно распределителя.

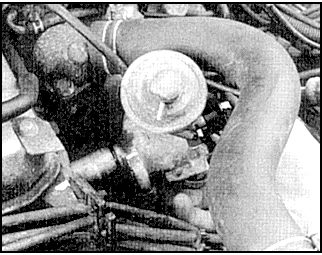

7. Отверните гайку и достаньте  распределитель. Обратите внимание на  направление проворачивания бегунка при  снятии распределитель, обозначьте положение  бегунка на снятом распределителе.

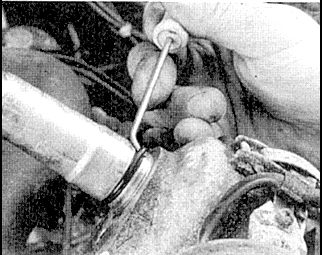

8. Снимите уплотнитель с хвостовика распределителя.

Предупреждение Коленвал при снятом распределителе не проворачивался.

1. Установка выполняется в обратном порядке. Замените уплотнитель. При установке  выставите бегунок, в положение обозначенное после снятия распределителя,  осторожно введите распределитель в блок цилиндров, слегка поверните валик, введя  шестерни привода в зацепление, и надавив, поставьте распределитель на место,  совместив метки на блоке цилиндров и корпусе распределителя.

Предупреждение Коленвал проворачивался при снятом распределителе

2. Выставьте поршень 1-го цилиндра в ВМТ такта сжатия. Для этого проверните  коленвал по часовой стрелке до совмещения метки на шкиве или успокоителе с  приливом на блоке цилиндров. Снимите клапанную крышку и проверьте пружины  клапанов 1-го цилиндра. Если сжаты обе пружины или хотя бы одна, то проверните  коленвал на 1 оборот. Если коромысла покачиваются, то поршень 1-го цилиндра  находится в ВМТ такта сжатия.

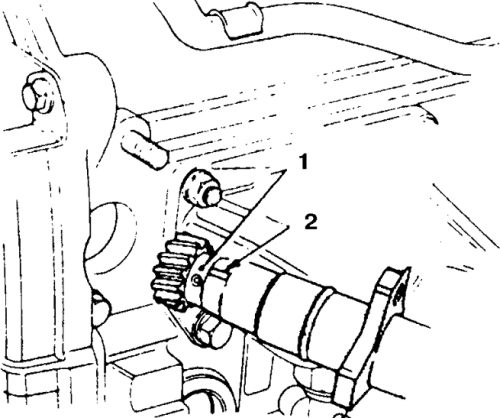

3. Проверните валик распределителя так, чтобы совпали метки на шестерне и хвостовике распределителя (метки:1 – на шестерне, 2 – на хвостовике распределителя).

4. Введите распределитель в блок цилиндров, слегка поверните валик, введя шестерни привода в зацепление, и поставьте распределитель на место. Если бегунок не совместился с выводом для свечи 1-го цилиндра, то подайте распределитель назад. доверните валик и снова поставьте наместо.

5. Совместите метки на блоке цилиндров и корпусе распределителя, затяните болт (гайку) и установите все снятые детали.
